谁懂一些你专业术语，给说说这个什么意思

即无止境 · 发表于 2013-12-5 22:33:31

您需要登录才可以下载或查看，没有账号？注册会员

×

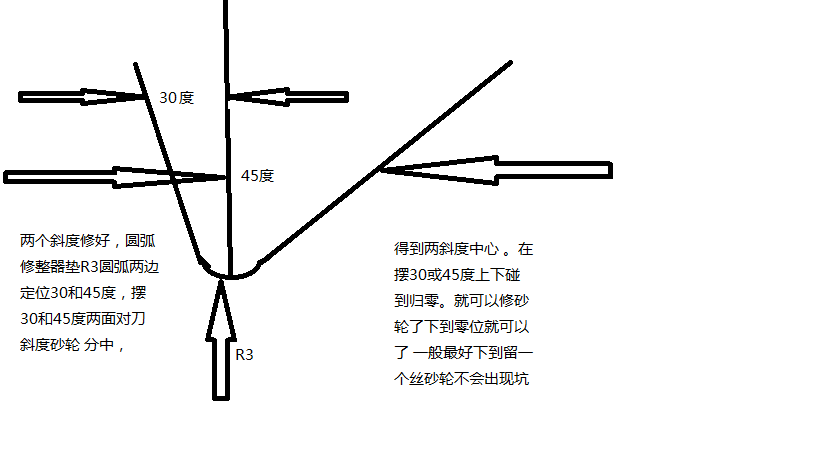

他说的R成型器定位30度和45度.两斜面对刀分钟，.（是怎么分钟的。上下轴不移动吗？）然后他说再摆30度45度上下碰刀（怎么碰.前后轴移动到哪里，上下碰刀是什么意思?碰那个面）搞晕我了，，或者谁有更好的方法说一下，，最好有图解释一下，本人有点笨.嘿嘿，，，，，谢谢各位师傅..

zxq0220 · 发表于 2013-12-6 07:36:54

难道上面的图还不清楚吗？

魔界精英 · 发表于 2013-12-6 12:44:38

前面步骤都对，后面还缺一步，就是在上下对刀后会有不一样的数出来的
需小算一下的，用上下的数乘个tan15°（也就是2个角度差）移y轴到算的数，才是
2角度和圆的切点。

即无止境 · 发表于 2013-12-6 21:59:37

zxq0220 发表于 2013-12-6 07:36$ h$ q* [+ \- J. e5 J
难道上面的图还不清楚吗？

他之说个大概，不具体，，何况根据自己的理解，有些地方觉得不对

soseen · 发表于 2013-12-7 07:50:46

最好自己练习练习。文字太抽象了

即无止境 · 发表于 2013-12-7 23:34:28

soseen 发表于 2013-12-7 07:50
/ N& T O( P4 E5 p- o. [; C+ m; ^最好自己练习练习。文字太抽象了

晕，我都不理解，，我怎么试试

XIAOWEI · 发表于 2013-12-22 22:39:03

魔界精英发表于 2013-12-6 12:44
5 u7 l5 Z" L+ n6 i" {前面步骤都对，后面还缺一步，就是在上下对刀后会有不一样的数出来的6 \! N# E1 b6 Z$ n3 W
需小算一下的，用上下的数乘个tan15 ...

請問上下兩個數指的是那些謝謝了

yanyu1645227 · 发表于 2013-12-29 18:02:07

找到中心后就是上下对刀就可以了前后不用动然后打R的时候下到上下对刀的的数显就可以了应该就是这个样子{:soso_e106:}

江湖0769 · 发表于 2014-1-5 00:15:01

楼上正解，。

ckgogo1 · 发表于 2014-1-9 21:51:18

先磨好角度，后修R，磨R后再来修角度。然后测量数是不是你要的数，再定

ckgogo1 · 发表于 2014-1-9 21:51:57

先磨好角度，后修R，磨R后再来修角度。然后测量数是不是你要的数，再定

ckgogo1 · 发表于 2014-1-9 21:59:56

不是的先计30度的入刀量，45度入刀量。再修R .修R会碰到两个角度面的，后再修角度检测就好了，修时要考虑下碰到角度大约多少而定修角度。这是一般常碰到角度连接R.

yangjeig · 发表于 2014-1-16 22:48:23

ckgogo1 发表于 2014-1-9 21:59- S8 t& N. f7 { j+ n. P' D% O, [$ I
不是的先计30度的入刀量，45度入刀量。再修R .修R会碰到两个角度面的，后再修角度检测就好了，修时要考虑下 ...

大哥是不是把密码忘记了或者最近忙没时间关注论坛

这张图片一直在误导他人啊

ckgogo1 · 发表于 2014-1-16 23:19:08

yangjeig 发表于 2014-1-16 22:485 k) J# t# n& f" y; B, N" L
大哥是不是把密码忘记了或者最近忙没时间关注论坛2 B I7 J( _* I% q7 {
( b% R2 P8 Q! V! [3 l# D
这张图片一直在误导他人啊

是你不明白吧

yangjeig · 发表于 2014-1-17 22:47:40

ckgogo1 发表于 2014-1-16 23:19
8 O) [; W4 e9 q8 }( _. Q是你不明白吧

呵呵多谢大哥百忙之中抽空回复，其实图片中说分中做我觉得确实是在误导他人

ckgogo1 · 发表于 2014-1-17 23:51:43

yangjeig 发表于 2014-1-17 22:47
* b4 M7 g' D. {# E p) N! h+ L呵呵多谢大哥百忙之中抽空回复，其实图片中说分中做我觉得确实是在误导他人

你理解错了,我从头到尾都没有说过分中做,你不会做用CAD画下就知怎样做了,这个是最笨的办法呀{:soso_e113:}
