无心磨床导轮修整角度和磨削角度图示

研磨者

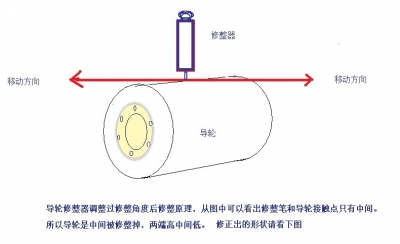

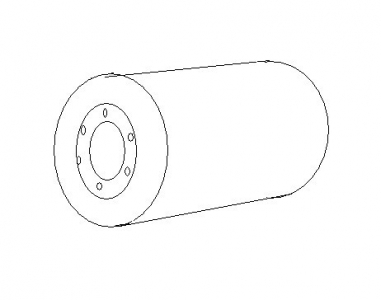

导轮的修正角度的作用，是把导轮的外形修整成内凹的形状，因为导轮是圆柱体，如果还修成圆柱的，那么导轮在调整磨削角度的时候，导轮和砂轮的接触点只有在一个点上。
$ o8 b' k# {- w" |" A
6 F9 H, `5 }, z2 Z9 b+ k

如果不调整磨削角度，那么不能形成螺旋线，工件在通磨的时候不能往前移动，只用于停止磨。



; ^: O5 G. L( E0 W' @  h" l1 W- C
& v0 l; y9 I/ q3 I: w# O0 v9 q

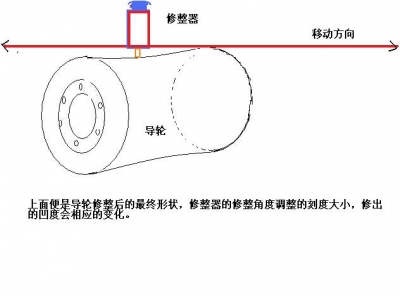

磨削角度的作用：导轮修整后形成的内凹和两边凸，如果两边凸的地方跟工件接触，那么只能两边磨削到，砂轮的中间接触不到工件



( K- P8 c- A7 X5 ]6 N/ r

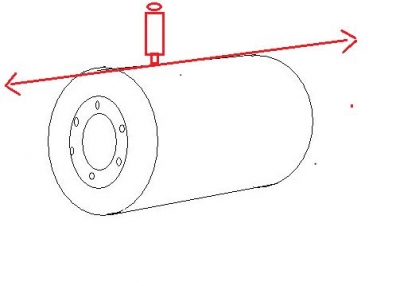

砂轮和刀片的面是在水平位置不变的，无心磨大多都是通过调整的倾斜角度和水平角度来或者和砂轮的接触面，这个接触面就是磨削区域

同时在调整的时候产生了螺旋线，给了工件往前的力

请看下面的帖子，磨削区域和工件尺寸的关系
0 j7 g5 c& a. ^; B1 B& G
! I4 y/ k/ \7 `http://www.chmcc.cn/thread-8641-1-1.html

tianma1980

您好，拜读了您的文章，很是受益。图文并茂，易于理解。最近买了一个浙江方圆的M1040的无心磨床打算加工简单的玻璃圆柱，想向您求教几个问题：1：工厂技术人员来帮我们调机时候，说导轮无需修成单叶双曲面，只需调整导轮的倾斜角和调整导轮架水平回转角就可以了。调导轮架水平回转角是为了调整磨削区（我试了一下，调整导轮架水平回转角后，刀板和导轮将会和砂轮形成八字形状）。调机后，我用直尺卡在导轮上，导轮面确实是直线，中间没有任何下凹，另外导轮架水平回转刻度盘上显示导轮架水平调整了约1.5度左右。后来我打电话给方圆的老总，他也说导轮不用修。不知道这是怎么回事。之前看了几本无心磨床的书，所有书上都说导轮需要修成单叶双曲线，否则工件和导轮是点接触。对此问题很是疑惑，麻烦您能在百忙之中指点迷津。多谢！！！ 2：看了您写的关于无心磨床磨削区域与工件尺寸的关系，我对磨削区的理解如下：如果说将导轮修整理想状态下的单叶双曲面(当然，这是不可能的），让工件和导轮达到完美的线接触。磨削区就是100%。所以为了让磨削区达到80%左右，则要人为地让所修的单叶双曲面和理论上的的完美的单叶双曲线有一定差值（通过调整导轮倾斜角，修整角或金刚笔位移量），这样才能控制磨削区范围，也就是说工件和被修成理想单叶双双曲线的导轮接触就像两根筷子，为了让两根筷子只有部分接触，我们通过调整导轮修倾斜角，修正角或者金刚笔位移量让两个筷子稍微错开一个角度，然筷子的头和尾部各一小段不再接触。不知我的理解是否正确：
6 e: s9 }. d0 c

tianma1980

研磨者 发表于 2014-6-25 23:54
8 y1 J9 N# u$ k. F$ `. U, N9 w- u+ a你描述的非常正确,  你如果磨的是玻璃
5 {) U6 W2 o6 _; z/ c用的是金刚石砂轮,肯定会有一点点的差别,但是基本都是这个原理, ...

" E0 w& ^4 a  h3 y# e) o& Z8 V& }- k多谢，楼主的回复。另外我发了一个主题为“无心磨床初学者对无心磨床磨削区的概念理解 ”帖子。地址为：http://www.chmcc.cn/forum.php?mod=viewthread&tid=71632。能否请楼主帮我看看，我对无心磨床磨削区的理解上是否正确。多谢！！！

puting

是不是中间凹？
; _' e5 L$ w* \, _. H1 a4 @3 ?. b个人理解：小直径工件有可能，要是工件直径大导致修整位移量较大，笔出发的地方已经过了导轮最高点，修出来就不会是中间凹了，只是曲线的一部分，假设这个导轮无限长，你可以想像凹的地方应该已在操作者身上或某个地方了。
7 m7 u) R4 N9 h理论上修刀笔走的那条直线就应该是工件和导轮的接触线？

恐龙

谢谢研磨者，你这样一讲我就明白了，茅塞顿开，非常感谢！

华子

我还没有遇见过

研磨者

对于无心磨来说这样的帖子没有意义吗？？

peterliu

停止磨时需要前后拖磨，可以这样修导轮吗

研磨者

停止磨时需要前后拖磨，可以这样修导轮吗
peterliu 发表于 2009-11-11 20:26

' _' X0 Y8 r9 o9 k/ t2 ~% ~- V3 y
登录/注册后可看大图

$ k# S  T1 O# O! S
% \1 o9 D) m* G: J# p3 v$ P, H3 Y    这样一般是通磨的时候用的，不过有时候修整器磨损不是很严重也可以稍微调整点，修整下
/ v; M8 V4 r7 j6 M' K! M
通过停止磨 也可以调整一点修整角度，但是不能过多，不能像通磨那么大的角度

永恒

每次来到论坛都有收获！谢谢无私的付出1:handshake

hhd160

呵呵
没做过，也见识下了

罗马雄风

现在还看不太懂，以后会明白的。
谢谢楼主解惑！

Rodger

磨削角度就是导轮的垂直角度吗?这个角度是不是可以经常调整呢!

操盘手

呵呵，这东西有用。我刚入手，现在才知道还有垂直角度，以前认为只有水平的，见笑了。顺便问一下1050的两个角度调多少好啊？说明书上写1.5-2：可是磨起来跳动不稳定，请赐教..

ccz20062006

谢谢了，楼主的回答对我这个初学者很有帮助！！！1

操盘手

请问，由于导轮的垂直角度，抛物线应该不会那么对称吧？

研磨者

请问，由于导轮的垂直角度，抛物线应该不会那么对称吧？
操盘手 发表于 2010-1-24 15:45

3 g0 d9 J( B  ]% |8 [8 _3 F1 }" y
登录/注册后可看大图

5 s3 V; Z7 T7 N1 U0 K  s8 t) O

+ k4 f) v* g1 o9 t   抛物线什么意思？？？？

王锋

机床调整处于通磨状态时要想改变成切入磨是不是要把修整角度和磨削角度调回零度重修导轮才能进行磨削？

研磨者

机床调整处于通磨状态时要想改变成切入磨是不是要把修整角度和磨削角度调回零度重修导轮才能进行磨削？
王锋 发表于 2010-1-25 23:08


登录/注册后可看大图

- m8 K% @/ ~; n, R3 M# g) H

    是的
