两只瓶盖理论--外圆磨靠端面

鲨鱼 · 发表于 2013-12-20 02:53:28

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

左手一只瓶盖----工件，右手一只瓶盖----砂轮，靠端面。

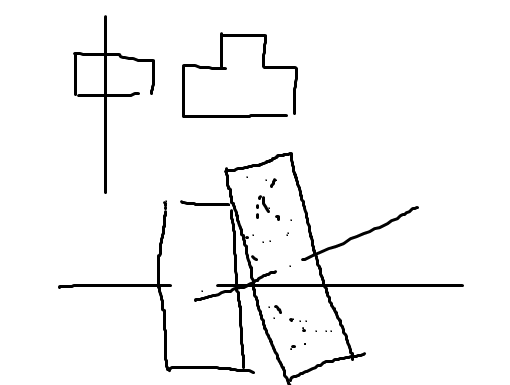

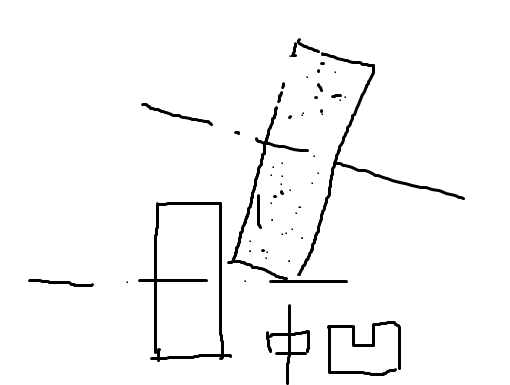

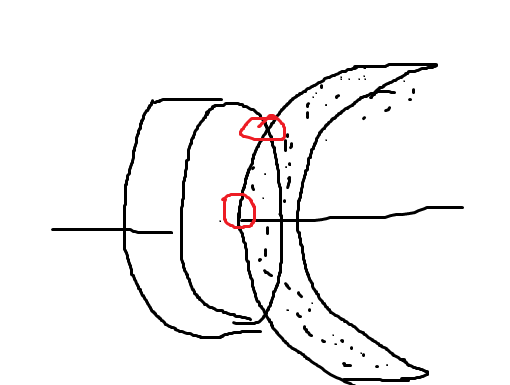

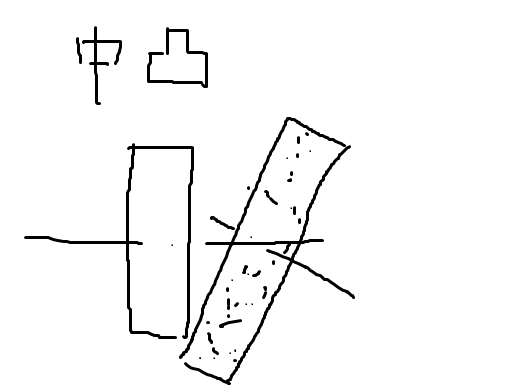

图一、图二是水平面，图三、图四是垂直面。水平面容易解决，调调磨架就解决了。
垂直面就讲究了。由于磨头大部分是动压轴承，不管是瓦式还是套式，频繁启动后不可避免的是下部磨损较快。所以一般旧机床的磨头架是图三的那种，磨头往下垂。外行呢，就在工件头架前部垫点薄垫片，或在磨长工件时，把尾架垫高，以迎合砂轮的轴线。乱垫高后，造成磨外圆时圆柱度超差，那就调工作台，结果磨出来的是双曲面。中心高低不一，还容易造成一段粗糙度好一段不好，其中还包括振纹（长轴一般出现在尾架端，结果怀疑尾架、顶针不好等）。

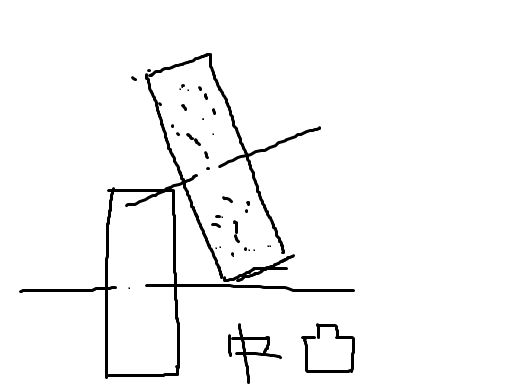

图五是师傅级对付旧机床的做法，他先修正砂轮端面，然后调些角度（调多少看你磨头下垂多少），这样磨出来轴肩就垂直于轴心了，而且不影响你磨外圆。当然，那个端面磨出来也是双曲面，但是轴肩一般都很小，一般打表检查是检查不出来的。大的平面，就容不得你这么做了！
交叉纹：磨削后端面呈交叉纹，只有在砂轮轴心与工件轴心在垂直面重合才可以产生。
砂轮端面挖空：砂轮端面挖空只是为了减少砂轮与工件的接触面，以防烧伤，与轴肩垂直度无关。

虹山工具 · 发表于 2015-10-11 15:25:52

机床的轴系间的空间位置关系、包括之下各导轨的空间位置关系须要从三维空间考虑它们的空间关系，但一般人往往只注意一二个维度，这些关系是抽象的，是靠内外圆素线、平面XY向误差用表测出的，只有搞清楚才能真正把握机床的静态定位精度，还要结合运动精度：轴转时轴向径向误差、导轨直线运动三维误差才能全面把握机床整体的运动精度，国内大部分人都是糊涂的，与工龄无关，与真正的知识（国内书本难说清，因为写书人大部分是不操作的）有关，这些特征我专门做过研究，有兴趣可交流。
