[求助] 无心磨导轮修整位移角度说明

 荐  火... [复制链接]
发表于 2009-11-4 20:56:41 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
下面我先发2个图示上来，看看有没有能解释清楚的。" j* s* y( n  t
4 K9 x9 h# U) I6 C, j
解释清楚的将加分奖励$ j" W6 B* d* f- G: {

/ D  G# B1 T$ J2 _8 ?4 m( }& Y 未命名1.jpg ) o% v( m5 R3 Q, F+ Z+ p; r

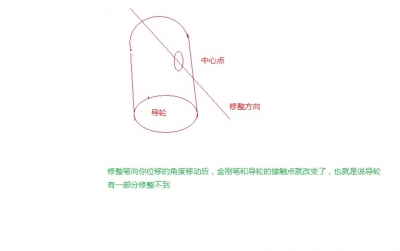

图一 是导轮没有调整修整位移角度的修整器行进路线，金刚笔和导轮的接触点是在中心位置。
0 Y$ J0 N! O; _8 m+ F
7 Y' {7 I! O. y. Y. A7 Y/ D- ~ 无标题.jpg ! V& `( S* i+ X7 r" O% A
8 N; D% Z5 L  C# |- j8 R5 ]
图2是调整过修整器位移角度的修整器行进路线。
: b  \: s7 M: k/ x! v0 M4 _& Z, P$ |' `- K/ c8 [. G' `+ X, x
说能解释下修整后的形状和原理，加分奖励，图都画成这样了，看不明白的真的是太。。。。。 学无心磨可就痛苦了。
. E2 ^, R% U5 \1 S: |  K/ K: y$ [, X/ U' P4 `! j
1：根据看你的机床的结构来决定怎么调整。% @2 r6 K3 J9 r$ @- D4 Y0 Q
! r( U( \7 S: [% o9 `
有的机床结构是 调整导轮的水平角度 只有导轮在动而刀架不动。台湾型的大部分是这样的结构
$ l% c! L0 S+ J, v8 Z. z有的是调整导轮的角度刀架和导轮是在一块部件上的，都要移动，而刀架是不可左右调整镶在滑板上的，这个是时候如果调整导轮的角度过多，会造成刀架前后离砂轮的距离不一样而无法磨削，这个时候才需要去调整导轮的位移角度。通过把导轮的前后尺寸修整的不一样来调整。
. |9 s2 J! N3 @如果你的机床在不需要调整导轮的位移角度能磨好工件的情况下，你就不需要去调整% u1 d8 A1 v1 L$ z3 k, L
导轮的位移角度是配合导轮的修整角度、磨削角度、水平角度来调整的，是一个综合的调整方式。, N1 h+ w" [1 Y. V+ U; |+ d

% I+ A; O! U+ z2 E; p6 h1 G2：想获得工件的自转的转速。2 p+ R2 T5 G: R
因为调整了导轮的修整位移角度会造成导轮的前后尺寸不一样，那么导轮的周长会发生一点变化，那么工件的转速也会跟着有变化。' |' b" d' `% r$ ^8 V7 @
如果磨削大的工件导轮的转速不能过快，而想把工件速度变快，就可以把导轮的后部修整的小一点,
; Z0 M8 |+ W  E! D, s前部修整大一些，这个时候磨削区域只有一点，那么就需要调整导轮的倾斜角度来增大磨削区域，如果磨削区域调整好后，倾斜角度会很小，导轮转的快，工件往前的速度并不快只是工件的自转速度快，经过这样调整工件的自转加快磨削的充分，圆度等都会好。: Y. _, |2 o7 W/ N1 @$ d
磨小的工件可以相反。
$ @5 n; V7 P, `8 `9 t$ L) i3 t' y! Y# [, Y5 o- G$ {, R+ Q
磨大的工件要观察工件的速度,工件的自转速度一定要大于通过速度,否则工件磨削的不够充分,会有螺旋纹,烧伤,等一系列问题, 原理跟外圆磨 磨削工件类似
3 f& ~- ^& V1 M+ |$ ~1 {. V4 q+ \/ S+ M: r2 n* p7 ~. N
以上说的也不是绝对的对各种工件有用，具体怎么做需要自己来考量。( g+ }& M% ]% I0 _9 D+ K: d* ]
$ J  S5 c0 x! ]: _
按下面的顺序先学会调整 2.3.4 以后再去调整 1.
: l: Y; r8 i. v, w0 W# ]7 K5 k+ R" L. @& Q
按顺序是
7 n; M* u. X4 `! X/ J/ @$ m①：导轮修整位移角度
) x8 i3 v. J+ @- ]- q②：导轮修整角度) y: t* v' M" C: D# _5 B% O
③：磨削角度（导轮的倾斜角度）
$ K; Z4 R$ {* ^④：导轮的水平角度
3 {9 V8 U8 q& {/ G2 F( u2 S' U9 U上面的是调整第一个，所有的都要移动，而调整后面的前面的不需要移动。这些角度不是固定死的，是调整想要的磨削区域，磨削区域一般是砂轮宽度的80%左右(一般情况下)。7 `$ b* r" U$ q0 F4 L) v/ D

. e/ G) |2 @5 ~- W无论怎么调整都是需要想要的磨削面积（磨削区域）得到这个磨削区域无论怎么调整，就靠自己的判断了" l, D8 k" b/ R* q" M

8 v9 U  v( j- F3 x9 q; p. v, s: t, n. r" t; w3 Z1 p' h
9 D$ j; P- R/ J: x- Z
SPAM-----------------------------------------------------------------------------------------------------------------------------------------------
# e% K  F6 D% p, O7 ~9 o$ Z昆山荣和磨削设备有限公司 专业维修-销售 台湾无心磨床，提供机床铲花-主轴更换-机床翻新-培训等大修服务，销售台湾无心磨零件、砂轮、导轮等耗材。) F. a0 W3 `) a. a
www.wuxinmo.com    电话0512-50160287    13758520615
' d7 r# E  s! y! n/ S" P  ]5 n5 L  y+ H/ Q3 U* P8 q8 L! O

! X( v% q  f4 R  M* f- ]
" J8 Q! T( e# u5 [5 g

点评

gg1383446
好  发表于 2013-4-21 00:24
回复

使用道具 举报

发表于 2016-2-28 21:54:59 | 显示全部楼层
谢谢,印证了我的判断!只是我不太明白的是所谓的大小工件有没有定义呢?反正我磨外径从6.0到35的轴承全部修整的是前面大后面小!精度都还是不错的!当然,这跟轴承长度一般都不长有关系!在磨12*200轴也是前面大后面小,精度都不错!不过我一般都是大马拉小车,呵呵!
回复 支持 反对

使用道具 举报

发表于 2018-6-24 21:19:19 | 显示全部楼层
修整角度    磨削角度   位移角度  水平角度   要标明出来   很多人根本分不清楚这几个角度   所有就理解不了你的帖子
回复 支持 反对

使用道具 举报

发表于 2016-8-1 17:57:21 | 显示全部楼层
研磨者    你图片上  应该标明一下 前后  位置，  我 理解的和你差不多 ，只是 前后 可能说的不一样
回复 支持 反对

使用道具 举报

寒心
发表于 2009-11-5 21:08:22 | 显示全部楼层
M11100A无心磨导论的倾斜角应该是多少

点评

结巴嘴
倾斜角一般情况下是根据修整角来定的 11100的床子如果是精磨 修整角是1的话 那倾斜角的最佳位置是小于等于2 这要根据实际来定  详情 回复 发表于 2011-11-20 08:02
回复 支持 反对

使用道具 举报

发表于 2009-11-6 12:02:15 | 显示全部楼层
看了论坛上的一些知识,给我不少长进.我知道要把导轮修形成内凹两边凸,再根据工件直径大小调整导轮的磨削角度.就可以得到想要的磨削面积.我公司是一台M1010磨床,主要是通磨长60公分,直径6.20mm的工件.因买的是二手设备,说明书复印的字不清楚.现我不知道我们这种型号的磨床调整导轮修正器位移角度的装置在哪个位置?因不知道,以前我们都是没有调过导轮修正器位移角度,盼望得到大家的帮助.
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-6 17:33:01 | 显示全部楼层
M11100A无心磨导论的倾斜角应该是多少
$ e2 M8 t# r* y1 u寒心 发表于 2009-11-5 21:08
& T6 a3 K( e1 `' p# U

登录/注册后可看大图
5 Y( g4 A3 y, n, A) |# V
3 Z2 C, ~3 n5 L$ `- h

5 {! C; Q1 J5 l/ }% l   位移角度是根据工件调整的，普通的可以不调整这个角度。遇到特殊的或者外径大的工件才需要调整。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-6 17:33:41 | 显示全部楼层
看了论坛上的一些知识,给我不少长进.我知道要把导轮修形成内凹两边凸,再根据工件直径大小调整导轮的磨削角度 ...5 @+ O: x4 L/ c" e
磨练者 发表于 2009-11-6 12:02

; u$ e, P" U1 `9 n/ x
登录/注册后可看大图
) w) E3 {6 y% x2 J4 Q7 {3 r! O
% g  `5 l6 s! [, O9 ]. I' D
' k! j; T8 x0 @
    位移角度有的设备有调整装置，有的设备没有，这个是买设备的时候选择的。导轮的修整位移角度 是在装金刚笔的地方的
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-11 17:18:57 | 显示全部楼层
没有人对这个了解吗？  高人应该有的吧？？、
回复 支持 反对

使用道具 举报

libiao
发表于 2010-3-14 21:31:31 | 显示全部楼层
接触点前移了，导轮前面直径小，后面大了是吗？
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-3-14 22:45:00 | 显示全部楼层
接触点前移了，导轮前面直径小，后面大了是吗？
5 k9 r, c2 R4 b! slibiao 发表于 2010-3-14 21:31
% `. T) K9 m0 `. e/ G3 y+ d# U" y% z

登录/注册后可看大图

9 s# z5 L  _. }" W1 S1 D. [  v: R6 Y, Y

! _5 D8 y6 ?$ `- _' M        和你说的相反+ z' _/ i) t6 O: a$ G! l
这个帖子会加分的奖励的哦。这个帖子就是测试下大家的技术怎么样
回复 支持 反对

使用道具 举报

发表于 2010-3-21 22:38:37 | 显示全部楼层
研磨者，快回答这个问题吧，没人会了，把导轮修成前面直径小后面直径大对工件对磨削区域有什么影响，我的导轮就是前面小后面大，总觉得磨工件不顺手！
回复 支持 反对

使用道具 举报

yujun
发表于 2010-3-22 01:52:12 | 显示全部楼层
当位移大,其它参数不变,导轮双曲线形状不变,但大径后移.也就说吃刀区后移.
回复 支持 反对

使用道具 举报

发表于 2010-3-23 11:25:00 | 显示全部楼层
回复 8# 研磨者
0 ]. y6 n% h  ^7 E9 ?6 V
+ U5 T) D5 h' j. ]8 }" v$ i5 K2 d, ?, c. u, H
    我认为磨削区域会向后移动
回复 支持 反对

使用道具 举报

双无
发表于 2010-3-24 22:44:37 | 显示全部楼层
导轮在经过位移量和修整角调整后所修出的导轮是一个两头大中间小的双曲线形状,位移量的调整与中心高有关;修整角的调整与流量倾角有关,但这两项的值均不能大于实除值,也就是说位移量小于中心高;修整角小于流量倾角.其最终目的是要让工件在磨削区与导轮成线接触使其成圆度好.位移量前后移动可调整磨削时火花位置的改变.但调整位移量后需重修导轮方能有效果.

点评

zgfwxm
自身不是中间小 一头大 一头小吗、  详情 回复 发表于 2012-10-15 18:25
回复 支持 反对

使用道具 举报

发表于 2010-3-28 16:55:48 | 显示全部楼层
位移角度的调整实际上就是把导轮修整后最底点的调整。位移角度成正值，导轮修整后最底点就靠后。位移角度成负值，导轮修整后最底点就靠前。着主要是根据工件存在圆柱度误差时（倾斜度和修整角度搭配合适）采取的有效调整办法。
回复 支持 反对

使用道具 举报

发表于 2010-4-13 21:43:13 | 显示全部楼层
这样一来导板和支片就是个斜的
回复 支持 反对

使用道具 举报

发表于 2010-4-23 17:04:51 | 显示全部楼层
磨削区应该靠前了，我觉得是这样。

评分

参与人数 1威望 +10 收起 理由
研磨者 + 10

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2010-4-25 12:36:26 | 显示全部楼层
长见识了，学习学习
