三相调功器/功率控制器监控界面显示信息说明

西驰电气

按   键	作  用
电源指示灯	系统控制电源上电后该指示灯亮
运行指示灯	停止状态、故障状态时该灯熄灭；运行状态，为闪烁
故障指示灯	当系统处于保护或故障状态，该指示灯亮；其他状态该灯熄灭
通讯地址	显示机器通讯地址，该地址是指外接端子(X1.8/9/10)上的地址
菜单编辑	进入菜单编辑，可对功率控制器参数进行修改和确认等
显示量1	显示控制方式：‘K’ 表示“开环控制”    ‘U’ 表示“恒压U反馈模式”    ‘U2    表示“恒压U2反馈模式”    ‘I’  表示“恒流I反馈模式”    ‘I2’ 表示“恒流I2反馈模式”    ‘P’ 表示“恒功模式”    ‘D’ 表示“定周波模式”    ‘B’ 表示“变周波模式”    ‘U+’表示“恒压+周波控制”    ‘I+’ 表示“恒流+周波控制”    ‘P+’ 表示“恒功+周波控制”
显示量2	给定值，均可在运行或者停止状态进行设定。
显示量3	可显示以下值：输出值PV、输入电压Ui、输出电压UAB、UBC、UAC、输出电流I、输出功率P、电源频率F。
显示量4	运行状态时，循环显示以下量：Ui、UAB、UBC、UAC、I、P、F、T；    停止状态时，仅显示散热器温度T。
注意：    2          确认键功能（左键功能），可以实现显示量1、显示量2、显示量3之间的切换（功率控制器停止、运行状态均可实现）。    2          在监控界面，若15分钟没有操作，OLED液晶显示屏自动进入屏保状态（屏幕关闭）。    2         当进入菜单状态，5分钟无操作时，将自动返回上级菜单，直至退回监控界面。此时，已修改而未做保存的参数将无效。

CPCH单相功率控制器说明书 .pdf (3.04 MB, 下载次数: 0)

2014-2-12 11:03 上传

点击文件名下载附件
cpc-h单相功率控制器、调功器说明书

4 E/ o& i$ g! M% q
CPCH三相功率控制器说明书 .pdf (3.02 MB, 下载次数: 0)

2014-2-12 11:04 上传

点击文件名下载附件
cpc-h三相功率控制器、调功器说明书

( R7 ?8 z) P  x6 b

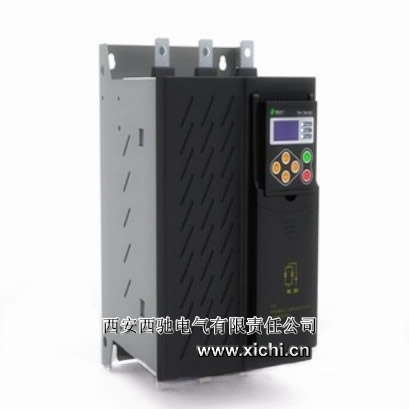

单相 三相调功器
