[求助] 内孔有震纹

[复制链接]
发表于 2014-2-12 20:28:49 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

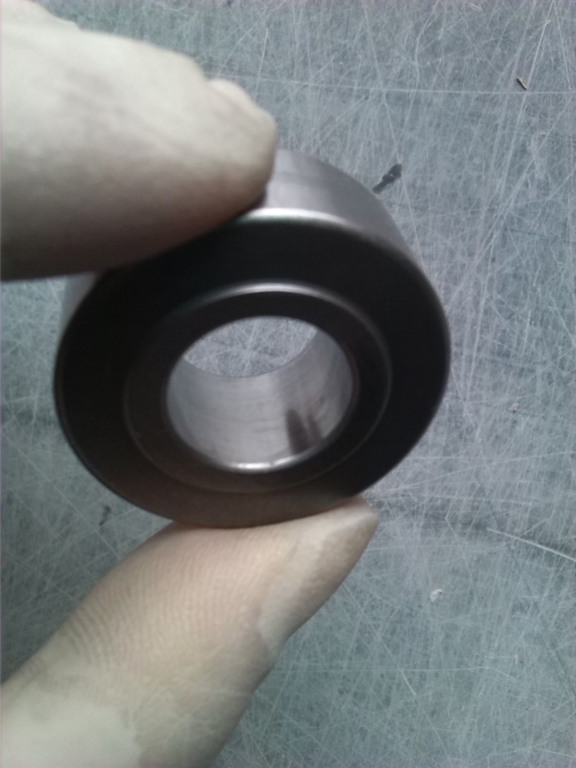

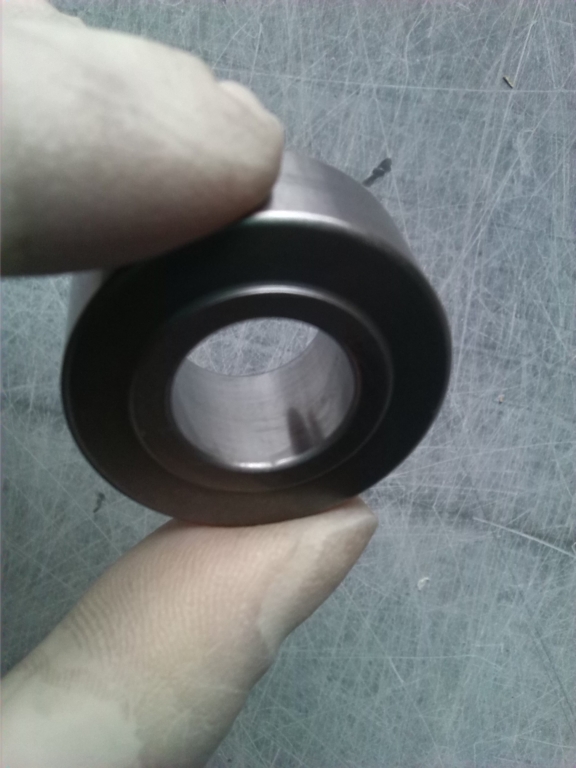

IMG_20140212_105203.jpg 图片不太清楚,
$ C( q9 c: ~. a0 M( O1 `
( a$ G0 R" d! C/ U
' C: c2 I/ ]4 v) V$ _) k6 q超出来内孔一圈震纹,因该是磨屑造成的,204磨床用的是碳化硅砂轮磨头24000转,要求光洁度0.2/还请有高人指点,那一圈圈的怎么一回事,谢谢/ h# T+ K. m. F1 C% [- S
发表于 2014-2-13 09:27:52 | 显示全部楼层
不要重复发帖3 o, S( d& n) J( U" G
来自安卓客户端
发表于 2014-2-13 10:31:27 | 显示全部楼层
看不清楚,不像是磨内孔造成的。
发表于 2014-2-13 13:01:44 | 显示全部楼层
不知道,看看。
发表于 2014-2-14 16:43:31 | 显示全部楼层
砂轮没修好吧

点评

磨出来什么都好就是超精出来有一圈圈的花纹3台车做出来都一样  详情 回复 发表于 2014-2-14 19:56
 楼主| 发表于 2014-2-14 19:56:34 | 显示全部楼层
砂轮修整技术 发表于 2014-2-14 16:43
0 u" t; G! Z/ }砂轮没修好吧

% O$ W1 B0 s5 D, J0 p0 O磨出来什么都好就是超精出来有一圈圈的花纹3台车做出来都一样

点评

哦,那就不是砂轮的问题了  详情 回复 发表于 2014-2-15 09:38
发表于 2014-2-15 07:37:45 | 显示全部楼层
如果是用油石超精,就是油石有问题。换种油石试试。
发表于 2014-2-15 09:38:45 | 显示全部楼层
zhong0308 发表于 2014-2-14 19:56
9 f% W; P; i" u) E" {* |8 X$ }磨出来什么都好就是超精出来有一圈圈的花纹3台车做出来都一样
, x0 i4 I5 |/ h: z/ o
哦,那就不是砂轮的问题了6 t7 l- s4 s6 S9 m& j- ^' ~1 l
发表于 2014-2-15 10:01:21 | 显示全部楼层
砂轮轴钢性差。砂轮不锋利修整砂轮。或者滚轮不锋利没有把砂轮修锋利。
% q  H' K& t/ p$ ~+ ~. J来自安卓客户端
发表于 2014-2-15 14:28:51 | 显示全部楼层
bearing2012 发表于 2014-2-13 10:31
7 P# v' J! P2 ^) ?' Y2 ~  S看不清楚,不像是磨内孔造成的。

" i# ]$ x6 G8 b: U可能的原因很多,要一一排查,最常见原因就是工件主轴松动! W: ?' T# E+ [0 J$ m# d( p

点评

多谢大家!补充一下:用的204磨床磁性夹具支架支的那种,现在分粗磨一遍精磨2遍再超精一遍,基本可以过关看不到什么纹路,但是效率低哪位呢指点我到底什么原因,个人认为还是磨孔造成的砂轮磨头都换了没区别  详情 回复 发表于 2014-2-15 18:40
 楼主| 发表于 2014-2-15 18:40:04 | 显示全部楼层
1114196875 发表于 2014-2-15 14:28
% F! {0 T/ P" y; o可能的原因很多,要一一排查,最常见原因就是工件主轴松动

3 x% Q6 q' t1 k1 H3 b5 B多谢大家!补充一下:用的204磨床磁性夹具支架支的那种,现在分粗磨一遍精磨2遍再超精一遍,基本可以过关看不到什么纹路,但是效率低哪位呢指点我到底什么原因,个人认为还是磨孔造成的砂轮磨头都换了没区别
发表于 2014-2-17 08:11:35 | 显示全部楼层
这个零件我们做过,用的是珩磨机,圆柱度1.5μ,效率7秒一个
发表于 2014-2-22 17:20:09 | 显示全部楼层
绗磨效率高,一致性高,是一个很好的选择!极力推荐!一圈一圈是螺旋纹,原因有很多种,先从砂轮硬度考虑,硬度偏硬!
3 k+ R2 n% h, A7 J来自安卓客户端
发表于 2014-2-22 17:43:16 | 显示全部楼层
轴承钢不应用碳化硅砂轮磨!
发表于 2014-3-17 10:27:30 | 显示全部楼层
砂轮的有问题
