外圆磨床液压砂轮修整器

研磨者

产品锥面采用M1432[url=]磨床[/url]磨削。由于角度要求高，每加工几件后都要把砂轮扳至与工作台平行的位置对[url=]砂轮[/url]进行修整，再扳至所需角度对产品进行磨削。但由于角度公差带小，每次对修整砂轮后磨削的第一件产品都要用万能[url=]工具[/url]显微镜检测角度，再对误差进行修正，反复几次，极大地影响生产效率。 根据磨床的液压系统构造，设计了液压砂轮修整器。


登录/注册后可看大图 图1 产品图

登录/注册后可看大图 图2 修整器液压原理及结构

1 原理及结构

• 修整器液压原理及结构（图2）。 图2中双点划线部分为磨床原有液压系统。修整器采用磨床[url=]油泵[/url]提供动力，在油泵输出端接一三通管。系统压力为磨床的额定压力。采用可调式节流阀使修整器速度为一恒值，修整器的换向由三位四通手动换向阀完成，修整器采用活塞固定。装有修整笔的油缸左右移动达到修整砂轮的目的。

修整器结构（图3）
/ H' ]% @  q) s7 b0 P( `0 q/ q

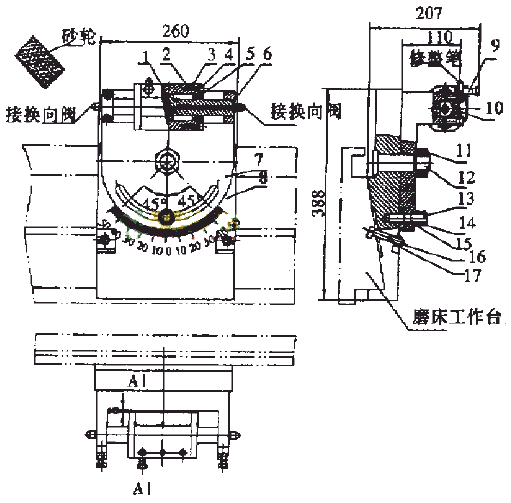

* d/ }0 V. O" g, K2 S                                登录/注册后可看大图 7 d1 X8 s- h7 a- a# R: }1、2.O形密封圈 3.油缸 4.内六角螺钉 5.油缸盖 6.活塞杆 7.转盘 8.底板 9.螺栓 10.压板 11、14、17.螺母 12.转轴 13.锁定螺柱 15.平垫 16.底板螺栓 图3 修整器结构

修整器主要由底板8、转盘7、活塞杆6、油缸3、油缸盖5 及各种螺栓、螺帽等组成。液压调节阀和手动换向阀安装在操作方便的地方，用液压软油管将活塞杆进、出油端与手动换向阀相连接。底板固定在磨床工作台尾座后面，转盘可在底板上左右转动45°，当角度调整完成后，旋紧转轴螺帽11、锁定螺帽14 锁定转盘。油缸采用六方结构（图4）。其优点在于可直接在缸体上安装修整笔，又可在修整砂轮时限制缸体转动。特别注意，缸体与转盘在长度方向的间隙d一定要保持一致（图3）。如果间隙不一致，在修整砂轮时，由于砂轮的旋转，产生一向下的力，当油缸运动时，使修整笔产生微小的旋转，导致修整出的砂轮呈弧形。


9 y' n7 T- H* p- g( I( Q! {2 H' K) j                                登录/注册后可看大图 图4 油缸六方结构

修整器使用 修整器安装在磨床尾座后部。修整器各部分调整好后，将工件装上磨床，砂轮扳至所需的角度，再将修整器扳至相应的角度，用修整器对砂轮进行修整。用修整后的砂轮对工件进行磨削。用万能工具显微镜检测角度，对出现的角度误差，调整修整器角度，直到磨出的产品达到图纸要求。此时，将转轴螺帽和锁定螺柱螺帽旋紧，对砂轮的修整就不需扳动砂轮架，直到砂轮磨完。 2 使用效果使用该修整器可提高生产效率30%左右。
