[平面] 請各位幫忙判斷這主軸是如何受傷的？

[复制链接]
发表于 2014-3-10 23:38:49 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

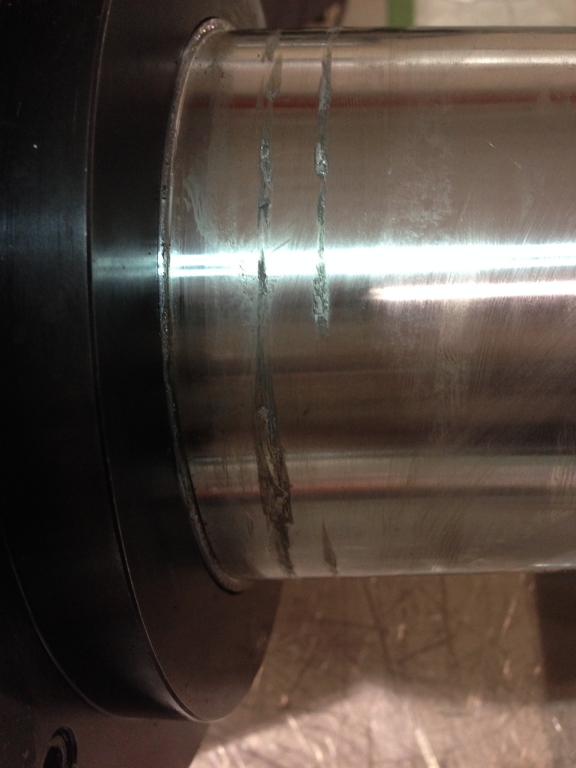

這是一支龍門平面磨床的主軸，圖片中受損的主軸表面是在主軸的前端錐度面，該位置受損當時是裝著砂輪法蘭的，能否請睿智又有經驗的各位，幫忙判斷看看，是什麼原因可能造成這樣的損傷呢？(該主軸當時正帶著直徑510mm的砂輪以1500rpm旋轉)
6 o$ ~; {1 q8 g7 c; I$ M( m8 `' I
spindle damage.JPG
回复

使用道具 举报

发表于 2014-3-11 02:44:27 | 显示全部楼层
锥度不合，或者法兰内锥有垃圾，造成没有装紧打滑拉伤?4 o1 m8 ?$ ?' Q, T5 d! _
你这个应该不带键槽的& Y) \: Z" }" X3 z' Z
来自安卓客户端

点评

rayslove
的確這是不帶鍵槽的，因為原始主軸就是沒有鍵槽的設計！ 該法蘭是與此心軸合配研磨的，所以應該沒有錐度不合的問題， 剩下就只有如您所說的，是否操作人員在安裝前沒有將法蘭內錐清潔乾淨？ 因為兩者接觸面皆是  详情 回复 发表于 2014-3-12 23:03
回复 支持 反对

使用道具 举报

yujun
发表于 2014-3-11 12:28:57 | 显示全部楼层
负荷太大也有可能。

点评

rayslove
您指的負荷太大…是指使用過大的砂輪嗎？ 它使用的是標準砂輪，是沒有問題的！ 還有其它可能的原因嗎？  详情 回复 发表于 2014-3-12 23:04
回复 支持 反对

使用道具 举报

发表于 2014-3-12 09:14:26 | 显示全部楼层

- Q& t: ?- ]! b6 l来自安卓客户端
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-3-12 23:03:34 | 显示全部楼层
研磨者 发表于 2014-3-11 02:44+ f* f* G7 P5 b* F6 k/ {
锥度不合，或者法兰内锥有垃圾，造成没有装紧打滑拉伤?* ]" [( G: ^3 m9 e; F; T5 Y$ t" Z
你这个应该不带键槽的5 v( @  O% z3 _8 m. _$ ]' k3 i7 b) g6 O
来自安卓客户端

2 T5 l$ P4 K0 K6 y0 S# b/ M3 ?7 p0 B8 \6 O$ t; M
的確這是不帶鍵槽的，因為原始主軸就是沒有鍵槽的設計！( W6 g4 R) s" }- `( h
該法蘭是與此心軸合配研磨的，所以應該沒有錐度不合的問題，6 y# P1 ~* b, r2 r2 g7 m$ r0 r) v
剩下就只有如您所說的，是否操作人員在安裝前沒有將法蘭內錐清潔乾淨？
% {+ B5 D, R1 j2 w" h4 a& i* v因為兩者接觸面皆是平整(滑)的研磨面，就算打滑，是否也不該有這樣的整圈刮痕呢？
' v% [- j! ?7 b6 ?* E6 K/ J& K
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-3-12 23:04:55 | 显示全部楼层
yujun 发表于 2014-3-11 12:287 d' {# ^$ J9 V5 u
负荷太大也有可能。
) s: F; I1 v- ~) V
3 Z3 D! a4 Z0 y7 B" c
您指的負荷太大…是指使用過大的砂輪嗎？# b5 a! ^+ K& @6 Y/ t* K8 b
它使用的是標準砂輪，是沒有問題的！8 Z* q* F8 C, n7 u" W3 J
還有其它可能的原因嗎？
3 [& b: N2 i" `/ O$ p0 @* h4 ]3 q

点评

shengjia
检查法兰圆边是否有毛刺或碰坏  详情 回复 发表于 2014-3-13 08:24
回复 支持 反对

使用道具 举报

发表于 2014-3-13 08:24:01 | 显示全部楼层
rayslove 发表于 2014-3-12 23:04
5 l9 r3 ]4 K0 O您指的負荷太大…是指使用過大的砂輪嗎？4 Y, g( |7 k3 N$ P
它使用的是標準砂輪，是沒有問題的！
5 W+ N( p5 H3 K' y2 ?還有其它可能的原因嗎 ...

9 w1 g4 ^: e( z* k1 `  C检查法兰圆边是否有毛刺或碰坏

点评

rayslove
法蘭內部與心軸接觸面的確有碰撞的痕跡，但由於該法蘭外表也鏽蝕的有些嚴重了，不曉得是法蘭原本就已經有毛刺或碰壞？還是因其它因素導致的？ 這情況有沒有可能是操作人員不小心撞車了呢？  详情 回复 发表于 2014-3-13 09:54
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-3-13 09:54:38 | 显示全部楼层
shengjia 发表于 2014-3-13 08:24; x1 V( a3 v: O9 L$ I' E
检查法兰圆边是否有毛刺或碰坏
5 J. E% A0 K# B: {5 v% `
! X; v% {" ~. _: g
法蘭內部與心軸接觸面的確有碰撞的痕跡，但由於該法蘭外表也鏽蝕的有些嚴重了，不曉得是法蘭原本就已經有毛刺或碰壞？還是因其它因素導致的？& _; D) }! X  c
這情況有沒有可能是操作人員不小心撞車了呢？7 M% p) S) G( n, \  {

点评

shengjia
法兰式铸铁的还好点，一般硬度不高，容易碰坏，特别在磨床上卸砂轮时一个人取砂轮重不平衡很容易碰到主轴！  详情 回复 发表于 2014-3-14 07:59
回复 支持 反对

使用道具 举报

发表于 2014-3-14 07:59:11 | 显示全部楼层
rayslove 发表于 2014-3-13 09:54  b7 X9 {# S6 ^( ]; k) C9 D
法蘭內部與心軸接觸面的確有碰撞的痕跡，但由於該法蘭外表也鏽蝕的有些嚴重了，不曉得是法蘭原本就已經 ...

2 W$ q5 i1 h, ^2 `. _# G法兰式铸铁的还好点，一般硬度不高，容易碰坏，特别在磨床上卸砂轮时一个人取砂轮重不平衡很容易碰到主轴！

点评

rayslove
所以您認為也有可能是操作人員在裝卸砂輪時，不慎碰壞法蘭內緣，在裝上砂輪後才與主軸磨傷？ 但就照片看來如此深的整圈刮痕，您認為又是什麼因素呢？  详情 回复 发表于 2014-3-14 13:39
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-3-14 13:39:39 | 显示全部楼层
shengjia 发表于 2014-3-14 07:59
' h- b- X6 t, [法兰式铸铁的还好点，一般硬度不高，容易碰坏，特别在磨床上卸砂轮时一个人取砂轮重不平衡很容易碰到主轴 ...
) v' _3 B7 X, ?6 w, q
% t( z0 ?0 w0 W% V* K  A
所以您認為也有可能是操作人員在裝卸砂輪時，不慎碰壞法蘭內緣，在裝上砂輪後才與主軸磨傷？
5 z2 H) [) [: y+ G! b- _但就照片看來如此深的整圈刮痕，您認為又是什麼因素呢？' x/ S  U' a5 e- n
回复 支持 反对

使用道具 举报

80487755
发表于 2014-3-16 20:45:14 | 显示全部楼层
个人想法  装砂轮时候操作不当
; N0 ^& V& M0 C" B4 V" M
7 w. w, Y! w$ u
回复 支持 反对

使用道具 举报

孔甲
发表于 2014-3-19 12:58:18 | 显示全部楼层
看图片像是点状拉伤，除了上面各位说的外，检查一下轴承是不是坏了，主轴周围就那麽几样东西，没什么复杂的。
回复 支持 反对

使用道具 举报

moxueyw
发表于 2014-3-20 08:30:12 | 显示全部楼层
2#是正理，大家看看是不是这回事
回复 支持 反对

使用道具 举报

发表于 2018-3-22 23:23:35 | 显示全部楼层
luguo 路过      ; K; D/ R7 }# s) E# Y7 q
好像发生了什么不得了的事
回复 支持 反对

使用道具 举报

sxpspcc
发表于 2021-2-28 20:53:48 | 显示全部楼层
撞砂轮了吧
