Ra0.05--Ra0.1平面研磨

[复制链接]
yxw135
发表于 2014-3-12 23:13:02 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
用什么砂轮能磨出Ra0.05--0.1的平面而且不掉砂,无烧刀, 无磨痕.谢谢!1 [+ B7 }- o* L9 G+ O9 h7 r. X: s
回复

使用道具 举报

发表于 2014-3-14 22:50:01 | 显示全部楼层
如愿以偿 发表于 2014-3-14 21:43
4 q3 t3 q( S0 L. N- R/ t上面说的0.002是公差抛光面不能塌边。很严的$ o/ t* W4 l2 V! T
来自安卓客户端

* c% m' x8 K! A- p. a6 H% W! ]% x5 c, z2 P$ l6 i% P* D
您指的是平面度公差要在0.002mm內，且四個邊不能有塌邊的現象嗎？上面我們5年前磨的那塊，
# X' P) S. Q9 A6 c( K2 `' J+ H5 {它的平面度公差在0.001mm內，由於傳統滾珠軸承式(培林)的主軸，剛性有一定限制，珠子間一定或多或少有背隙，$ l& l2 U' H& U, s! [5 i9 j
所以在四個邊出尾的地方大多無法有效維持平整度，我們是用靜壓軸承式的主軸來研磨，它的徑向剛性超過30kgf/μm，( C1 d1 x& I  e7 `, J
所以在研磨時它完全不會有位移，進刀多少就是磨掉多少，所以四個邊完全不會有塌邊的情況，
1 |7 v* @5 c" c; O2 `提供給各位參考~
8 N' G; I2 i, K' N' p3 c( M; L
回复 支持 反对

使用道具 举报

发表于 2015-6-17 13:40:36 | 显示全部楼层
yangjeig 发表于 2015-5-30 23:36
& N4 B- Y) }9 y  Z* p6 x请问这种静压轴承的轴向稳定性相比锥度滚珠轴承怎么样?

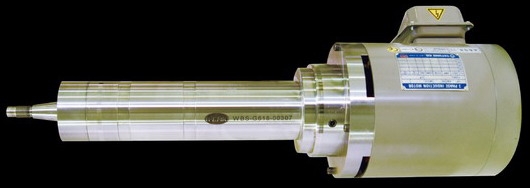

+ X) C* D8 k  T# N( T! G由於我們的靜壓主軸內部，不論是徑向或是軸向，. O( n4 K% @; B$ r
全都是採用液靜壓軸承的設計，沒有任何的傳統培林，
/ b+ @5 J( Y; E  a! [6 c3 \# d所以精度更高、穩定性更好！加上它是完全恒時的非接觸狀況，
+ k0 W* G+ S2 z" x9 i3 Q# Y所以正常使用的話，基本上使用壽命是幾乎無限長！(只要定期更換液壓油即可！)2 S0 u2 Q8 g, D# G( ]
而且重要的是，它的壽命有多長，它的精度就永遠保持一樣小於0.0005mm的精度！
! [1 [, K- ]4 J, f. V( B有興趣可email給我：ray.c6721@msa.hinet.net! p; c- r5 ?- e4 Y: g2 J& Y5 w
回复 支持 反对

使用道具 举报

发表于 2014-4-29 13:58:29 | 显示全部楼层
以前我們用的是上述德國elba#250砂輪，或是中國砂輪3KG 220I 8V的砂輪，從粗磨到精磨，粗磨前修砂1次、中磨和精磨前再各修砂1次，基本上就可以達到Ra 0.02μm內的鏡面效果，若想完全消除表面的微小刮痕，則再用日本FBB的彈性砂輪再作一次最後精磨就可達成了！
1 h6 I' s  S& s+ `) A1 J. S不過最重要的，是我們全程都使用靜壓軸承式的主軸進行研磨加工！
回复 支持 反对

使用道具 举报

发表于 2014-3-13 07:44:03 | 显示全部楼层
没见过，期待高人回复
回复 支持 反对

使用道具 举报

发表于 2014-3-13 09:57:09 | 显示全部楼层
没用过，但见过，水磨树脂砂轮，镜面抛光用的，蛮贵的
8 ^  d8 [7 |' @! j6 T  |
5 y, b5 A5 D# j. H6 Y% q, t4 x
回复 支持 反对

使用道具 举报

发表于 2014-3-13 10:01:50 | 显示全部楼层

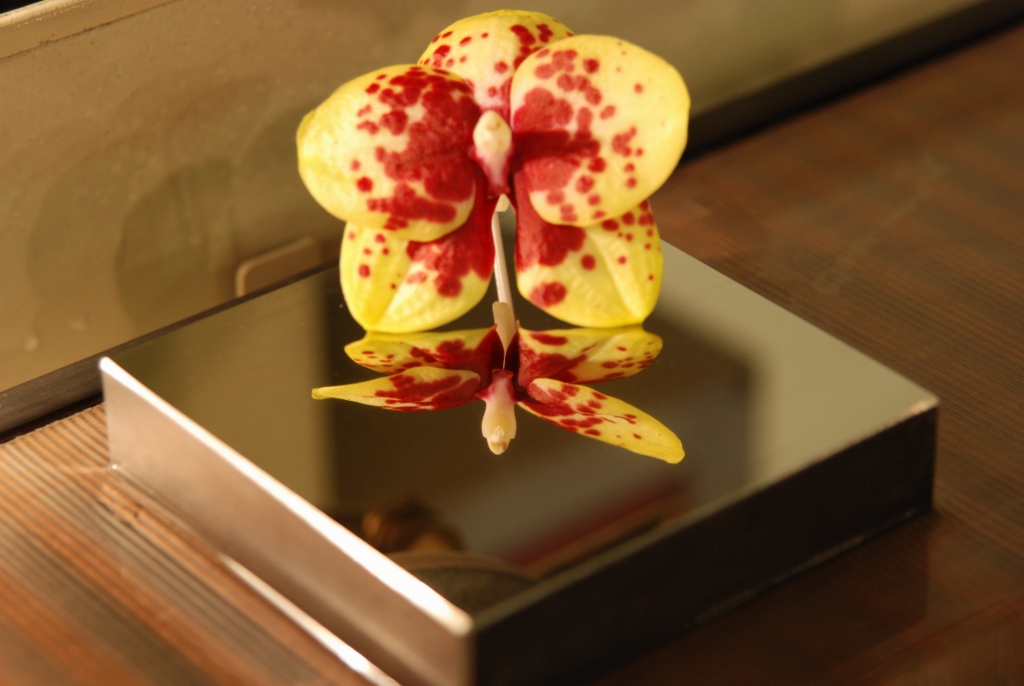

6 l; h6 ?* e+ ?. Y- M7 \0 g8 H/ H這是5年前磨的，不曉得算不算？工件材料是SKD11模具鋼，使用德國elba #250砂輪從粗磨到精磨一次加工，Ra=0.015μm，真正關鍵的是使用靜壓主軸！0 U2 V. {- A3 R( {, {4 E& C( c' ~

% ~0 H! ^1 h1 |6 D
Mirror Finish.jpg
回复 支持 反对

使用道具 举报

发表于 2014-3-13 10:17:33 | 显示全部楼层
砂轮固然重要，被磨的材料更重要！1 h2 Z0 A; m; a1 y
来自安卓客户端
回复 支持 反对

使用道具 举报

发表于 2014-3-14 21:36:49 | 显示全部楼层
% y  l) P# Q+ {+ [
来自安卓客户端
回复 支持 反对

使用道具 举报

发表于 2014-3-14 21:40:24 | 显示全部楼层
用2000#的cbn树脂砂轮可以做到你的要求。我们经常做都是0.002' [5 J. g, i, i1 i' {
来自安卓客户端
回复 支持 反对

使用道具 举报

发表于 2014-3-14 21:43:57 | 显示全部楼层
上面说的0.002是公差抛光面不能塌边。很严的# x8 N  q+ O( n
来自安卓客户端
回复 支持 反对

使用道具 举报

发表于 2014-3-29 10:48:02 | 显示全部楼层
rayslove 发表于 2014-3-13 10:01/ ^! A$ T: S4 n  c$ g0 o2 h
這是5年前磨的，不曉得算不算？工件材料是SKD11模具鋼，使用德國elba #250砂輪從粗磨到精磨一次加工，Ra= ...
8 s5 T; l5 B/ }( h1 Z% _5 G0 Z: g! n! f
大师M333这个材料能磨成这样吗

点评

rayslove
可以的！我們以前磨STAVAX ESR-S136可以磨到這樣，而M333的拋光性能又更好，所以沒問題！ 很多背光模組的產業都會用到這個東西~ 有問題的話可以EMAIL：ray.c6721@msa.hinet.net  详情 回复 发表于 2014-3-31 22:49
回复 支持 反对

使用道具 举报

发表于 2014-3-31 22:49:40 | 显示全部楼层
天天开心哦 发表于 2014-3-29 10:48) O% ?: h2 ]$ X9 L( K. s
大师M333这个材料能磨成这样吗

5 w: C# l; c# G
5 B0 \, G  Q8 f$ b% S' I1 ]% X可以的！我們以前磨STAVAX ESR-S136可以磨到這樣，而M333的拋光性能又更好，所以沒問題！
6 r! K2 P7 }% r- x) k* W+ h很多背光模組的產業都會用到這個東西~
2 U6 ?8 e0 v1 K/ N, o- |有問題的話可以EMAIL：ray.c6721@msa.hinet.net
8 q* u4 V& q0 Y* G

点评

yxw135
请教砂轮选择与加工手法详解  详情 回复 发表于 2014-4-27 21:17
回复 支持 反对

使用道具 举报

TG10086
发表于 2014-4-4 14:20:21 | 显示全部楼层
如愿以偿 发表于 2014-3-14 21:43
6 y* e  M- X$ O$ {上面说的0.002是公差抛光面不能塌边。很严的' Q# ?+ N0 H6 E4 J5 ^
来自安卓客户端

2 B) P- N& g. g( v要靠个人感觉
' i" b, U& m$ J: V) f! `
回复 支持 反对

使用道具 举报

yxw135
 楼主| 发表于 2014-4-27 21:17:53 | 显示全部楼层
rayslove 发表于 2014-3-31 22:49
  O6 l, m' Z; ^/ u# r可以的！我們以前磨STAVAX ESR-S136可以磨到這樣，而M333的拋光性能又更好，所以沒問題！# Y) k; F8 b5 y$ b1 V8 n
很多背光模 ...
& F$ i$ d1 D7 s' i" I1 Q7 H+ `; y9 Y
请教砂轮选择与加工手法详解
: v5 l6 H/ K) @
回复 支持 反对

使用道具 举报

yxw135
 楼主| 发表于 2014-5-10 12:51:59 | 显示全部楼层
靜壓軸承式的主軸  普通磨床可不可以重装  费用如何
回复 支持 反对

使用道具 举报

yxw135
 楼主| 发表于 2014-5-10 12:52:34 | 显示全部楼层
靜壓軸承式的主軸  普通磨床可不可以重装  费用如何
回复 支持 反对

使用道具 举报
