[求助] 求助此角度圆弧复合加工方法

[复制链接]
发表于 2014-3-15 21:54:00 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

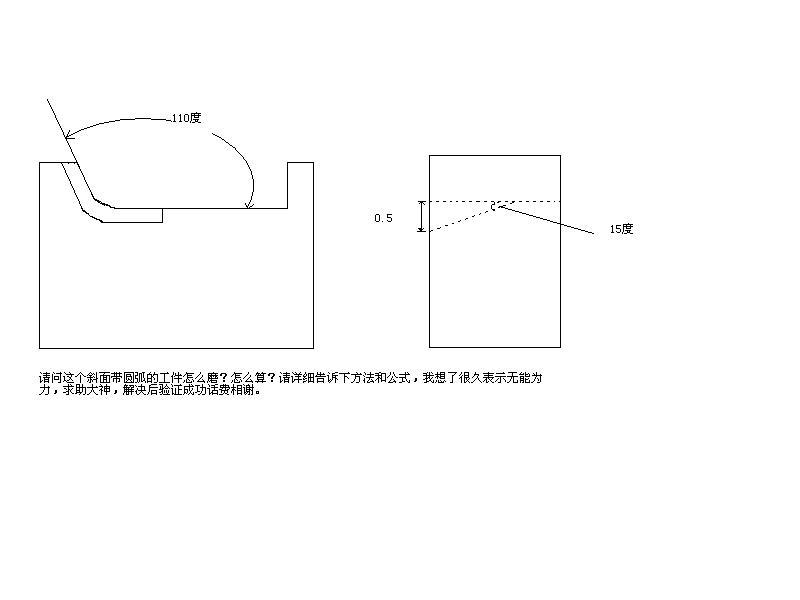

这个东西材料是NAK的 ，精度正负0.01。始终想不出解决的办法，特来向大师们求助，砂轮怎么修？斜度，还有那个圆弧，要怎样才能接得漂亮。公式，话不多说，真心谢谢。" ?/ A3 h5 R9 J' G
回复

使用道具 举报

发表于 2014-4-3 12:22:36 | 显示全部楼层
天道▂▂酬勤 发表于 2014-4-2 21:44
( i! ^3 m6 |5 c7 w3 r& J6 Z- i他这个R计算很麻烦哦，

4 A. ?6 m. T, v# F, ]这个R可以想象成一个V形斜面中间放个圆柱，斜剖后形成一个近似圆，2D软件标注时就根据斜面与圆的两个切点和最高点这3个点计算出来的结果（原本不是圆标注出来的数）再根据这3个点和斜度就可以反算出没斜剖前的R就可以加工了，这种R经常出现在五金模的补强中，要是用图纸中标注的数去接肯定接不出来。9 S3 f+ I+ Z( N" H

点评

天道▂▂酬勤
加我 QQ朋友183343996  详情 回复 发表于 2014-4-3 20:44
回复 支持 反对

使用道具 举报

发表于 2014-3-23 16:37:04 | 显示全部楼层
这个图如果不是普通斜度的话，你可以问下设计者 。 这不是普通的斜度 估计磨床是做不了的，或许需要其他机器加工 比如JG 之类吧。 我看你的图片上的 就应该是摆台上研磨一个15°角  你可以把尺寸什么的算一下 看看是不是那样。
回复 支持 反对

使用道具 举报

发表于 2014-3-30 12:31:08 | 显示全部楼层
justorys 发表于 2014-3-29 19:25
: s* M5 i% W( P2 w怎么没有你QQ呢 ？你加我吧。你发的那个151367629找不到，我的是290000519谢谢
3 H+ M' U3 X2 O8 g/ f- x6 l& |
加你的时候提示问题：为什么要加我7 r6 N+ f3 g7 v: S! m/ t0 m
" T5 N1 u: }' B( q' m% Q# z
呵呵  那搜索 xxqxx@foxmail.com
. p0 i- {, ^& ^. V可能是我设置了主显帐号了+ p! n# o. i3 s+ |0 w$ Z
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-3-15 22:03:28 | 显示全部楼层
那个R为R2
回复 支持 反对

使用道具 举报

发表于 2014-3-16 00:01:53 | 显示全部楼层
是复合角  接  R  ，  要计算，
回复 支持 反对

使用道具 举报

发表于 2014-3-16 00:03:21 | 显示全部楼层
圆弧转换成垂直十五度计算
回复 支持 反对

使用道具 举报

发表于 2014-3-16 00:12:58 来自手机 | 显示全部楼层
v形砂轮 163.7717度  正弦台 15度  试试对不对  圆弧不知道 没做过
回复 支持 反对

使用道具 举报

发表于 2014-3-16 00:13:22 来自手机 | 显示全部楼层
本帖最后由 yangjeig 于 2014-3-16 00:17 编辑 5 d( r8 c8 A# O. F$ Y4 h: {
2 n- J. `# {0 p* D, q& Q
把圆弧标注一下俯视图补上，方法就有了，不要话费
回复 支持 反对

使用道具 举报

发表于 2014-3-16 05:20:41 | 显示全部楼层
这个很简单的，修个成型砂轮，正弦磁台摆个15度就可以加工好了，不过你图的其他尺寸不全。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-3-16 13:28:31 | 显示全部楼层
yangjeig发表于2014-03-16 00:13:22
( D4 M6 \5 c3 z4 W7 T

登录/注册后可看大图
+ [2 i9 @8 d, u: B  b* N
本帖最后由 yangjeig 于 2014-3-16 00:17 编辑 6 N8 Y4 L( ]6 Q- t$ r* l2 k
7 I, f" y. p1 Q9 v5 ^5 |
把圆弧标注一下俯视图补上，方法就有了，不要话费
R是r2的。2 L: S5 @4 G$ D/ Q1 a: {+ `
来自安卓客户端
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-3-16 13:50:04 | 显示全部楼层
yangjeig发表于2014-03-16 00:13:22
( C: e6 d) w4 q1 e7 z

登录/注册后可看大图

( G. O" ]5 o" ` 本帖最后由 yangjeig 于 2014-3-16 00:17 编辑 1 s- w3 b6 V+ E

4 j' A0 |2 i3 v, K4 ^# X0 k  m把圆弧标注一下俯视图补上，方法就有了，不要话费
图片来了，帮忙解答下，谢谢了。

& @$ w* W. b7 b4 c; y1 h
登录/注册后可看大图

' x# Z. G2 Y4 i, S' w来自安卓客户端
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-3-16 13:59:07 | 显示全部楼层
justorys发表于2014-03-16 13:50:04
# u. s, @- I( ]# t3 V) B( d

登录/注册后可看大图
/ n& Q. }5 @/ ~4 f: _. t. R

" P& D1 V4 B7 a/ w图片来了，帮忙解答下，谢谢了。

" w& C" Q* b1 o: Z5 i( \
登录/注册后可看大图
- P2 _; _: O9 G8 D' C* l
来自安卓客户端
上面那个不怎么完整，

* @; ^; e+ ~9 ]  u
登录/注册后可看大图
这个更容易看懂，谢谢。$ o3 b; N: ?& m* W8 s
来自安卓客户端

点评

yangjeig
后面给的图全都不对，是工作中遇到的工件的话你看仔细点 再补上来。  详情 回复 发表于 2014-3-16 20:00
回复 支持 反对

使用道具 举报

发表于 2014-3-16 20:00:31 | 显示全部楼层
justorys 发表于 2014-3-16 13:59
5 }7 U. X, V1 I9 Z( y+ v% L上面那个不怎么完整，这个更容易看懂，谢谢。1 F( E5 B# _9 }2 Y
来自安卓客户端
; X5 g' s& {2 K) i# Z) n; z/ Z- u
后面给的图全都不对，是工作中遇到的工件的话你看仔细点 再补上来。
回复 支持 反对

使用道具 举报

发表于 2014-3-20 23:26:13 | 显示全部楼层

% H. A; K8 A  b7 j# e来自安卓客户端
回复 支持 反对

使用道具 举报

发表于 2014-3-21 14:26:13 | 显示全部楼层
你这是治具吧？怎么看你这图画的怪怪的。怎么看都像一个六面体中间开个槽带斜度R的，边上在研磨一个斜面做避位用？是吧 ，亲？
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-3-21 22:00:35 | 显示全部楼层
deng810526发表于2014-03-21 14:26:13
7 [  X) `& R6 P2 c- V( u) g) m

登录/注册后可看大图
8 r7 l6 N' k" {; F0 j+ ?6 U4 ^) K
你这是治具吧？怎么看你这图画的怪怪的。怎么看都像一个六面体中间开个槽带斜度R的，边上在研磨一个斜面做避位用？是吧 ，亲？
不知道是不是避位，就是图纸上那样加工的。是不是像普通复合角那样摆？？  U/ o" i- b& S. T
来自安卓客户端
回复 支持 反对

使用道具 举报

发表于 2014-3-21 22:11:33 | 显示全部楼层
求大师傅解答
回复 支持 反对

使用道具 举报

jgh1434
发表于 2014-3-22 19:20:27 | 显示全部楼层
看起来是复合斜度啊！我也弄不来，看大师解答。你没把尺寸标注完。
. P: z/ h* z& X7 g# r3 C! o, Z
回复 支持 反对

使用道具 举报
