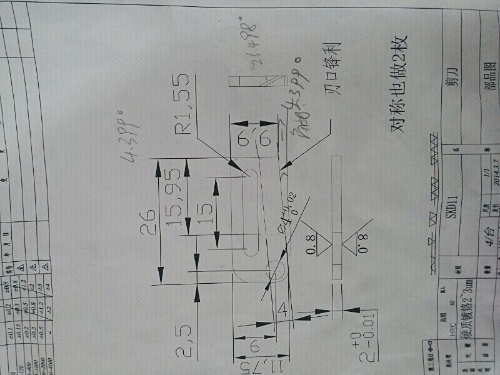

大神们看看这个刀口怎么摆角度磨急！！！

caoqiang0623 · 发表于 2014-3-20 09:18:54

您需要登录才可以下载或查看，没有账号？注册会员

×

剪刀不知道怎样摆角度了，好纠结啊

刘国军 · 发表于 2014-3-20 10:57:01

做的什么啊没看清楚那么精密的剪刀啊

caoqiang0623 · 发表于 2014-3-20 12:53:09

剪刀，就是不知道砂轮侧面修多少度

青春正逝 · 发表于 2014-3-20 21:45:04

26.565度或26.45度，或26.43度，都是根据图示尺寸及角度按不同的计算方法算出来的。微小区别应该是图示尺寸精度造成的。角度不是很重要，重要的是不能烧刀，不能变形（可以有微小变形但变形方向要对),锐边锋利无缺口

ckgogo1 · 发表于 2014-3-20 22:41:06

修一角度,后用SIN@平台加工就可以了

moxueyw · 发表于 2014-4-17 16:35:55

总共就两角度，只要摆放的哪个角度是对哪个角度要弄清就好了

yangjeig · 发表于 2014-5-3 19:50:51

正弦杆摆直4.399度
砂轮打arctan（tan∠26.498/cos∠4.399）
放正弦台一样的道理。

狙击手 · 发表于 2014-5-3 20:13:50

26.498箭头对的那两条线是什么？

gudulangzi2078 · 发表于 2014-5-6 21:21:33

这是别厂面试的图纸吧
来自安卓客户端
