工具、刃具磨床展品评述

张国耀

在第六届中国国际机床展览会上，参展的中外工具、刃具磨床生产厂有18家，机床共27台，是本次参展产品中最多品种的机床之一。展品采用了许多先进技术，展示了当代工具、刃具磨床的水平，也体现了工具、刃具磨床的制造水平上了一个新台阶，本届展品已达到国内外较高水平，国内机床所采用的许多技术已与国外机床不相上下，从参展机床来看数控化的比例已达到50%。
    本届展览会国内参展的厂家有武汉机床厂、咸阳机床厂、营口冠华机床厂、武汉机床附件厂，台湾地区的台湾远山公司，参展产品共8台。
- v% H. ]# P% `1 \% S! W    此次展览会国外参展商及展品有：
, Z& H' |" [6 ^1 q, W

公司	产品
德国KAINDLE公司	BSG60钻头刃磨床、SSG600-A圆锯片刃磨床
MICHAEL DECKEL公司	S11万能工具磨床
SAACKE公司	UW11CNCSA工具磨床
SCHMIDT公司	TEMPOECE45CNC圆锯片刃磨床、 TEMP0 K4锯片刃磨床
SONNTEC 公司	MF700锯片磨床、 MB800锯片磨床
WALTER公司	HELITRONIC POWER、 RODUCTION CNC 工具磨床
VOLLMER 公司	CHP250CNC 锯片刃磨床、 SW550锯片刃磨床
瑞士DAMA公司	MM-12-US万能工具磨床、 MM-25钻头刃磨床
EWAG公司	RS09高精度工具磨床、 WSIISP万能工具磨床
SCHNEEBRGER 公司	GEMINI CNC 工具磨床
意大利SAMPUTENSILI公司	PSB 18 CNC 剃齿刀刃磨床
美国 GIDDINGS & LEWIS 公司	HR钻头刃磨床、 GLEASON-HURTH SRS 405 CNC、 剃齿刀磨床

    国外参展产品的总体水平仍属较高水平，但不是一流水平，国外厂商主要是着眼于适应中国机床市场的需求，有利于参展产品的销售。
& q- R- j* d/ C' M4 R    1 、国内工具、刀具磨床的展品
. l% l7 m. A- O9 D5 B1 X
% ]) [6 e! Y. C* g! K    1.武汉机床厂展出二台数控工具、刃具磨床MK6110 CNC数控拉刀刃磨床和HSP250 CNC数控滚刀刃磨床。
    HSP 250 CNC数控滚刀刃磨床可用于刃磨最大直径为250mm，螺旋角为±30°，螺旋槽数为任意的各种齿轮滚刀、蜗轮滚刀及其它类似刀具。该机床水平布置，滚刀固定，磨头作纵向往复移动，最大往复速度为16m/min，该机床刚性好，可以实现深磨削，最大深磨进给量可达到0.5mm，磨削效率高。机床控制系统采用SIEMENS公司的810T系统，二轴联动，机床采用交流伺服电机，随机床提供磨削程序，操作者手动输入参数就能实现机床的自动磨削循环控制。该机床机械结构简单，取消了传统的分度板、正弦尺机构、挂轮机构等，磨削精度高。工作区域全封闭，可以湿磨。加工精度达到齿轮滚刀AA级(DIN3968)，蜗轮滚刀A级(ABJ41023-90)。
    2.咸阳机床厂展出二台机床，一台是MK6025/3数控万能工具磨床，另一台是MA6032万能工具磨床，该机床属更新换代产品。
. |5 u! y5 P0 Q) b$ C% M; U# d    MK6025/3数控万能工具磨床是最近研制成功的新一代工具磨床。该机床采用了华工Ⅰ型数控系统，由日本三洋交流伺服电机驱动控制工作台纵向进给(X轴)、横向进给(Y轴)及工件头架回转(A轴)实现三轴联动。能自动完成各类普通及复杂刀具的加工或刀具的重磨，解决了普通工具磨床需要附件才能解决的复杂磨削问题。该系统配有华中理工大学各种刀具加工软件，该软件还可以针对用户自己的要求进行自行编程并设计所需软件，有14″彩色CRT显示，用菜单提示用户输入参数的人机对话程序，可方便地进行以下刀具的磨削：


(1) 圆锥类立铣刀等螺旋角、等前角的磨削；

(2) 圆柱形立铣刀、圆柱形铣刀；

(3) 麻花钻和台阶钻、中心钻(主后刀面)；

(4) 键槽铣刀；

(5) 圆柱、圆锥类手用、机用铰刀；

6) 成型刀具的后刀面铲磨等。

: W4 g5 A- H; c) s+ }0 V( V, k! U    该机床配备测量系统，在数控系统测量软件支持下，将被磨刀具的有关几何参数(如螺旋角或导程)及安装位置(如始点位置)等参数自动输入计算机系统，自检测系统可以自动判断加工刀具的起始点，自动生成加工程序并实现整个加工过程的自动磨削。
2 n( z9 v( t  M, R# X+ [6 z0 n

主要技术参数：
X 轴：	纵向行程400mm 最大移动速度8m/min
	分辨率0.001mm
Y 轴：	横行行程230mm 最大移动速度4m/min
	分辨率0.001mm
A 轴：	工件头架中心高130mm 最大转速20000deg/min
	分辨率0.001deg／min
砂轮架垂直行程250mm机动升降速度280mm/min
顶尖上工件最大回转直径?250mm
顶尖装夹长度：545mm
砂轮架回转角度：水平/垂直360°±15°
砂轮主轴转速：2700、4000、5500r/min

    3.台湾远山公司展出二台机床。一台FC-50N钻头刃磨床，另一台是FC-200D刀具磨床。其它还有营口冠华机床厂M6025K万能工具磨床和武汉机床附件厂GW-1万能磨刀机，均为普通型工具刃具磨床。
    2、 国外工具、刃具磨床主要展品
5 C* ?; v7 J, Y2 b& Y+ W0 ]
. o1 }& ]( n( Z5 X# S( g    1.德国WALTER公司的HELITRONIC POWER PRODUCTION CNC工具磨床。
3 H! P  e- h7 r0 p4 n    这是一台生产型(PRODUCTION)5轴CNC工具磨床，可用于制造各种金属切削刀具，磨削刀具最大直径为320mm，最大长度为37mm，该机床外形为圆弧形龙门结构，无立柱、结构紧凑，占地面积小，精度高，砂轮芯轴与磨头主轴间的连接用短锥结构，其同心度高，刚性好。磨头主轴两端装有6片不同的砂轮，一次装夹，能完成各种复杂刀具的全部磨削加工。机床配有测量定位系统，将测头固定安装在磨头上，用于实现刀具定位，可缩短磨削周期。磨头主轴功率为18kW，在全功率时，力矩最大可达到19牛顿米。全部数控直线轴都配有光栅尺，用于补偿热膨胀所产生的影响，从而保证磨削精度。
( o( L. J# c  |) J  P. S- v    该机床采用WALTER公司自己开发的专用数控系统HMC500及其软件。在Windows NT操作系统上，操作者只需按动相应的功能键就可进入所需的软件包，屏幕显示所需输入参数，操作简单、方便。图形支持的砂轮管理系统，可实现砂轮的正确选择。除了能提供各种通用刀具磨削软件外，它还开发了一种新的"灵活编程"软件，通过该软件可以把刀具磨床变成能够设计刀具的磨床。在磨削复杂几何形状刀具时，以WalterCAG(计算机辅助磨削技术)为统称的WALTER软件可以大大简化采用CAD设计通过软件来磨削生产精密刀具的过程，在dxf文件中，它既可以进行刀具轮廊的模拟，还可以支持数据处理和软件生成，减少磨削周期。CNC系统还具有故障远程诊断功能，它能够通过调制解调器利用电话在世界的任何地方进行维护服务，它还可以利用摄像机通过视频传送进行电讯诊断。若配上一台WALTER生产的HELICHECK测量仪，通过OTC刀具在线补偿系统可将其与一台或多台机床联机，进行在线测量，实现机床对被磨削刀具的自动跟踪和修正。为提高机床的自动化程序和生产效率，该机床还可配备相应的自动装载机，实现机床的自动上、下料。
* k: Y4 c7 a8 x5 P% z    HELITRONIC POWER系统就是由它和另外三种型号，即：HELITRONIC MINI POWER(迷你型)，HELITRONICPOWER PEGRINDER(修磨型)和HELIFRONIC POWER BG(拉刀磨床)组成的。
    2.瑞士 SCHNEEBERGER 公司的GEMINI CNC 工具磨床。
" X* b& [5 [/ a4 b/ i& N    这是一台5轴CNC工具磨床，它主要用于生产和修磨各种不同形状的小尺寸刀具(磨削大尺寸刀具的CNC工具磨床型号为NORMA)。机床采用立柱移动式布局结构，刚性好，结构紧凑，精度高。磨头主轴为双轴结构，最多可安装6片不同的砂轮，一次装夹，能完成各种复杂形状刀具的全部磨削加工。磨头主轴转为1000～9000r/min，功率为7.5kW，磨削效率高。在深磨削过程中，可同时打开4个冷却阀用于磨削冷却。机床配有自动测量系统，方便刀具的安装及磨削，它采用一个固定安装的三维测头，既可用于测定刀具毛坯几何形状，在刀具重磨前测量又可用来保证刀具磨削质量。对于批量生产，机床可配带上下料机械手，实现无人操作。该机床采用FANUC 160数控系统，5轴5联动：


X轴--磨头纵向移动，最大行程为360mm；

Y轴--磨头横向移动，最大行程为270mm；

Z轴--磨头垂直移动，最大行程为270mm；

A轴--工件回转运动，任意角度；

C轴--磨头旋转运动，最大角度为370°。

& N8 m0 \  f! y    各直线轴分辨率均为0.1μm，各旋转轴分辨率均为0.0001°。全部数控轴都是采用数字交流伺服电机。QUINTO是SCHNEEBERGER公司开发的软件，它适合于磨削各类刀具。开放的编程提供了一个刀具-ISO窗口，让机床产生一个简洁的G代码循环，机床菜单显示，只需输入砂轮形状，刀具特征，位置坐标等参数，操作简单、方便。
    3.意大利SAMPUTENSINI公司的RSB18 CNC剃齿刀磨床。
    这是一台先进的全数控剃齿刀磨床，8轴控制，它加工剃齿刀直径为68～400mm，模数为0.75～12mm，最大宽度为60mm。该机床各轴都有直接测量反馈系统，分辨率均为0.1μm。工件主轴的回转分度运动直接由一个特殊的无刷电机驱动，中间无任何传动件，精度高，主轴最高转速为300r/min。工件滑板的直线往复运动直接由直线电机驱动，无中间环节传动误差，并通过HEIDENHAN光栅或激光干涉仪进行位置确定，确保合成的展成运动准确、可靠，工件滑板最大往复运动速度为30m/min，磨削冲程频率为30～40次／min，最高可达到70次/min，磨削效率高。机床配备了先进的数控系统，可储存10000种剃齿刀数据。它采用该公司自己开发的软件，可选配中文显示，操作者只需按菜单提示输入所需要的工件几何尺寸，齿形和加工参数机床自动计算各轴的调整值并自动完成机床调整。该机床还具有自诊断功能，它能判断输入错误，自诊断故障，判断故障的严重程度并进行安全防范。
    4.其它还有美国的GIDDINGS ＆ LEWIS公司的HR钻头刃磨床和GLEASON-HURTH公司的SRS405CNC剃齿刀磨床等。
    b>3、 国外刃具磨床发展趋势
7 ], P) L* N5 t5 i2 s4 `( r3 i% J    本次展览会汇集了世界先进制造技术，展示了国内工具、刃具磨床制造企业在多轴加工、精密加工以及自动化程度等方面的先进技术。根据上述产品和论述，对展品的结构性能、质量状况、安全防护和技术水平的现状进行分析，可以看出其发展主要呈现下列趋势：
4 r) @% r8 Q8 y4 r. F8 G% Z* k; d    1. 尽管国内机床的数控化率比例在增高。但在数控技术的开发应用以及数控功能水平和加工编程方法等诸方面还存在很大的差距，如德国WALTER公司的HM500数控系统及软件已达到能在Windows
    NT操作系统上输入软件包，实现各种参数要求的磨削以及开发"灵活编程"软件功能，加工复杂几何形状的刀具。若增加在线测量仪可实现全自动循环，还可利用电话联网实现远程诊断。
$ @/ f% J9 e! g    2. 多轴加工技术的发展，可加工复杂型面，尤其对工具、刃具磨床特别适用。它能节省辅助时间，又能提高加工效率，是工具、刃具磨床今后的发展方向。国外如德国Walter公司HELLTRONICYPOWER五坐标数控万能刃具磨床；Saccke公司五坐标数控万能刃具磨床和瑞士Schneeberger公司NORMA75数控万能工具磨床等发展较快，国内也已发展二轴、三轴联动的数控万能工具磨床。
    3. 其它如在机床的安全防护方面，国外大多数已采用全防护，机床防护罩全封闭；国外如德国WALTER公司的HELITRNIC POWERPRODUCTIONCNC工具磨床，已采用自动上、下料的自动装载机，实现整机全自动循环，以提高生产效率和机床自动化程度。此外，国外机床在外型布局、色泽等方面以及加工质量上优于国内机床。
/ _" s, G* Z& N- m    综上所述，国内机床与国外机床在基础技术方面存在一定的差距。由于近年来的努力，差距已逐步减小，工具、刀具磨床产品赶上世界先进水平有希望。

工具磨

请教下，国内的万能工具磨床哪种型号
) k* r1 g( ~$ n: E$ M8 i1 J比较好

五轴工具磨床

工具磨 发表于 2014-4-8 11:09
2 [% e. y% f* q9 u9 i请教下，国内的万能工具磨床哪种型号
比较好

& W) r3 f% Q1 ^% T3 n4 _: {现在数控的每家的型号都不一样，要自己去现场看人家生产的产品的稳定性。

五轴数控磨

要在配有图片就好了

zhangyuan

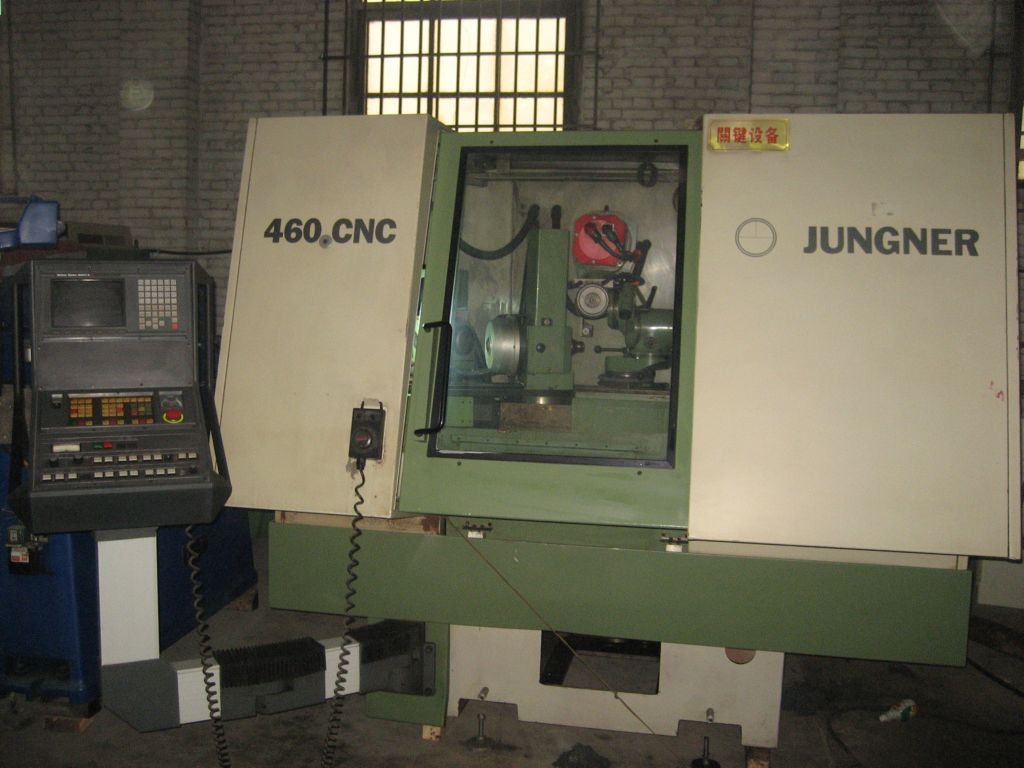

瑞典 勇勒6轴工具磨
