外圆磨床磨出外圆产生椭圆是什么原因

659465712 · 发表于 2014-4-1 23:07:05

您需要登录才可以下载或查看，没有账号？注册会员

×

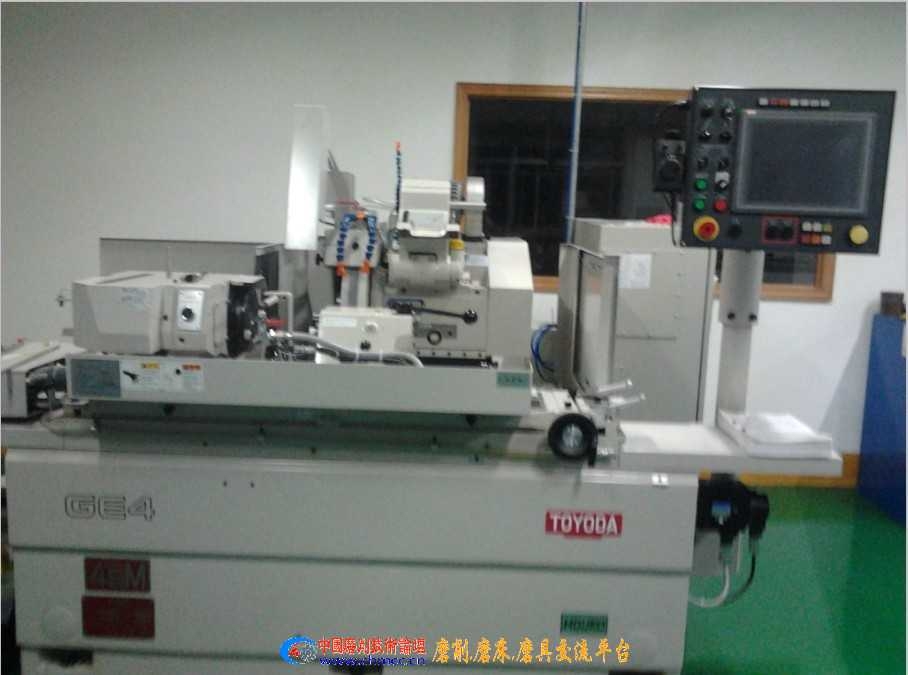

机床是丰田工机GE4P的新机。产品是直径12.7.长度50MM的料。一头打顶尖孔。顶尖孔没有研磨过。磨出来老是椭圆。请教各位师傅指点下。因为本厂也没有外圆磨师傅。有哪位师傅知道哪里有卖磨顶尖孔的机床。以及会操作这种机床的师傅。公差要保证在0.002MM。

KIS18891120 · 发表于 2014-4-2 21:50:21

能退就退了吧。。。。。

km223464 · 发表于 2014-4-2 21:59:05

你没有说明椭圆有多少？最好找个外圆磨床的师傅，顶尖孔虽然重要，也会有其它因素影响椭圆，工件支撑架，带动盘，冷却不足都会有影响。

659465712 · 发表于 2014-4-3 23:12:28

km223464 发表于 2014-4-2 21:59
& `/ j( l8 q$ T你没有说明椭圆有多少？最好找个外圆磨床的师傅，顶尖孔虽然重要，也会有其它因素影响椭圆，工件支撑架，带 ...

椭圆有0.003.工件总长才70多毫米。只磨了40毫米。一头是夹头的。一头是顶尖的。很难找会开这个机床的。

zxq0220 · 发表于 2014-4-4 07:45:49

椭圆0.003！很好了。要想磨的好，最好两头顶磨。
另：顶尖孔研磨可以直接用车床或钻床。

shengjia · 发表于 2014-4-6 08:27:00

估计是夹磨，头架精度问题，顶磨试试

hljs1983 · 发表于 2014-4-6 09:42:28

不要怀疑这机床，找工件的问题吧

热血青年 · 发表于 2014-4-7 18:37:19

如果是工件圆度要求2um，需采用顶磨的方法磨削；工件两端的中心孔的圆度至少在1um以内，所以必须上中心孔磨床研磨中心孔。

zjjxtch · 发表于 2017-1-28 11:19:03

一夹一顶，这么高精度是没法磨的。

dkmochuang · 发表于 2017-2-8 16:04:17

必须用两顶尖装卡，尾座顶工件时力量要小，顶尖润滑

15083767694 · 发表于 2017-2-21 15:45:12

我们180夹一头都不会椭圆，但有锥度，好大

616423189 · 发表于 2017-3-16 14:09:11

15083767694 发表于 2017-2-21 15:45

4 r* E& }0 \% l ]4 ]) R
登录/注册后可看大图

. C6 H% i3 [' y6 D V我们180夹一头都不会椭圆，但有锥度，好大

请问锥度有调好吗
