[R角] 砂轮两边不同斜度接圆弧高效计算对刀法

  [复制链接]
发表于 2014-4-22 01:25:23 来自手机 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
本帖最后由 欧缪无压力 于 2014-4-27 11:03 编辑 & l2 d/ N0 A9 X

! R$ e3 `7 n* \. ]看到论坛一篇误导人的帖子说:两边分中对刀上下对刀就好了。实在看不下去了。
' C. t6 P, e* _6 ~1:)砂轮两边角度修好,计算器及R机装好待用。 ! e. ?# f0 T, D
2:)R机摇至小角度砂轮斜面对刀后XY上下前后轴都清零(尽量在砂轮斜面大端对刀)。 . _2 ]+ {' j5 p4 O2 E
3:)移动Y轴至大角度砂轮斜面对刀后记录Y轴数显。
0 k: g1 ?/ R. X4 o! t' q' E6 U4:)将数显代入以下代数式中“数显/(tan∠大+tan∠小)”(公式借用来的)计算。 ' n, i3 x% F9 T$ ~+ o  T/ S6 ]5 S
5:)X轴抬高至计算出来的数,移动Y轴对刀上下归零,抬刀开动砂轮慢修至X零位。这种圆弧只要确定一个方向,另一个方向就可以 通过移动移动砂轮对刀来确定。, k" W, i( @+ p, S0 o# m
注意: 1 ~& T3 Z$ K" x5 V
所有角度都是以斜度器直立角度为参考,请根据实际形态转换。
8 b& \2 d3 m/ S% M4 d小角度,大角度,是指砂轮两边不同角度既然不同肯定有大小之分。
' L5 W1 j4 J. @1 U6 g! w% [( t. |理解错误不负责! ) T7 _  G+ B. x5 E; O) K- @  D

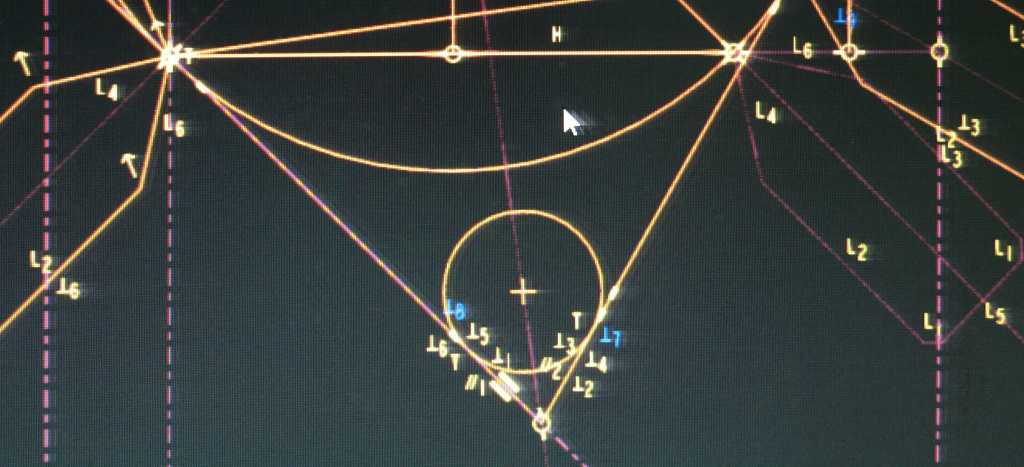

附图一张…
发表于 2014-4-22 21:30:48 | 显示全部楼层

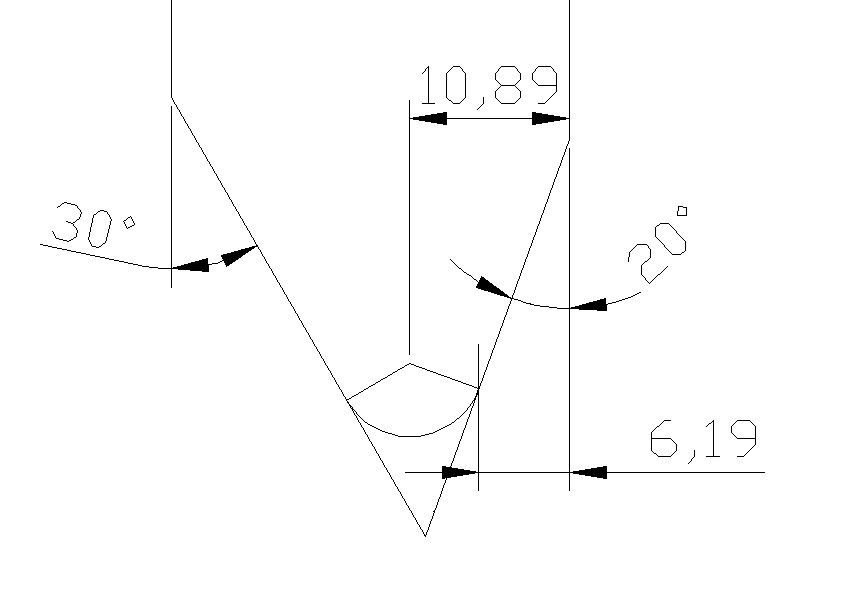

这个东西以前会做,七八年没看到这样的东西,忘的差不多了,个人印象中的理解是找到圆弧与两边不同斜度的切点,砂轮就好修了。碰砂轮侧面归零,然后砂轮抬刀,R器转如图20角度,进刀如图6.19(此尺寸一般可自己计算出来),然后慢慢下刀找圆弧与斜度在砂轮上的切点,找到后归零,抬刀,设定R器转动角度左30度右20度,修至零位即可。很久没验证了,不知这么做是否正确,请指正!

点评

首先要感谢你和大伙分享了你的方法。 这样做肯定是对的,但前提是投影测量砂轮斜度。方法很多种光是先定一轴再定另一轴就有两种,经验告诉我们先定Y轴精度较高,因为R笔尖肯定不是理想中那样尖的。  详情 回复 发表于 2014-4-23 00:23
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2014-4-23 00:23:41 来自手机 | 显示全部楼层
年轻人 发表于 2014-4-22 21:30  这个东西以前会做,七八年没看到这样的东西,忘的差不多了,个人印象中的理解是找到圆弧与两边不同斜度的切 ...

% r+ _1 _6 t3 r, @8 w3 Y首先要感谢你和大伙分享了你的方法。5 C6 j' \3 X& K2 l$ v+ Z! d
这样做肯定是对的,但前提是投影测量砂轮斜度。方法很多种光是先定一轴再定另一轴就有两种,经验告诉我们先定Y轴精度较高,因为R笔尖肯定不是理想中那样尖的。
发表于 2014-4-22 07:11:04 | 显示全部楼层
Y轴移动量知道但砂轮向下修多少?不会有台阶" [* h! A/ `' p  c; Q! l; i( F
来自安卓客户端
发表于 2014-4-22 07:11:39 | 显示全部楼层
Y轴移动量知道但砂轮向下修多少?不会有台阶9 D. o- u$ J, B
来自安卓客户端
发表于 2014-4-22 07:54:55 | 显示全部楼层
谢谢,分享
发表于 2014-4-22 09:42:43 | 显示全部楼层
楼主是一个负责任的技术; G& q: C9 j( v  _  ]
来自安卓客户端
发表于 2014-4-23 07:19:39 来自手机 | 显示全部楼层
好像在说我误导别人了,自己要不懂方法,千万不要乱说别人的方法就不对,那按那么一大堆谁还去研究啊,搞个简化的也好啊

点评

真对不起,我没看过你的帖子,我看的是里面一张红色图片。很想学习一下你的方法。  详情 回复 发表于 2014-4-23 09:38
 楼主| 发表于 2014-4-23 09:38:42 来自手机 | 显示全部楼层
魔界精英 发表于 2014-4-23 07:19  好像在说我误导别人了,自己要不懂方法,千万不要乱说别人的方法就不对,那按那么一大堆谁还去研究啊,搞个 ...
+ ~6 f/ k+ z7 I1 i
真对不起,我没看过你的帖子,我看的是里面一张红色图片。很想学习一下你的方法。
发表于 2014-5-4 20:05:17 | 显示全部楼层
不错,有图有真相
发表于 2014-5-12 09:30:43 | 显示全部楼层
{:soso_e189:}
发表于 2014-5-12 21:00:21 | 显示全部楼层
楼主好人,感谢分享!- F4 K( ~" C- C& f, Q9 C
来自安卓客户端
发表于 2014-5-13 21:05:51 | 显示全部楼层
这贴神了,顶一个
发表于 2014-5-13 21:26:13 | 显示全部楼层
这个我以前有做过,但不是像你那样做的,不知道你那个公式是自己计算出来的,还是借用别人的?   Y轴不断的分中,直到刀尖碰到两边斜度时Y轴数显都为0,这样有错吗?

点评

我也是这样做的  详情 回复 发表于 2014-5-14 22:49
发表于 2014-5-14 21:37:30 | 显示全部楼层
我只想说给力
发表于 2014-5-14 22:49:06 | 显示全部楼层
AZ321 发表于 2014-5-13 21:26
: T1 Y9 J* M0 J0 l$ Y这个我以前有做过,但不是像你那样做的,不知道你那个公式是自己计算出来的,还是借用别人的?   Y轴不断的 ...

" g) J. x  |& _2 C5 P; W我也是这样做的
( R* `7 i- A9 c/ I
