斜度接R求平位计算方法

AAAAAAAA · 发表于 2014-5-19 22:22:03

您需要登录才可以下载或查看，没有账号？注册会员

×

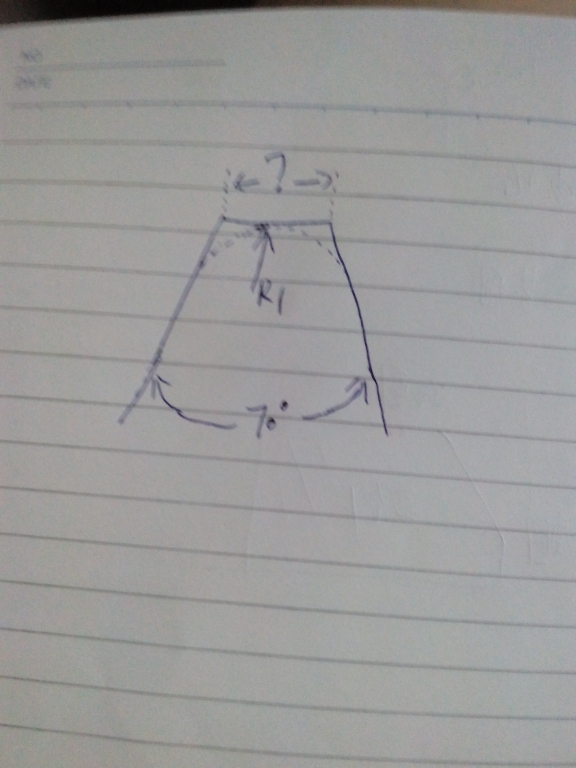

本来会算的，但刚换了个小厂，天天磨平面，切槽，搞了一个月，技术活都忘完了！想不起来了，晕死，求哪位指点一下，谢谢了！

AAAAAAAA · 发表于 2014-5-21 22:11:55

求指教啊，就一个地方想不起来

天道▂▂酬勤 · 发表于 2014-5-21 22:27:13

AAAAAAAA 发表于 2014-5-21 22:11
' m5 K7 ? ]+ r) Y5 }/ b& ^4 w: ?% S求指教啊，就一个地方想不起来

能明白吗？做几个辅助线就好了

836340665 · 发表于 2014-5-27 18:02:49

用CAD就可以啊

AAAAAAAA · 发表于 2014-5-27 21:02:23

836340665 发表于 2014-5-27 18:028 @, i7 x6 n4 I5 T0 [2 F$ O7 s4 ]
用CAD就可以啊

会算，一步就可以算出来的，但是那个简化公式忘记了！求哪位大师指点简化公式！

DAQING · 发表于 2014-5-29 22:32:01

35°的正切乘以R。你这个忘得理由太可笑了。到底是怎么回事。自己最清楚

AAAAAAAA · 发表于 2014-5-30 21:20:36

DAQING 发表于 2014-5-29 22:320 n7 Q# H3 w3 X$ D! I% ~
35°的正切乘以R。你这个忘得理由太可笑了。到底是怎么回事。自己最清楚

平位尺寸正确答案是1.04, 你的方法算出来等于1.4差了几十条，我用其他的方法算出来的，以前有个师傅教过我一个简化公式，确实是忘记了，不知这位大师有没有动手做过这种类型的工件。

双双双俊 · 发表于 2014-6-11 20:20:45

35°SINx1-1

AAAAAAAA · 发表于 2014-6-11 22:28:30

双双双俊发表于 2014-6-11 20:20
* U: `% R" j3 z$ U5 X. }! d& `" i35°SINx1-1

NO NO NO

392073327 · 发表于 2014-6-18 08:37:22

听说正角度上的r用cos 反角度用sin

justorys · 发表于 2014-6-19 13:05:24

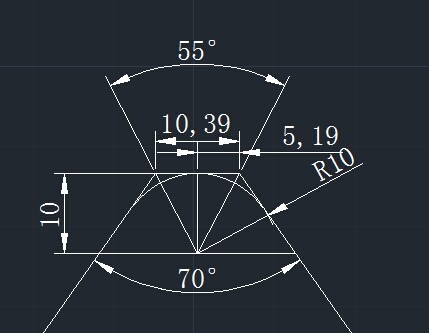

这样就很明白了吧，

xuanxuan · 发表于 2015-3-23 21:10:10

我是新手看不懂

my520mc · 发表于 2015-4-13 10:04:25

justorys发表于2014-06-19 13:05:24

, J" `+ @: i2 Y( e3 L; s! y
登录/注册后可看大图

7 f% E9 s m' Q1 P' s/ ]2 c8 T这样就很明白了吧，

跳秒 · 发表于 2015-4-13 18:23:36

确实

吸血鬼 · 发表于 2018-2-28 21:10:34

这种东西不需要公式，会画图就会算
R/SIN35得到的数 -R
用这个数字XTAN35
然后X2
就是结果
画图麻烦，你按照我说的自己画线
