无心磨床通磨时，磨削砂轮如何修整

tianma1980 · 发表于 2014-6-6 11:25:22

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

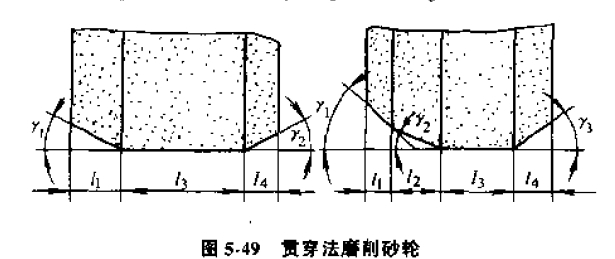

无心磨床通磨简单圆柱体砂轮形状

大家好。本人是新手，刚接触无心磨床。向大家弱弱的问一下，无心磨床通磨简单的圆柱体时，磨削砂轮需要修整成图中所示的模样呢，还是简单的将平行砂轮表面修的平整光滑即可。

老研磨 · 发表于 2014-6-7 19:08:35

呵呵你好，那是理论上的修法，通常情况下是不用那么修的，在修砂轮前先把砂轮两端倒一下角，然后再修砂轮，倒角也不用像I1和I4那么大，很小的角度就行

tianma1980 · 发表于 2014-6-8 23:26:59

老研发表于 2014-6-7 19:08
; u4 d& ^+ ^0 ]+ ]$ P( G6 f2 _呵呵你好，那是理论上的修法，通常情况下是不用那么修的，在修砂轮前先把砂轮两端倒一下角，然后再修砂 ...

多谢老研兄。虽然说书中自有黄金屋，书中自有颜如玉，但没有实践还是不行的。另外想向老兄再请教两个问题。1：关于导轮的单叶双曲面。如果说将导轮修整理想状态下的单叶双曲面(当然，这是不可能的），让工件和导轮达到完美的线接触。磨削区不是为100%了吗。所以为了让磨削区达到80%左右，则要人为地让所修的单叶双曲面和理论上的的完美的单叶双曲线有一定误差，这样才能控制磨削区范围。不知道，我这样的理解是否正确。另外在论坛中有朋友说贯穿磨时，导轮不用修成单叶双曲面，以下为该朋友的留言--“晕，导轮修凹通磨谁告诉你的，通磨和修导轮有关系么？，通磨是调整导轮度数好不好啊，度数两度即可，压磨零度，大家A1040，B1040，1080，高精度12机不懂的可以问我，我主要装配调试和负责修整器和30,40生产，没到工序我都知道，大家那里不清楚可以问我”--，请问老研兄，这位朋友说的对不对？通磨加工简单的圆柱体，是否存在不需要将导轮修成单叶双曲线的情况？麻烦老研兄能在百忙之中给予解说一下。多谢！！！

老研磨 · 发表于 2014-6-9 12:44:06

你好，你知道单叶双曲面，点接触、线接触，说明你对导轮这方面的知识还是很懂的，但还没完全吃透，因为垂直角稍大于水平角，所以即便导轮修整成理论（理想）状态下的单叶双曲面旋转体时，磨削区也不会100%，80%的磨削区不是靠误差修整出来的，也不是按理论参数一次修整出来，就能达到80%的磨削区的，因牵扯到机台精度和误差。关于无心磨的使用，智者见智、仁者见仁。我只有尽可能的帮到你，不可评判熟对熟错，可加我 QQ 471182583，私聊

tianma1980 · 发表于 2014-6-9 21:38:15

老研发表于 2014-6-9 12:44
K4 k7 [0 `" z& R9 G你好，你知道单叶双曲面，点接触、线接触，说明你对导轮这方面的知识还是很懂的，但还没完全吃透，因为垂直 ...

多谢，老研兄。经你的解释，我有点明白了。看了几本有关无心磨床的书，里面都只介绍了导轮修整角和金刚石笔偏移的计算公式，并且不同的书计算公式也有所不同，都没有介绍这两个公式是如何推导出来的，所有只知其然，不知其所以然。

老研磨 · 发表于 2014-6-10 14:20:21

你好，金刚石的偏移量，取决于工件安装高度，论坛里有这方面的帖子和图解，首先你要把垂直角、水平角、位移量、安装高的作用搞清楚，搞明白后再根据你的工艺要求来调试机台

tianma1980 · 发表于 2014-6-13 16:23:46

你好，老研兄。你的留言我已经看了。写了回复但是论坛上显示没有权限不能回复。关于是哪个群和网名。我还没搞清楚如何查看自己所在群和网名。我注册该论坛的用户名是“tianma1980”。我已加入你的QQ. 关于导轮垂直角，水平角，位移量，安装高等的作用，我也在进一步学习和了解中。另外关于我对磨削区的初步看法，我发了一个帖子：http://www.chmcc.cn/forum.php?mod=viewthread&tid=71632，请老研兄给予看一下我的理解是否正确。

销销磨工 · 发表于 2014-6-26 22:52:47

简单的将平行砂轮表面修的平整光滑即可

tianma1980 · 发表于 2014-6-27 10:39:53

销销磨工发表于 2014-6-26 22:52
3 h1 R* O, w6 W; E3 r7 }简单的将平行砂轮表面修的平整光滑即可

多谢！理论和现实操作相差很大：）

jason2659 · 发表于 2014-6-30 21:43:07

一般都修成有倒角的，工件进入砂轮，无倒角就会有可能产生螺旋纹，另外无倒角，将会造成入口处，磨削量大，加快了砂轮的磨耗，加工小工件时，就会卡工件而撞砂轮，打坏拖板。
另外不管通磨与切入磨，都是线接触，导轮角度与工件大小有关，与加工类型无关。
希望对你有帮助。

tianma1980 · 发表于 2014-7-3 23:29:24

jason2659 发表于 2014-6-30 21:439 {1 l/ b1 {5 M
一般都修成有倒角的，工件进入砂轮，无倒角就会有可能产生螺旋纹，另外无倒角，将会造成入口处，磨削量大， ...

我们用的是树脂金刚砂轮，没有办法倒角
