无心磨床初学者对无心磨床磨削区的概念理解

tianma1980 · 发表于 2014-6-13 15:33:54

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

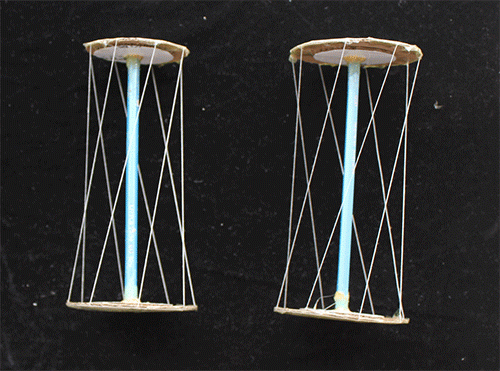

大家好。初次接触无心磨床，对无心磨床的磨削区概念很是模糊。所以今天制作了两个导轮修整后的模仿道具。如图所示。


左面是金刚石壁回转一个角度但没有偏移情况导轮修整后形状。右边是金刚笔既回转一个角度又有偏移情况下导轮修正后形状。
经过观察，我是这样理解磨削区的：如图所示

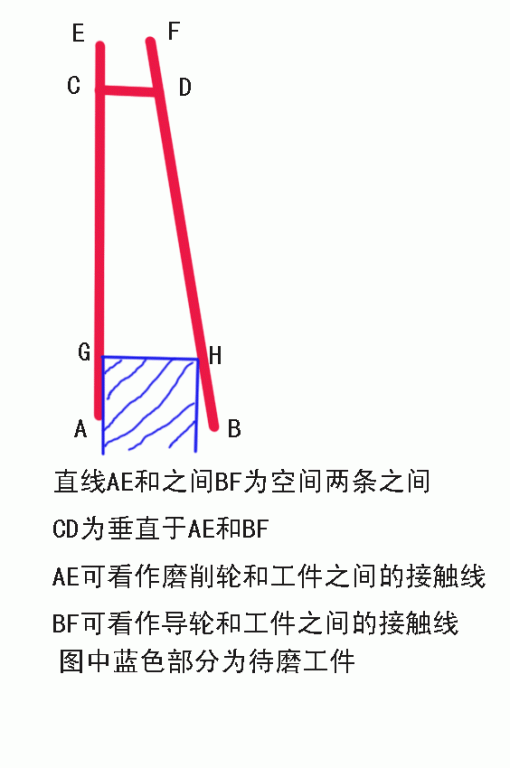

这是金刚笔回转一个角度（当然这个角度必须小于导轮倾斜角），并做偏移后修整出来的导轮和磨削轮之间的关系。线AE为磨轮和工件之间的接触线，线BF为导轮和工件之间的接触线。这两条线不在一个平面内，而是空间不相交的两条直线。线CD是它们之间的最短之间距离。蓝色区域是待磨工件。
线GC区间就是无心磨床的磨削区。当工件过了C点后，线AE和线BF空间距离加大，磨削轮不在对导轮有磨削作用。请高手指导，我这样理解磨削区是否正确？

tianma1980 · 发表于 2014-6-13 15:35:53

不好意思。第一个图中右边是金刚石壁回转一个角度但没有偏移情况导轮修整后形状。左边是金刚笔既回转一个角度又有偏移情况下导轮修正后形状。

tianma1980 · 发表于 2014-6-13 15:51:13

第二个图中是直线AE和直线BF为空间两条不相交直线

tianma1980 · 发表于 2014-6-13 16:32:12

另外想补充一点看法是关于导轮水平角要小于倾斜角问题。如果导轮水平角等于倾斜角，那么直线和AE和直线BF将会是同一平面的两条相交直线。他们之间形成了一个梯形。那么磨削区将会延长到E点，不符合磨床的使用要求。以上都是自己对无心磨床的粗略见解。还请论坛上前辈们给予指正。

老研磨 · 发表于 2014-6-14 09:57:34

tianma1980 发表于 2014-6-13 15:35
6 {7 P1 i/ c; ?4 s不好意思。第一个图中右边是金刚石壁回转一个角度但没有偏移情况导轮修整后形状。左边是金刚笔既回转一个角 ...

呵呵刚看图时我也觉的你说反了，往下看时，才看到纠正，很形象

老研磨 · 发表于 2014-6-14 10:06:49

以后发图片，最好是表注图1、图2、、、这样就不会说错了，你的悟性很好，模型也很生动，对初学者有很好的启发。模型中的线就是理论中的导轮母线

tianma1980 · 发表于 2014-6-15 00:17:54

多谢老研兄点评。以后还要向您多多请教。

老研磨 · 发表于 2014-6-16 06:35:16

客气, 深入学习,相互交流,

研磨者 · 发表于 2014-6-27 00:13:56

我发现你非常用心,改天一起深入讨论下

tianma1980 · 发表于 2014-6-27 10:37:54

研磨者发表于 2014-6-27 00:13' L5 d9 g* i+ {
我发现你非常用心,改天一起深入讨论下

呵呵。我现在是小学生，要虚心想您们这些老师学习。

oujb0610 · 发表于 2014-6-30 14:11:34

我也想学，但总看不懂你们说的东西。

老研磨 · 发表于 2014-6-30 16:24:10

慢慢来，干中学，学中干，很快就会入门的

80无心磨 · 发表于 2014-6-30 22:25:22

有兴趣才能学好！！！继续加油吧！不知道你磨什么工件精度要求多少！

tianma1980 · 发表于 2014-7-1 10:16:41

80无心磨发表于 2014-6-30 22:25
4 p0 v/ z8 Q2 b! |8 w有兴趣才能学好！！！继续加油吧！不知道你磨什么工件精度要求多少！

我们工件材料比较特殊，是类似于玻璃的一些天然矿石。因为刚接触无心磨床，对磨削区是如何形成的，以及影响磨削区的因素比较模糊。现在刚买了一本钱安宇的《无心磨床》看，感觉不错。上面比较详细的介绍了各种因素对磨削区的影响。以后有什么心得，再和大家分享。

858899 · 发表于 2014-7-1 14:59:37

头一开始你说反了，后来又改正的，你能发出来这样图片与理论，还说是初学者，一定和你看的那本书有很大的关系吧，从哪买的，可否透露一下

不懂也要问 · 发表于 2014-7-1 15:10:31

很好很强大，请问导轮水平角大于倾斜角是什么状况？？
