想问问外圆磨上锥度的正确磨法

古董1883

想问问外圆磨上锥度的正确磨法
0 E. U, h; y. @3 P& G, C
从来没做过，说下我现在暂时学习到的，请师傅指正
例如做莫氏3号锥度
: x* Y/ r- D& C, j) N锥度C为1：19.922莫氏3号锥
利用公式tan(a/2)=c/2
/ |5 ]( y7 k( J" x在电脑上算出圆锥角为2.8736
# z/ _% X6 H" c/ `% d1 d所以需要扳动工作台的角度为2.8736/2=1.4368度
大致磨出锥度后用万用角度尺测量或锥度规检测，然后再做工作台微调。
不知道是这样步骤吗
还有个问题 为什么我在电脑上算出的圆锥角和书上表格上有小小出入
比如锥度C为1：19.922莫氏3号锥，表格上是2.875402°
; j; D: h3 V8 p  u' x8 A$ |, ^而我在电脑上用正切公式算出的是2.873593，其他的都不一样，但都相差不大，怎么会这样呢？

鲨鱼

看角度刻线是不可靠的，尾架段有个百分表是半精调（也可以是在头架段，也可以是千分表），没有表的机器可自己装一个，非常方便操作。
1 m7 B9 l% d' K' }表的读数是根据上工作台旋转中心到该表的距离而定的，好的磨床会给你它的数据。作用无非是让要磨的工件圆锥母线与下工作台导轨平行。由于该法是用弦长代替弧长，是个近似值，所以所调角度越大误差也越大，还有表的行程也有限制。
最后确定还是要靠着色法，比如不管你是70%还是80%的接触要求，几乎所有锥度都要求大头硬（接触可靠），靠看表加机床误差，一般调不出来的。但一只百分表确实可以让操作人员减少很多很多工作量！计算方法就是三角比。用到tan等三角函数就有点繁叙了。

古董1883

我相信你的方法肯定是准确的，因为都是通过实践而得出的方法，并非只是纸上谈兵，但是有点难以理解，我觉得旋角度是该旋多少角度就多少角度，但用百分表打的话是距离，同样是转0.20MM比如说，但工件长度不一样，转出来的角度应该就不一样了吧。
$ o. R! W8 {0 o) h' e4 y* l# {& m哎，这个东西书面交流就是不太好理解，wangyonghui 大侠有Q吗，我加你，或者你加我的，我的是l8l-664-032，王锋大侠也加我哦

wangyonghui

外圆磨削锥度和工件的磨削长度有关系，比例为长度100MM的工件头尾相差0。01MM，则需要旋转工作台0。047MM。也就是百分表4。7格的样子。这个也是TAN算出来的，但是调整出来的也是理论值，也就是说只会很接近实际值而已，磨削时候受到轨道直度和其他各种因数的影响，会有差，需要自己去慢慢调整，这个就是经验和对该操作机台的熟悉程度。

用心

我想应该先把顶尖跟砂轮调直再加上相应的角度吧

古董1883

谢谢两位的回复。
5 z% @- x' y3 n; l; ]3 D楼上说的把顶尖跟砂轮调直是什么意思

王锋

楼主你的操作基本正确。但磨锥度小的件有一个方法简单些。可以不用查表。只要算出锥度(大头直径减去小头直径后除以长度)再乘以一个常数(28.7)所得的职就是磨床工作台要扳转的角度了。

wangyonghui

常数是28。7？不会差那么多吧，我们的是480哦。
比如50MM长，锥度0。02MM。那么0。02除以50，再乘以480，这样算下来就是0。192，也就是说你工作台旋转百分表19格。你哪个常数我觉得有点问题。。。。。。。。。不知道你在那里看的

古董1883

非常谢谢楼上的回复
第一，我知道为什么我在电脑上算出的圆锥角和书上表格上有小小出入
0 k0 k+ K' U8 y& ?0 M6 A* ~+ G是我自己搞错了，前面直接按tan=c算了,数值有点出入。
其实严格按照tan(a/2)=c/2这个公式计算是准确的。
2 w/ _1 w; N2 B$ u9 Gtan(a/2)=(1/19.922)/2,a/2=1.437700878,a=2.8754017,ok

2 e; r0 Z4 A5 E; b; w第二，按照楼上的方法，与用三角函数算出来的数值基本接近，又很方便，真不愧是长期累计的经验
:victory:

王锋

你是不是讲我的方法啊！我是王锋。我的常数方法可以解决锥度12度以下的工件没什么误差。我用了十年了。对付莫士锥度十分理想的。

古董1883

一，我拿图纸，用王锋大侠的方法和用三角函数算出来的角度很接近，在说用了这么多年，我也听说在车床上车锥度也可以用此方法，说明肯定没问题。
二，wangyonghui 大侠说的，我想应该是这样，一般床子上在调锥度那里是没百分表的，只是一个金属板的刻度表，但我知道有些床子在调锥度那里是有个百分表，wangyonghui，你的床子是这样的吧，所以以你旋百分表几格和看属板的刻度表来旋角度，数值肯定大不一样了，
, w3 X! j  n& q3 V4 G6 p1 U. k+ @三你的锥度是0.02,那就是1：50的锥度，是吗 ，因为，一般锥度在图纸上表示都是1：12或1/12，1：15或1/15，7：24或7/24
这是我理解的，还不确定，还请帮忙指正。
没有师傅带真是无奈啊，还好有这个平台可以交流，感谢各位大侠的帮助。

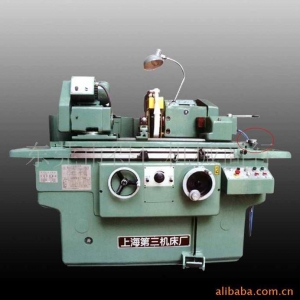

2 j6 R* I( o9 L1 |6 w看图片红圈处，安装有百分表

wangyonghui

! P- N0 [, z. `. V; d4 U( ]# s
. K: E8 O$ i3 d3 o4 a- R因为我们是要做最直观的数据，要的是结果，所以我们的公式主要针对操作人员最简单方便的调试方法。百分表显示的读数调整直接就可以调整好锥度了，你说的0。2度在外圆刻度上根本体现不出来，你根本不知道你调整多少度，比如我现在知道我要调整角度0。05度，那你去调整的话，根本不知道调到多少了。但是按照我说的算法和调整方法就可以很快知道你需要调整多少，而且很准确的。不用百分标调整机床~很难调整很准确的，我们磨300长的要求也要直线度1UM，圆度1UM以下的

wangyonghui

我说的锥度是说2头相差是0。02MM，你标的百分表是我说的调整用百分表。

外磨工

都是高手哇

古董1883

楼上的高手发表下你的意见啊,不要太保守嘛

王锋

哪个叫wangyonghui的家伙根本就是问非所答。楼主问的是磨圆锥的零件时怎么样确定机床要扳转的角度。而他答的是磨圆柱零件时产生锥度的调整方法。还300mm长呢？我看他都未试过在一米磨床磨1100mm长。在一米半磨床磨1700mm长的料。还不需要用扶架呢。

古董1883

我想他的出发点肯定是好的，想与大家分享更多的操作方法。
