键和18CNC无心磨的导轮金刚笔如何更换

lei3108

请问键和18的导轮金刚笔如何更换
. T  v* Z& ~9 h9 `
( }9 g. j6 D2 N  ]

+ Z2 ~9 e2 O6 M- t' U) Y

研磨者

你这个是数控的，不能按正常的拆。
: Z9 N/ u! ]& B; Z" S  g* t

2 c% D# `- [/ x  K% n1 Z! \

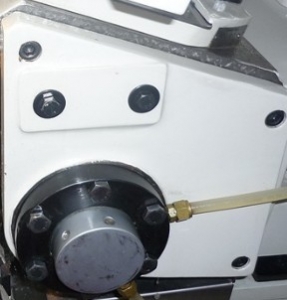

( b" D& y% A3 p# x要先拆前端合金轴承，上面的6个外六角螺丝 17MM的
# K& h6 `& a1 F0 Q3 G; ?

! {' Q" U) R" t$ R) q3 w  t( o
# k0 k7 x8 }! }0 d) N! w
, A  V8 J  S$ u- O
' m6 U& o' f1 E然后把3个M10 的内六角拆掉，把这个侧盖拿下来。

. D0 p/ w+ X* }% W

把修整器开到前面来 就可以看到这个了，换掉即可，好像是 M4的内六角扳手。
. W8 [, m  @6 w2 R0 P



! _* i0 ?9 v5 t( _7 x5 u/ |) K

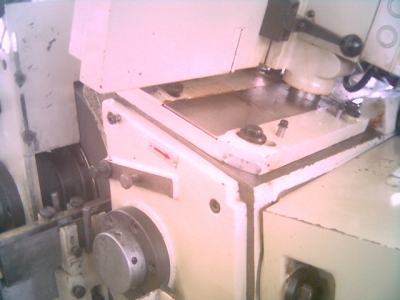

) ^  B3 T7 U% p/ I' o8 |下面的拆卸方式是普通型号的。各种台湾磨床基本都能用
6 v: A& [  v' A
6 r4 r: f$ d! f& j
0 n1 m9 ^' Y* J" C. z
: z& m7 n$ \5 ^  {5 s, O% @* A! c* U

7 |' O8 T& l3 w; j这个地方有3个 M5 的内六角螺丝固定的，把这3个螺丝拆掉。
! X* G7 E) b+ u0 _( V

, z( h: N, W* E, ]
$ x6 m7 U! ^+ E/ a& b
$ I. L7 W% d1 r0 L0 B1 x1 j: n
7 K; U+ d' ~) N  d* U: a
8 f$ P. L1 [9 l
正面有1个M6的内六角螺丝把他取下。
- y, ]6 F  Y# h0 U2 H# E  `
/ H0 L$ Q) E8 g) H  r

- b( i7 k; ]0 g5 m侧面有个19外径的六角头螺丝，松开，里面还有个铜的部分，也松开，不需要拿下来。
6 R$ l6 d# ?7 ^2 E* j/ X


  H9 V! i4 Q4 p8 K) N- J然后用力往上拉3个把手就可以拉出来换了。

5 z/ _0 U( ^% u# ~9 o; N# @+ w1 i

换好后以上部分还原这个螺丝不要过紧，否则修整器进刀很重

5 A7 \5 g! n) a9 n4 ~& b
+ M0 K2 a7 i$ f/ [6 a如果这样拉不出，可能是生锈，如果是卡住了，那么可能是里面有导轮位移修整器。这就需要从前面拆掉更换了。
* C8 J8 n- t# i9 g

拆前面跟拆砂轮一样。

鍵和無心磨床

感謝 遠思 的詳細介紹
! C8 C& Q1 U/ |3 Y( |' Z現在鍵和新型的cnc導輪修整鑽石已經可完全退出不需再拆調輪蓋了

无心圣手

学习了遠思的介绍，我很是受益！我也用的是此种类的床子是不需再拆調輪蓋了，我换过几台很方便的。

jianshin

谢谢远思了 我刚好才接触18型的没几天 以后你的方法我也刚好用的着
