外圆磨床加工零件上不了顶针怎么磨啊

chen19900 · 发表于 2014-7-4 23:53:02

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

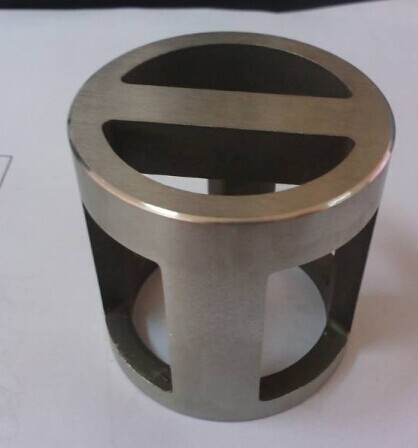

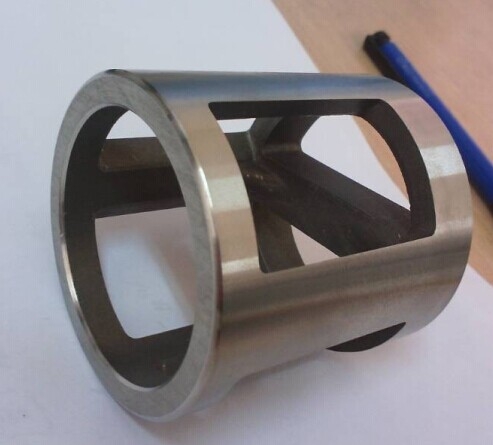

有什么夹具能外磨能磨端面也可以磨一下一刀磨好外圆之后去靠端面之后靠过的地方去平磨打底在磨一下垂直度就出来我的主要是垂直度保证0.02 有谁知道这个怎么弄请多指教我QQ121785670 最好能画个工装图纸给我简单的也可以谢谢了

zxq0220 · 发表于 2014-7-5 08:37:03

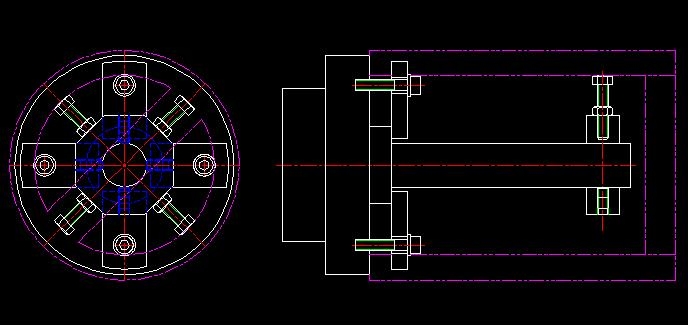

简单画了一个，尺寸可自行修改。

卡具1.dwg (45.02 KB, 下载次数: 3)

鲨鱼 · 发表于 2014-7-5 11:42:42

很好的夹具设计。

zhengwei · 发表于 2014-7-5 18:43:50

是个人才啊楼上

chen19900 · 发表于 2014-7-5 21:47:09

zxq0220 发表于 2014-7-5 08:37
, }* p' d1 ]0 ^; u! M Q简单画了一个，尺寸可自行修改。

没看明白你那工具是压板么还是上螺丝后面那个长长的是什么

chen19900 · 发表于 2014-7-5 22:04:25

zxq0220 发表于 2014-7-5 08:37
* W/ U0 f$ g! `9 ]9 M0 ~9 G简单画了一个，尺寸可自行修改。

最好给我三D图纸我才看的懂不好意思我对图纸不是很熟悉

zpngbrs · 发表于 2014-7-5 22:37:28

本人落后不会CAD,画个草图，图中工装是用螺钉连接在磨床法兰上，工件加工前先上平磨磨两面端面，保证平行0.01，工装紧固在法兰上后，磨外圆，靠端面，与工件内孔配磨，间隙0.03～0.05，将工件套在工装上，末端经螺钉将压板紧固，压紧工件，如果工件内孔没有加工，可以将工装外圆做小一点，磨外圆的时候，用表校正一下，压板压紧即可！

zpngbrs · 发表于 2014-7-5 22:39:49

还有一点，就是工装轴芯部分要比工件内孔深度短

zxq0220 · 发表于 2014-7-6 07:26:47

本帖最后由 zxq0220 于 2014-7-6 07:28 编辑

zpngbrs 发表于 2014-7-5 22:37+ w! j6 M6 M3 j$ ^2 L0 ?" d$ y5 l
本人落后不会CAD,画个草图，图中工装是用螺钉连接在磨床法兰上，工件加工前先上平磨磨两面端面，保证平行0. ...

方法不错{:soso_e179:}。芯轴可以在磨床上自磨定位台，这样可保证工件定位精度。

chen19900 · 发表于 2014-7-6 11:08:50

zpngbrs 发表于 2014-7-5 22:37- W/ f, U" q2 R, y9 r& C
本人落后不会CAD,画个草图，图中工装是用螺钉连接在磨床法兰上，工件加工前先上平磨磨两面端面，保证平行0. ...

看懂了谢谢芯棒要先车打中心孔在磨外圆磨好跟产品孔差不多了在两边打孔上螺丝那种的之后在线切割切一点当压板这样好像好点对吧

KIS18891120 · 发表于 2014-8-17 20:47:58

这产品好像在玉环这边也有，但加工艺好像是先磨好了在线切割的。这玩意量好像还有点大

万能魔头 · 发表于 2014-8-18 19:21:43

#如果批量建议改装一下机床干的更效率#

tenghang520 · 发表于 2014-8-26 22:18:14

做个锥度心轴就可以搞定了呀~

株洲硬质合金 · 发表于 2014-9-13 17:27:09

本帖最后由株洲硬质合金于 2014-9-13 17:29 编辑

批量加工要做别的夹具去看看无心磨的原理咯( 万能磨做无心磨用）

mobangfu · 发表于 2015-1-11 04:48:23

方法就是上螺丝的工装

向往出众 · 发表于 2015-1-11 12:31:12

很简单用三爪自定心卡盘夹内孔磨外圆靠端面，然后上平磨
