求测量方法，简单就好

wwwzzhhnet · 发表于 2014-8-6 22:01:39

您需要登录才可以下载或查看，没有账号？注册会员

×

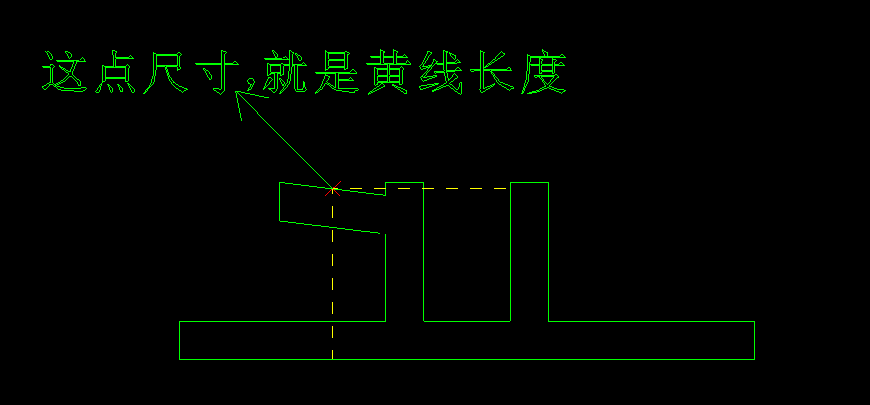

工件就是一长条，这是横截面。
图片没解释好，黄线就是尺寸工差，工差不严都在10丝，但是不好测量，求简单测量方法，做个小工装什么的都可以

shy012 · 发表于 2014-8-15 12:42:34

做个标准角度量块

ywjianghu · 发表于 2014-8-7 06:48:31

你标的这个点，是不是斜坡的中点呢？貌似这个点是个破确定点。
测量的话，明确性很重要。

zxq0220 · 发表于 2014-8-7 07:57:38

可以简单的用磁力表座+百分表，在平板上进行测量。工件要以左边定位。
用比较法，先用一个正确的产品校对好百分表的读数，然后再逐个将要测量的工件放入测量点。

玉封淼水 · 发表于 2014-8-7 14:44:47

提示: 作者被禁止或删除内容自动屏蔽

007 · 发表于 2014-8-7 20:53:31

可以换算到左边斜面最高点测量

wwwzzhhnet · 发表于 2014-8-8 20:16:11

ywjianghu 发表于 2014-8-7 06:48
" f' L# w' Y7 R你标的这个点，是不是斜坡的中点呢？貌似这个点是个破确定点。9 I- G$ ^) L! \: V$ X5 j
测量的话，明确性很重要。

不是中点。但能确定啊，比如X轴黄线是50，那Y轴黄线必须是40.这只是打个比方

wwwzzhhnet · 发表于 2014-8-8 20:20:27

zxq0220 发表于 2014-8-7 07:57' ]: n- o, i) X( j' ~
可以简单的用磁力表座+百分表，在平板上进行测量。工件要以左边定位。
2 T( M W1 p2 f" j! d5 Q+ b6 r6 r用比较法，先用一个正确的产品校对 ...

新产品，试验中，此工件长2米，做一次不容易

wwwzzhhnet · 发表于 2014-8-8 20:24:17

007 发表于 2014-8-7 20:53
" f) v4 \3 V% J可以换算到左边斜面最高点测量

讨厌的设计啊，工艺员商量好机会了，什么都可以放工差，唯独这个点必须测出来，工差虽然也不严

zxq0220 · 发表于 2014-8-9 07:54:18

wwwzzhhnet 发表于 2014-8-8 20:20) q% f" ?3 O, ^4 L6 `2 F
新产品，试验中，此工件长2米，做一次不容易

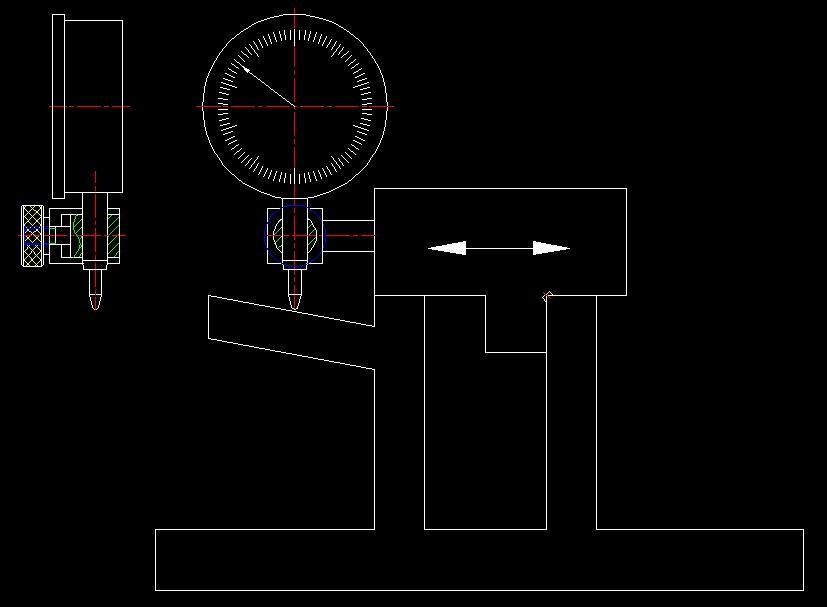

可以做个手持测量装置，使用时也要在正确的产品上对好百分表。如下图：

CL6.dwg (47.88 KB, 下载次数: 2)

wwwzzhhnet · 发表于 2014-8-9 22:41:15

zxq0220 发表于 2014-8-9 07:54
' B7 m8 i. ~/ P7 l8 {6 C可以做个手持测量装置，使用时也要在正确的产品上对好百分表。如下图：

谢谢，方法很不错，就按你的来了。

谭宾怀 · 发表于 2014-8-30 00:14:46

标准角度量块

betterman · 发表于 2014-9-2 07:10:42

zxq0220 发表于 2014-8-9 07:54# ]7 ^7 V! w+ L% S7 @+ L7 m
可以做个手持测量装置，使用时也要在正确的产品上对好百分表。如下图：

好方法！学习了！
