无心磨棒材类圆度检测工具

研磨者 · 发表于 2009-11-19 23:17:15

您需要登录才可以下载或查看，没有账号？注册会员

×

这个工具在很多厂家都能看到，但是还有很都人不知道是什么样子的，很多人没有见过。现在把图片发出来，大家一起讨论下吧。

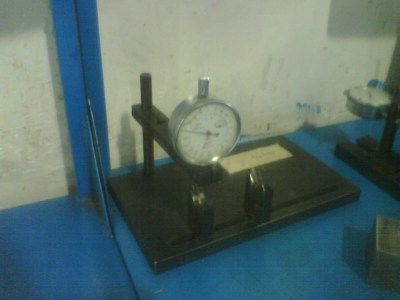

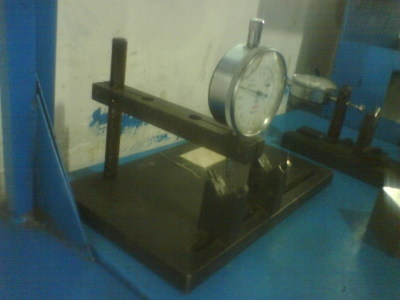

粗磨可以用普通的千分表。

135453 20090518.jpg

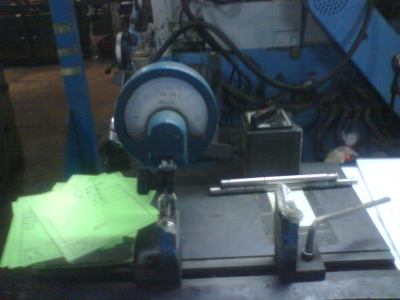

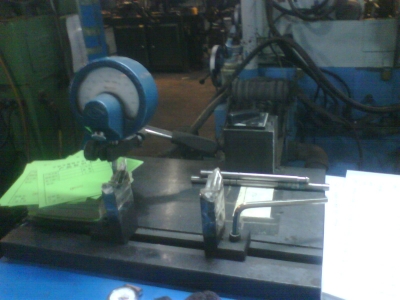

精磨用哈量的一种扭簧比校仪价格在300内，精度可以与真圆度机相媲美。大家可以发表下高见，也可以发出来共享下。
141058 20090518.jpg

在做精磨的时候下面这种杠杆千分尺测量尺寸是很不错的，顺便把照片发出来。

peterliu · 发表于 2009-11-20 00:18:07

用磁力表座+千分表+V型块，测出来的圆度和这些工具测量差别大不大

用心 · 发表于 2009-11-20 11:05:56

这种杠杆千分尺我也在用，挺好的

黄晓凯 · 发表于 2009-11-20 11:44:45

最后一种测量仪器测量数据和圆度仪相比较差别较大。我亲自体验过几次的。用V型架+扭簧比较仪的比较准。

研磨者 · 发表于 2009-11-20 13:15:10

最后一种测量仪器测量数据和圆度仪相比较差别较大。我亲自体验过几次的。用V型架+扭簧比较仪的比较准。* z2 l; X5 ?5 b& u5 }7 v& C8 m/ ?8 a
祗想噯祢发表于 2009-11-20 11:44

* B6 U8 M. |8 Z
登录/注册后可看大图

我说的是测量尺寸，没有说测量园度

unit · 发表于 2012-10-20 12:17:39

没有圆度仪的情况下三点测圆是最好的办法。

草原狼 · 发表于 2012-10-20 23:22:59

嗯！这个仪器看起来简单，但很实用，三角架夹角最好为60度，效果最佳。

自愚知乐 · 发表于 2012-11-20 10:14:06

进口的圆度仪测量仪器，外径千分尺成量

青苹果 · 发表于 2012-11-20 10:52:35

嗯，这个仪器我也用过，挺好用的！！

自愚知乐 · 发表于 2012-11-20 11:35:22

青苹果发表于 2012-11-20 10:52
# i% A# F$ ~: S7 x& T+ N; R P

登录/注册后可看大图

. Z# c# j. V, a i6 R3 k嗯，这个仪器我也用过，挺好用的！！

圆度仪太贵了，估计一般工厂很少买的

自愚知乐 · 发表于 2012-11-20 11:36:11

自愚知乐发表于 2012-11-20 10:14
/ U. E; Q$ j# ~9 ?: X D4 J

登录/注册后可看大图
" {- i6 {$ a# I1 K1 R1 m) x
进口的圆度仪测量仪器，外径千分尺成量

圆度仪是好东西吧{:soso_e113:}，数显千分尺就一般了

277842318 · 发表于 2022-5-9 21:23:40

这种杠杆千分尺我也在用，挺好的
