外发-这个圆件谁能加工

大石头 · 发表于 2014-9-14 17:36:34

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

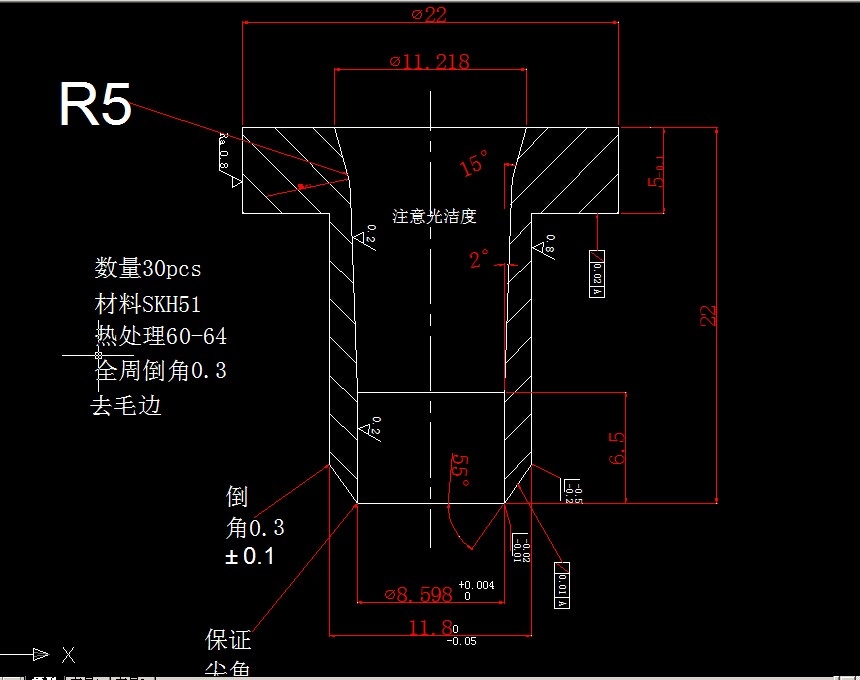

外发-这个圆件谁能加工
联系QQ:572672792

大石头 · 发表于 2014-9-14 17:37:06

内圆公差很严的

大石头 · 发表于 2014-9-14 20:24:02

怎么没人啊

haimo · 发表于 2014-9-15 08:46:43

该工件内孔尺寸公差0.004，行位公差要求多少？

新云实业 · 发表于 2014-10-10 06:47:01

有人接了吗?

彭跃风 · 发表于 2015-3-16 22:05:42

还提供类似的订单吗

yexiaoming · 发表于 2015-7-4 14:12:13

我是在深圳搞内外圆磨跟手摇平面磨加工的！------你这个零件就是内孔R5难做点！用数控磨床好做！

yexiaoming · 发表于 2015-7-10 08:49:51

老板在哪里？我可以做！！

yangfan · 发表于 2015-7-26 16:23:22

可惜看到太晚了，要不然随便发过来，，

虹山工具 · 发表于 2015-8-28 22:46:47

朋友：

您好，站在一个老磨工的角度，作几点提示，供您参考。

图纸不合格。不合格的地方：
1、图中有两处位置公差标注，但基准A没有标出，我估计是孔轴线吧？
2、15度锥度的大端尺寸是11.218这不太合理15度不是标准的莫氏锥度，大端口内径是千位的基本尺寸，虽然没有公差，请问你如何测量？
3、55度倒角的宽度是0.3+—0.1公差但图纸那么宽，可见图纸画得太不合比例了。
4、15度和2度内锥间应该有交线没画，2度锥度孔与8.598的直内孔的交线怎么又画上了呢？
5、8.598内孔的公差是0.004要求较高，但与两个锥孔居然没有形位公差要求，不太正常。

请你把图纸完善了再说，这个工件的加工没什么难度，你把图纸完善了，再给你再出加工工艺吧！！

虹山工具 · 发表于 2015-8-31 08:58:51

虹山工具发表于 2015-8-28 22:46: N- W- V3 y# K1 @ `1 z
朋友：8 x9 {- {! O$ t; l) D5 U
% Y* |0 C* a# m0 }& q/ Y7 T( |
您好，站在一个老磨工的角度，作几点提示，供您参考。

扣钢球间接测倒是个好办法，不过得稍微算一下了。

虹山工具 · 发表于 2015-8-31 12:54:59

虹山工具发表于 2015-8-28 22:46
2 [" r6 g$ e1 B1 L朋友：/ }5 y. Y& A6 i; d3 k0 F2 e! c9 p( [. r6 K

0 y5 A" s8 k& P5 t! P( @0 t l 您好，站在一个老磨工的角度，作几点提示，供您参考。

您若真懂得钢球测量法，能否发图演示，以证可行，测内锥大端尺寸，方法不明，谈何工艺，方法决定工艺，毕竟做机械主靠实证而不是嘴皮子？？

虹山工具 · 发表于 2015-9-10 16:23:56

虹山工具发表于 2015-8-28 22:46
# A9 B- i/ k" L' Y. `: H朋友：8 Y( v+ C9 `( q

3 Z3 y4 v# D+ m; T# v2 d 您好，站在一个老磨工的角度，作几点提示，供您参考。

您若真懂得钢球测量法，能否发图演示，以证可行，测内锥大端尺寸，方法不明，谈何工艺，方法决定工艺，毕竟做机械主靠实证而不是嘴皮子，请作图指明？？

态度决定一切 · 发表于 2016-5-11 21:15:04

yangfan 发表于 2015-7-26 16:237 j1 y, C/ h6 z% ~& K: w* h
**** 作者被禁止或删除内容自动屏蔽 ****

请问师傅R5这里怎么做。谢谢求教
