复合角度，过来看看怎么做？

jcq5566 · 发表于 2014-11-4 22:10:44

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

复合角.dwg (72.63 KB, 下载次数: 43)

huatain89750 · 发表于 2014-12-27 00:27:19

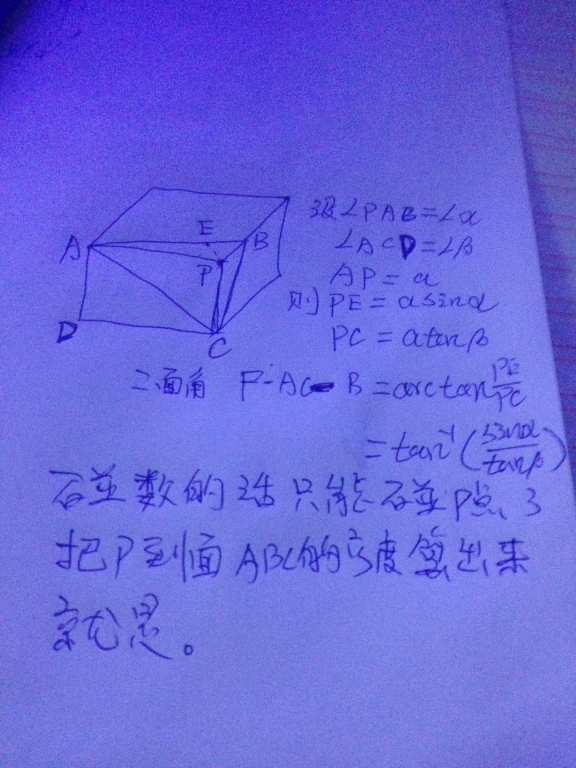

我这里没有计算器，我只能告诉你方法。用正弦杆把35度摆出来，然后在算出复合面与正面的二面角用正弦台垫出来就OK 了。我算了下二面角拍个图给你...

补充内容 (2014-12-27 12:16):
额，仔细一看这个做错了。这里算出来的是PC与面ABC的二面角。还不是面APCD与面ABC的二面角。过P做AC的垂线，这跟垂线的长度L可以算出来的，然后P到面ABC的高度H也是可以算出来的。所以面APCD与面ABC的二面角等于arcsian(H/L)

jcq5566 · 发表于 2014-12-27 08:02:26

角度都ok，已经做出来了，只是下刀从碰到尖点下去多少不会算，做的时候是用卡尺画了条线做的，还好是大公差，做出来差不多，还有这工件是铝件。
来自: 微社区

痛苦 · 发表于 2015-7-26 22:01:14

直接看不懂；

吸血鬼 · 发表于 2018-3-6 22:39:44

谢谢分享
