无心磨菜鸟，请教刀板安装问题

jpoon

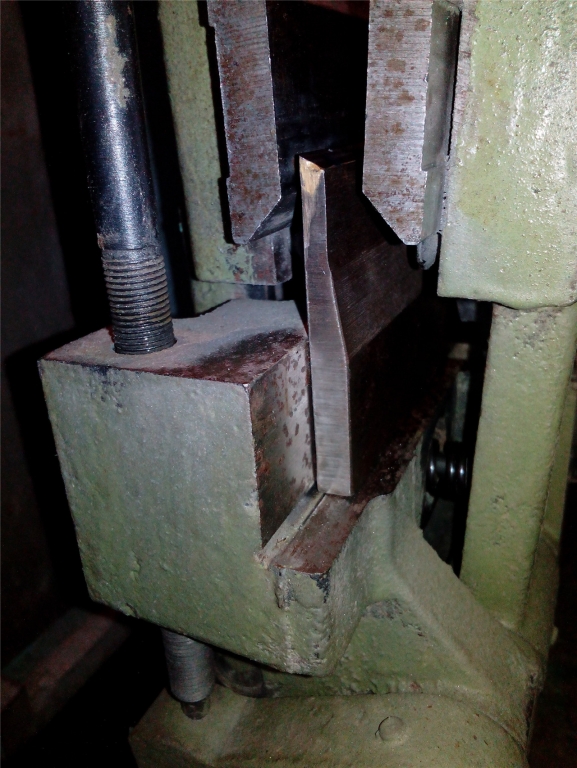

如图，国产1040机床的两张照片，两个不同的安装位置有影响吗？我装的是图一这样的
" \0 R  C, _) k' m: o

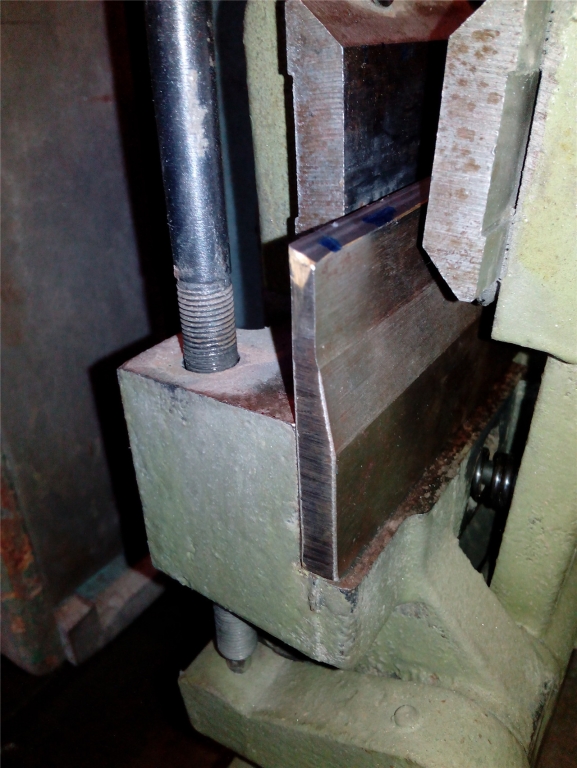

! f) U3 O2 k9 s, r想问一下图二这样安装对不对

另外再请教一下，工件长度跟刀板长度的关系，工件长度是320mm，那订做刀板长度需要做到600mm长吗？

研磨者

论坛内有专门的资料  介绍这个中心高度，第二个问题 起码要600的

研磨者

论坛内搜索    中心高

jpoon

研磨者 发表于 2014-11-16 22:28
论坛内搜索    中心高

谢谢版主回复！那刀板至少要做到600mm的，刀板长度是工件长度2倍这样算出来吗？
( j! ~5 X& i' }" ]0 A7 x另外，做更长的刀板，工件磨削完了会静止停在刀板上吗？会不会有危险？
3 f' {4 Q' N- K5 N: C/ q

研磨者

jpoon 发表于 2014-11-16 23:35
谢谢版主回复！那刀板至少要做到600mm的，刀板长度是工件长度2倍这样算出来吗？
  l- x$ B% w7 c: D. u另外，做更长的刀板，工 ...

调试好了的话，不会有危险
; j6 y/ ?$ j0 E3 @1 I
- t* W8 g# i3 E. Y) U

wk757584498

其实也不能说2倍长度，得看砂轮和导轮的宽度，理想长度是砂轮宽+2X(工件2/3长)
（2x工件2/3长是前后进出口的尺寸）
