大家帮忙看看这种零件的圆弧是什么机器磨的

六级士官 · 发表于 2014-11-19 11:03:21

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

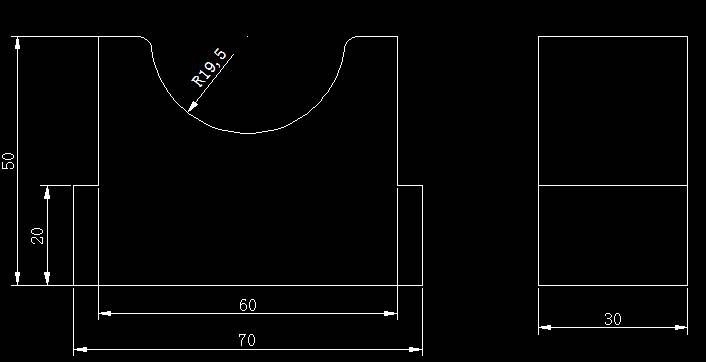

我们经常做这样圆弧的零件，零件外形都不一样，每张图纸都是一件。这张图纸我是画的简易图纸，公差都在正0.03以内

材料是cr12的，需要淬火，上面也有螺纹孔，我们现在是工艺是：下毛培——铣床打孔攻丝粗铣台阶——淬火——精磨外形和台阶——线切割割圆弧（割准）——淬火之后线切割把圆弧割到位然后抛光

但是经常线切割割的毛的话就抛不出来，就算割的细也是多少有一些纹路，影响精度和美观性

我们以前用内圆磨磨过，是做一个工装放在外圆磨上来磨内孔，但是我们是定位销定位的，所以说带定位销的可以磨，

不带定位销的就不行，而且带定位销的校正起来也麻烦，而且还是散件的，所以不合算

这次看到客户那边也有类似让别人做的零件，那个圆弧是磨出来的，所以想问一下有没有这样的专机来磨的，希望知道的大侠告知一下

13751456196 · 发表于 2014-11-24 10:23:39

PG啊！光洁度很好

株洲硬质合金 · 发表于 2014-11-24 12:20:52

改用中走丝切割咯

学而不尽 · 发表于 2014-11-24 20:06:50

13751456196 发表于 2014-11-24 10:23

% P: a' T z' J' x' |. ?3 a# e
登录/注册后可看大图

+ I" [ H d2 P1 [# L" BPG啊！光洁度很好

请教个问题

谭宾怀 · 发表于 2014-11-25 07:12:37

哈哈!太好笑了.

13751456196 · 发表于 2014-11-26 08:25:38

？？？？？

新手磨工 · 发表于 2014-11-26 15:36:54

修成型砂轮切一下嘛

dyfdesign · 发表于 2014-12-3 12:34:19

用曲面磨，很简单啊！

caili · 发表于 2014-12-19 11:01:20

平面磨床同样可以解决问题

六爷2012 · 发表于 2015-1-2 21:39:15

这个我可以磨的，很简单

方圆 · 发表于 2015-1-11 12:20:29

r10以内平面磨床精磨，10以上的还是慢走丝吧，我做过这种，r内要求镜面的
来自: 微社区

销销磨工 · 发表于 2015-1-12 15:16:53

中丝割。割一修二

1275 · 发表于 2015-2-12 16:31:48

呵呵！看看吧
40mm
来自: 微社区

冰川雨叶 · 发表于 2015-2-28 11:43:15

直接用异形砂轮就可以了

419146173 · 发表于 2015-4-4 09:22:11

用CAD画一下那个小R角再加工就好了～～～

老牛188 · 发表于 2016-10-15 08:21:11

419146173 发表于 2015-4-4 09:22
; m7 I' `0 e5 j: @; Y0 _) |. S. V! t用CAD画一下那个小R角再加工就好了～～～

手摇磨床可以加工
