[角度] 关于求复合斜度的原理与方法

  [复制链接]
发表于 2014-11-30 20:53:07 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
  p% O2 y, s% |) x2 T. F/ F& \

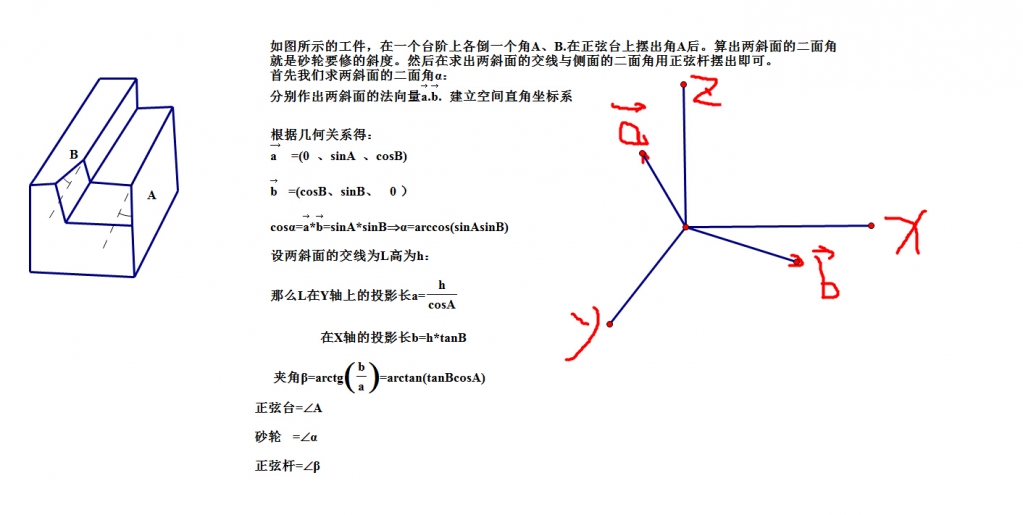

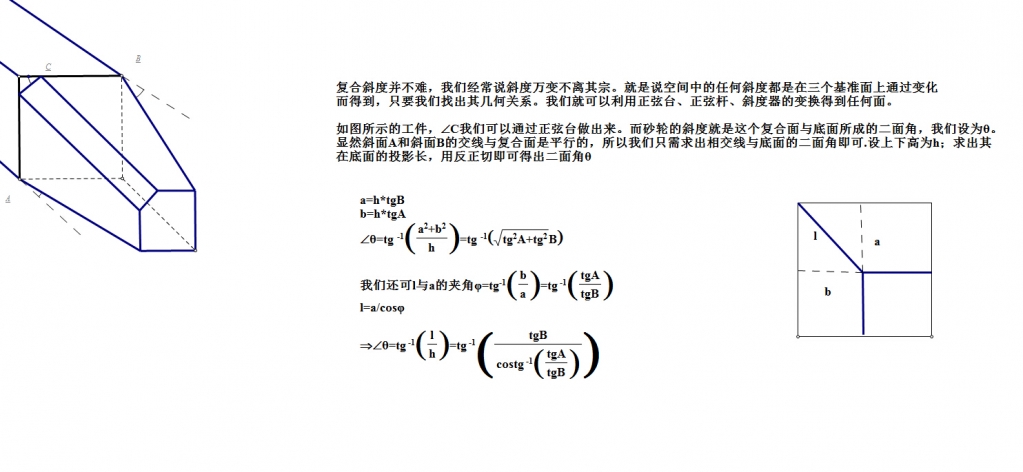

复合斜度不在是线与线之间的关系了,他是两个面之间的关系,找出一个基准面之后,在算出与另外一面的二面角,然后在看两个面的交线与侧面是不是平行的。不是平行的算出二面角用正弦杆摆正(我们的砂轮和磁台只能做上下左右运动)所以复合斜度对我们的要求也高,1个要有一定的数学基础、以及良好的抽象思维和逻辑思维。但现在科技日新月异的发展,在UG或者PRO/e里面可以之间拉出要求的二面角,没必要再去计算。但我们弄清楚其几何关系后做起事情来会更加得心应手、事半功倍。当然,磨床技术是手工活,动手能力才是衡量你技术的好坏。笔者从10做磨床到现在也快四年了,上次去一家公司面试,打片0.2的砂轮居然破了。发此贴也是希望抛砖引玉跟大师们学习一下技术。或者有做连接器方面的工作可以帮我引荐,在下不胜感激。虽然技术不怎么样,但聪明勤奋,刻苦好学.......

评分

参与人数 1威望 +20 收起 理由
qq543685330 + 20 赞一个!

查看全部评分

 楼主| 发表于 2014-12-24 19:27:55 | 显示全部楼层
欧缪无压力 发表于 2014-12-23 23:56  @. h$ \& _! K- M: e9 k; _: L
向量法解复合角是目前论坛最先进简便的吧。
, z0 W3 _! S- |" R4 A+ O/ C; m楼主的分享精神值得赞扬,公式经过验算是准确的。
, i: w3 M+ S7 ~4 w( r是有点点 ...

5 ?( D1 s) Z1 s5 S3 c; U5 {你说的非常对,哈哈。多年没摸书本在加上这也不是什么正儿八经的考试,所以做题的过程没怎么在意格式。法向量a的z坐标确实是写错了,还有法向量的夹角与二面角确实是互补或者相等的关系,此图的二面角是钝角与法向量的夹角是互补的,我也是为了方便所以就没清楚的写了,看的懂的都明白看不懂鞋了也没有用。你现在做什么了?
4 ^7 h0 l' _* k& t9 Q
回复 支持 1 反对 0

使用道具 举报

发表于 2014-12-23 23:56:50 | 显示全部楼层
huatain89750 发表于 2014-12-14 18:18
( c1 Q7 b& L. U2 r) G! D" y/ R4 v' W??有什么问题吗
0 {& W4 u. [/ ~

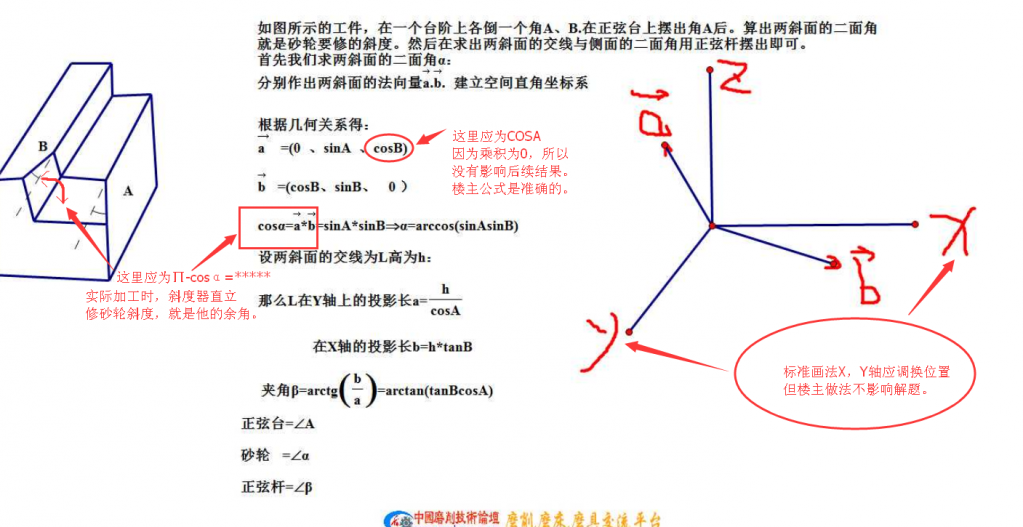

向量法解复合角是目前论坛最先进简便的吧。
& _( V) D5 X3 g  @8 u" p( T楼主的分享精神值得赞扬,公式经过验算是准确的。$ B# v$ w1 H; d
是有点点小问题,下面有个图片标识出来了。
. ^1 s" E) J5 x有不对的地方请楼主明示。没有敌意希望能和楼主探讨这些问题。
. `1 r. |5 ^: e5 B以楼主的学识和智慧,做磨床是浪费人才了。' V$ j- L8 D7 f% n" w
可能没多少这么高文化的人做这行了。1 o7 n6 S1 r+ R3 c6 t* x
或者做过一段时间马上提拨上位。
  L, G4 o: i; T, h- O! F- o& n或者高人都不屑与他人分享。* z. s/ A) P' p* U5 B8 B  T
QQ图片20141223234617.png + w$ X! A& k+ [' `' D
发表于 2014-12-1 22:21:00 来自手机 | 显示全部楼层
把三种都放在一起了,非常不错,楼主辛苦了哈,就是图片手机看不清楚啊,要放假了去网吧看啊,可以把图片发的手机可以看清楚吗?谢谢了

点评

不客气  详情 回复 发表于 2014-12-7 21:33
发表于 2014-12-2 18:02:19 | 显示全部楼层
拿分走人呵呵,楼下继续!太棒了,感谢楼主
发表于 2014-12-7 15:50:22 | 显示全部楼层
很久没有接触过复合角度了,太棒了,感谢楼主
 楼主| 发表于 2014-12-7 21:33:06 | 显示全部楼层
夕阳西下 发表于 2014-12-1 22:210 R- t$ u1 l' ]( ~: l$ Z$ {+ J
把三种都放在一起了,非常不错,楼主辛苦了哈,就是图片手机看不清楚啊,要放假了去网吧看啊,可以把图片发 ...
3 v3 z8 ^& M. q; F6 L2 z% O+ ^* O' B
不客气{:soso_e181:}
发表于 2014-12-10 04:05:47 来自手机 | 显示全部楼层
楼主第一种我会,2,3我找了很久感谢,我手机发我qq好吗495106950
发表于 2014-12-11 06:34:10 来自手机 | 显示全部楼层

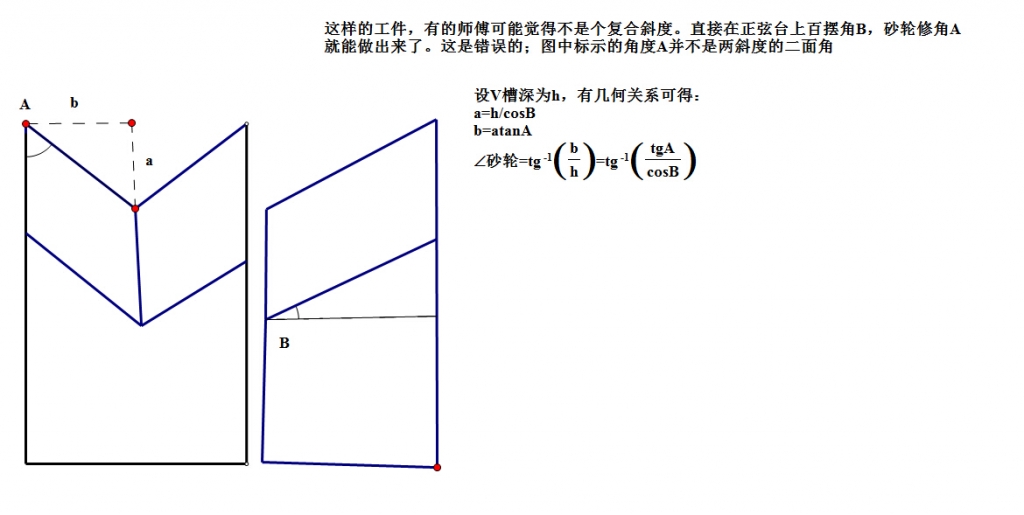

楼主我问下,第二种复合角,按你说的方法磨出来不对,比方B角30度A角45度,砂轮应该是40.089,磨出来不是90度
来自: 微社区
 楼主| 发表于 2014-12-11 22:21:21 | 显示全部楼层
我算出来的是垂直于V槽的角度(也就是V槽的二面角),而A角是V槽斜了B度后与侧面交线的角度,并不代表V槽的二面角。所以他两当然不相等(只有B=0时A角才是V槽的二面角)。。有点抽象,呵呵,要是没想明白就做一个东西验证下.................
发表于 2014-12-14 00:43:21 | 显示全部楼层
楼主本科学历,在摇磨床?4年了还在摇?
发表于 2014-12-14 01:11:40 | 显示全部楼层
楼主第一题有没检查验算一下 ?

点评

??有什么问题吗  详情 回复 发表于 2014-12-14 18:18
 楼主| 发表于 2014-12-14 18:18:34 | 显示全部楼层
欧缪无压力 发表于 2014-12-14 01:11! M" B- I) ]( ?1 c2 p
楼主第一题有没检查验算一下 ?

7 ~$ z; t8 p$ S) l. f??有什么问题吗

点评

向量法解复合角是目前论坛最先进简便的吧。 楼主的分享精神值得赞扬,公式经过验算是准确的。 是有点点小问题,下面有个图片标识出来了。 有不对的地方请楼主明示。没有敌意希望能和楼主探讨这些问题。 以楼主的  详情 回复 发表于 2014-12-23 23:56
发表于 2014-12-27 08:56:46 | 显示全部楼层
非常不错,楼主辛苦了哈
发表于 2014-12-27 21:40:16 | 显示全部楼层
huatain89750 发表于 2014-12-24 19:274 P  Z5 n0 h( ]1 B4 H
你说的非常对,哈哈。多年没摸书本在加上这也不是什么正儿八经的考试,所以做题的过程没怎么在意格式。法 ...

; p3 ^! q3 o% @, c7 f( r( d: W摇床只,连接器,公司有倒闭倾向。你是怎么走上磨床这条路的?3 ^: S+ X- ~/ P; r; o: v8 l

点评

我也不知道怎么稀里糊涂的干起了这个  详情 回复 发表于 2015-1-19 21:27
发表于 2014-12-28 10:06:59 来自手机 | 显示全部楼层
太厉害了,做什么都要有知识才能做到比较好的程度啊。谁说读书无用的,太扯淡了
来自: 微社区

点评

因为现在大家都吧读书和赚钱联系起来,认为读了书却挣不着钱书就白读了。  详情 回复 发表于 2015-1-19 21:29
