镀硬铬内孔磨削粗糙度不好

wwwzzhhnet · 发表于 2014-12-1 20:45:19

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 wwwzzhhnet 于 2014-12-1 21:10 编辑

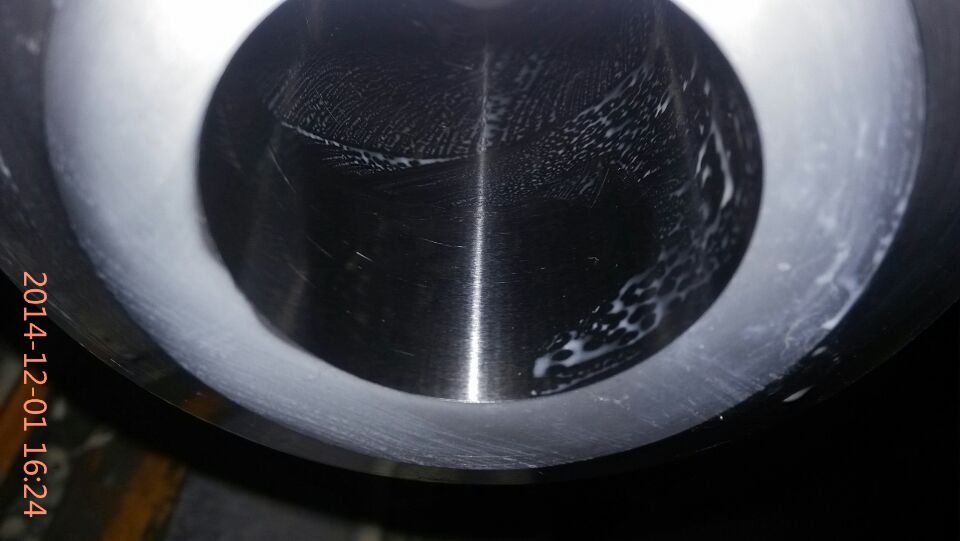

以前磨过镀铬的外圆，随便磨很光的。这回这内孔不知道怎么了，有划伤的印记。
有经验的师傅说说原因，还有改用什么砂轮好

研磨者 · 发表于 2014-12-1 21:18:43

磨削液过滤的干净吗？另外你的工件有振痕吖，你检查下砂轮是不所有跳动，工作主轴是不是有问题

wwwzzhhnet · 发表于 2014-12-1 21:41:26

是砂轮顿了，这材料太吃砂轮，也是随便拍的。磨削液没有过滤，也太麻烦了。干磨好点，也有划印。
去年发过，干磨干的，以为是Cr12的呢。今年又有了，一定要解决它，别人干的也有是这样的。我感觉还是砂轮材质问题，目前不知道用什么砂轮，我这没有卖的，只能网上买了

yang051454 · 发表于 2014-12-2 13:51:07

是不是砂轮粘屑造成的断续划痕，磨高Cr含量材质的工件，比较容易出现粘屑划伤的。

woxing182371454 · 发表于 2014-12-2 14:57:44

这活打光洁度不，你说的很光，光洁度多少！外圆磨用的是那种砂轮，外径尺寸多少，多少粒度! 设备转速是多少！

woxing182371454 · 发表于 2014-12-2 15:08:44

材料硬度多少？余量多少！现在换内圆磨了，转速是多少！砂轮尺寸多少，转速多少！我给你做个金刚石的砂轮

woxing182371454 · 发表于 2014-12-2 15:22:12

18237145407

woxing182371454 · 发表于 2014-12-2 15:26:13

磨内圆的时候不行，和砂轮线速度有关，线速度越高，粗糙度，磨削效率都会提高好多

wwwzzhhnet · 发表于 2014-12-4 20:39:29

这两天忙没上电脑不好意思。
材料硬度55，余量15丝，内孔40，长90.砂轮转速10000用的单晶的，白刚玉的更不行。
前天淘宝买了一块树脂的金刚石砂轮，今天说到没到，哎！就等着试呢。
手机号记下了，是北京的吗？可以交个朋友，

wwwzzhhnet · 发表于 2014-12-4 20:40:12

yang051454 发表于 2014-12-2 13:51
- X: v# X. T7 E x4 P是不是砂轮粘屑造成的断续划痕，磨高Cr含量材质的工件，比较容易出现粘屑划伤的。

真的像你说的，那你怎么解解决的啊，树脂金刚石砂轮行吗

wwwzzhhnet · 发表于 2014-12-4 20:48:09

woxing182371454 发表于 2014-12-2 15:08* t2 M: N6 @& [; L
材料硬度多少？余量多少！现在换内圆磨了，转速是多少！砂轮尺寸多少，转速多少！我给你做个金刚石的砂轮 & n7 r ^0 c- S/ |4 U
...

已经从网上买了，今天说到没到，郁闷，等着试呢~谢谢啊、手机号已经记下，我在北京，咱们老乡啊砂轮用的单晶的，白刚玉的更不行，机床是上海的M1432B万能的，转数10000,换小轮能到15000，但共振厉害，垃圾床子啊！孔的40，长90

wwwzzhhnet · 发表于 2014-12-4 20:49:27

woxing182371454 发表于 2014-12-2 15:08
7 f, o1 n4 j$ T. N; m材料硬度多少？余量多少！现在换内圆磨了，转速是多少！砂轮尺寸多少，转速多少！我给你做个金刚石的砂轮 ) b9 `. M ~4 f( ?, Y
...

先谢谢啦，回复一直审核。

woxing182371454 · 发表于 2014-12-5 08:42:14

加qq聊呗 1403432613

账号		自动登录	找回密码
密码			注册会员

[求助] 镀硬铬内孔磨削粗糙度不好
