各位高手看看 帮忙解决一下

[复制链接]
发表于 2015-3-31 16:27:06 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
公司加工的拖土机的副轴端面,使用的是秦川格兰特的MKS1620    砂轮是600*100*203   WA  60#  L  50M/S  V9 g$ r8 }0 W7 E* s4 V1 v, K

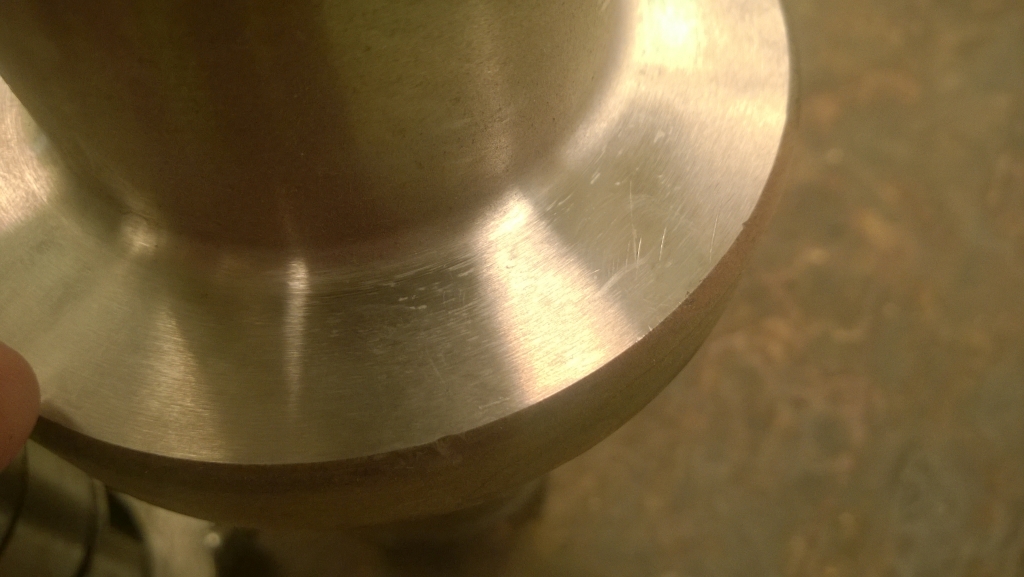

加工的端面达不到要求    要求Ra小于0.8      检验的老师傅看了后  说达不到要求  有附图    各位高手帮忙解决下  - L/ k1 w' h+ Y* j
因为是国企   所以老师傅说了算     高手理解一下   我看这Ra都能达到要求  就是外观的问题' b& P: j6 `5 K. q6 |3 s9 E0 m- B+ d/ {
发表于 2015-4-3 23:23:49 | 显示全部楼层
wangqian 发表于 2015-4-3 13:46
1 u& E2 \" M1 I. }端面和直径是同时加工的     修整量是2丝    进给速度1.7mm/s   磨削方式?  是靠磨    直接靠上去磨削工 ...
: ?, R$ G7 S; S
数控机床采用直径编程,x轴方向的修整量2丝实际只修了1丝,而z轴就是实打实的2丝。0.8的光洁度,2丝的修整量太多了。建议在修整程序中调整端面的修整量。1 j: F2 Q+ V' g
发表于 2015-4-7 15:52:44 | 显示全部楼层
斜头磨削的端面是同心圆,不是网状或者射线状。3 @" d8 t4 }& o2 B
通常这样的设备是很适合磨削端面
5 a/ J7 ^0 N4 |5 r# B3 ~: V给你一些好的建议吧
  E, _+ f: T7 h2 b: ^0 ^1:端面磨削可以来回拉刀,类似磨长轴外圆时的横进刀模式。这样的加工方式能有效解决磨削时的抗性,也能加工出高光洁和平整的端面
3 V- F! s1 g+ ?+ [# S+ O: m2:换个PSA的洛刚玉砂轮,比WA磨削效果好
: m0 t- X5 z2 O0 A9 p' u6 y; R& z3:砂轮修整侧面的速度放慢,一次进给量控制在0.01MM以下
 楼主| 发表于 2015-4-3 13:46:27 | 显示全部楼层
Lucifer1984 发表于 2015-4-2 23:31$ C3 Q& d+ s& l5 A+ Y
砂轮修整时的修整量和进给速度是多少,还有加工时的磨削方式是怎样的,是端面外圆同时磨削还是分开磨削。 ...
! C" G; u/ Y0 o2 p4 `& Y8 {+ n0 I* S
端面和直径是同时加工的     修整量是2丝    进给速度1.7mm/s   磨削方式?  是靠磨    直接靠上去磨削工件

点评

数控机床采用直径编程,x轴方向的修整量2丝实际只修了1丝,而z轴就是实打实的2丝。0.8的光洁度,2丝的修整量太多了。建议在修整程序中调整端面的修整量。  详情 回复 发表于 2015-4-3 23:23
发表于 2015-3-31 19:17:09 | 显示全部楼层
第二副图0.8左右。别的局部够了
发表于 2015-4-1 00:04:55 | 显示全部楼层
用金刚笔把砂轮端面修平,再修凹进去留外侧一点加工端面,转速降低一个档位。应该没问题!
发表于 2015-4-1 08:45:30 | 显示全部楼层
磨端面要磨出交叉纹路
发表于 2015-4-1 08:45:32 | 显示全部楼层
磨端面要磨出交叉纹路
发表于 2015-4-1 23:07:19 | 显示全部楼层
端面外圆磨床端面磨削后的花纹是同心圆,图一图三的工件貌似没有完全磨透
 楼主| 发表于 2015-4-2 12:34:04 | 显示全部楼层
Lucifer1984 发表于 2015-4-1 23:071 ?5 s2 n7 \* H# j9 r; k* h- q
端面外圆磨床端面磨削后的花纹是同心圆,图一图三的工件貌似没有完全磨透
# C. N% K" k9 q: |0 x! a

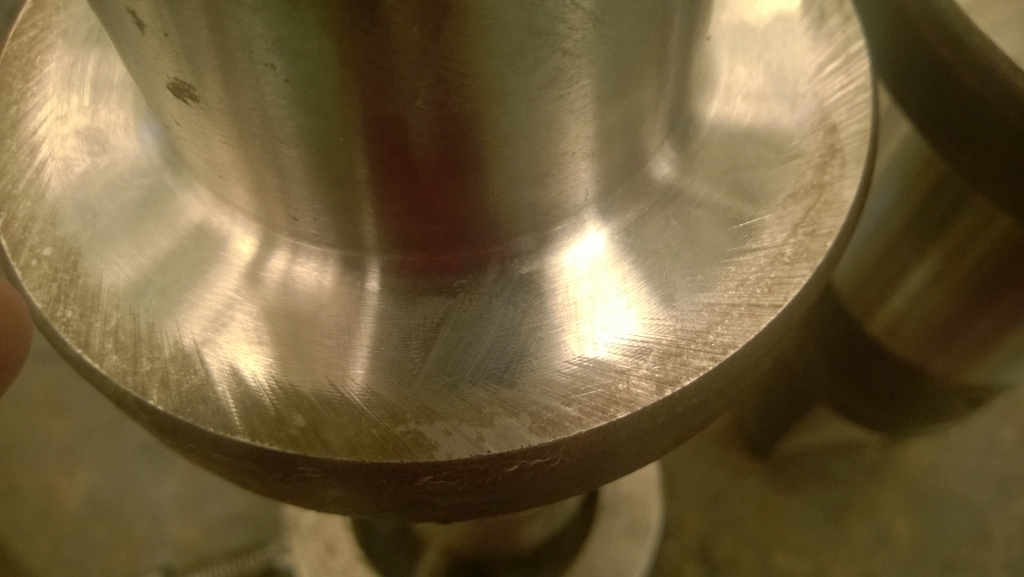

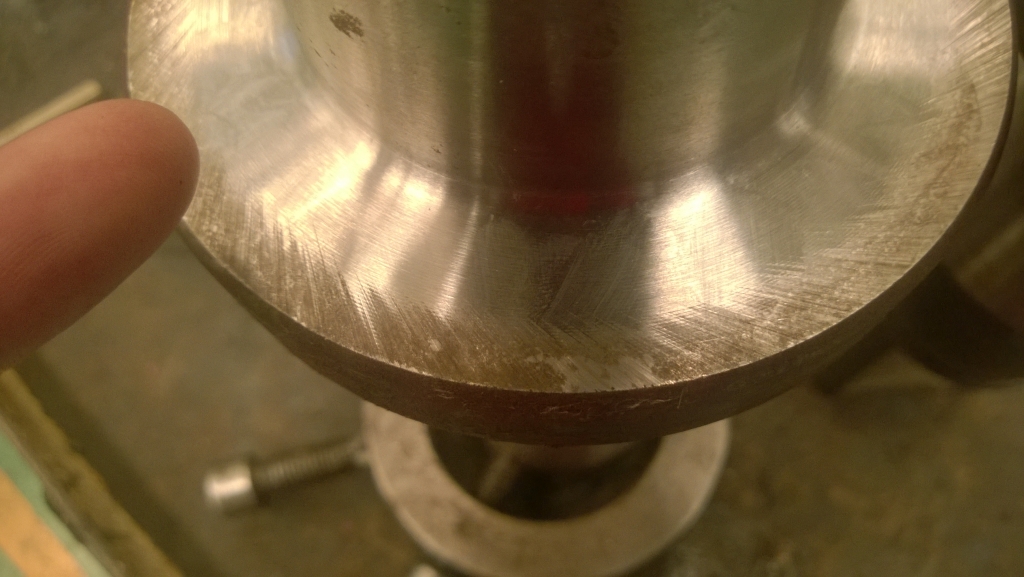

是的 因为调不好   没友毛料了就用正常料磨  靠上一些然后那出来看 就是这样的情况第二个是以前磨的   第一和第三是现在磨的

点评

砂轮修整时的修整量和进给速度是多少,还有加工时的磨削方式是怎样的,是端面外圆同时磨削还是分开磨削。  详情 回复 发表于 2015-4-2 23:31
 楼主| 发表于 2015-4-2 12:35:27 | 显示全部楼层
研磨者 发表于 2015-4-1 08:45" u) S/ L1 D; k
磨端面要磨出交叉纹路
2 E& n+ |/ S, U8 `+ x. Y, e
这个是断面外圆磨  不是双端面磨床    这种断面加工出来就是这个效果/ E3 {* O% B1 S3 G4 m/ q
 楼主| 发表于 2015-4-2 12:52:48 | 显示全部楼层
zpngbrs 发表于 2015-4-1 00:04
% ~. G, D8 h; F$ ]用金刚笔把砂轮端面修平,再修凹进去留外侧一点加工端面,转速降低一个档位。应该没问题!

2 ?. N0 P5 f7 U( |1 k- I你好  我用的是双斜边砂轮   机床也是端面外圆磨     端面就有专门的磨削面
/ l" H; X1 @/ E6 x
发表于 2015-4-2 23:31:05 | 显示全部楼层
wangqian 发表于 2015-4-2 12:34
, Q: s7 c. N, H. ?是的 因为调不好   没友毛料了就用正常料磨  靠上一些然后那出来看 就是这样的情况第二个是以前磨的   第 ...

% b& o9 u. D" L' |0 z$ p0 }砂轮修整时的修整量和进给速度是多少,还有加工时的磨削方式是怎样的,是端面外圆同时磨削还是分开磨削。" Y. l, d( a0 E! {: Q% C& _
发表于 2015-4-11 20:16:36 | 显示全部楼层
貌似烧伤,切削力大了。
" s1 W1 J: k- [- q% d
发表于 2015-4-28 14:46:17 | 显示全部楼层
的确不怎么好看,给进量小一点就好了
发表于 2015-5-21 23:36:42 | 显示全部楼层
我路过...我路过...
