[资料] 无心磨床 研磨问题图片收集

 荐 [复制链接]
发表于 2015-4-26 00:27:29 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
  最近准备做一些无心磨的资料 放在论坛内
  \5 k* `& T* Q2 V# v 4 u! Y2 ?4 C& m7 n8 }
请把你遇到的问题，最好是能通过手机或者相机拍照，而且比较清晰的显示的问题，发图上来% _& w# H' e9 {6 |% f+ b+ L

; _0 B9 M& K8 J# S0 |. l跟帖传图，最好多个部位和多张照片，尽量清晰/ E; v/ w8 a0 {" G7 C

3 e$ A  V+ I* q8 @4 g7 F* X/ R# y我们会根据你的图片来制作相应的解决方案
6 s$ m5 f6 d  B$ ?' `# K* l0 L % c& Y3 f/ d$ h) G4 z$ I$ ^
工件有螺旋纹，划伤，磨伤等9 g1 Z! \* x+ g9 Q* v0 Y

& l+ s; k( P; U: m+ @. Q. P资料会以尽快的速度制作出来，放到论坛内供论坛内的会员参考
1 ^; |% B/ i; `6 F% @
无心磨床, 图片

相关帖子
回复

使用道具 举报

lcflcf
发表于 2015-6-21 09:08:02 | 显示全部楼层
谢谢分享！
回复 支持 反对

使用道具 举报

发表于 2015-6-21 21:15:19 来自手机 | 显示全部楼层

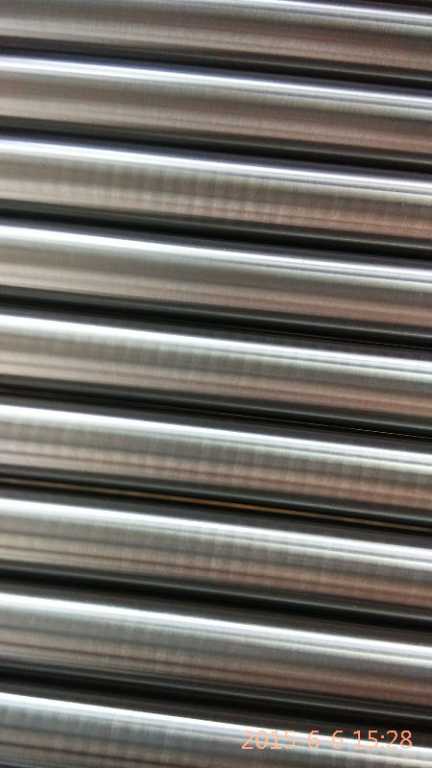

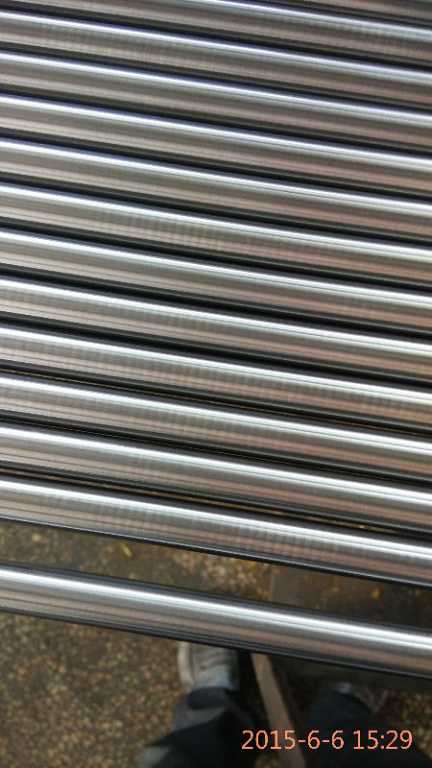

这个行吗
来自: 微社区

点评

1040无心磨
这个问题 基本是 挡板 高出砂轮导论表面 或 磨削区域太小 就这两个问题  详情 回复 发表于 2015-9-12 21:17
回复 支持 反对

使用道具 举报

1111111
发表于 2015-9-11 14:46:28 | 显示全部楼层
本帖最后由 1111111 于 2015-9-11 14:55 编辑
) @! ^% F2 x, L% n, L' m

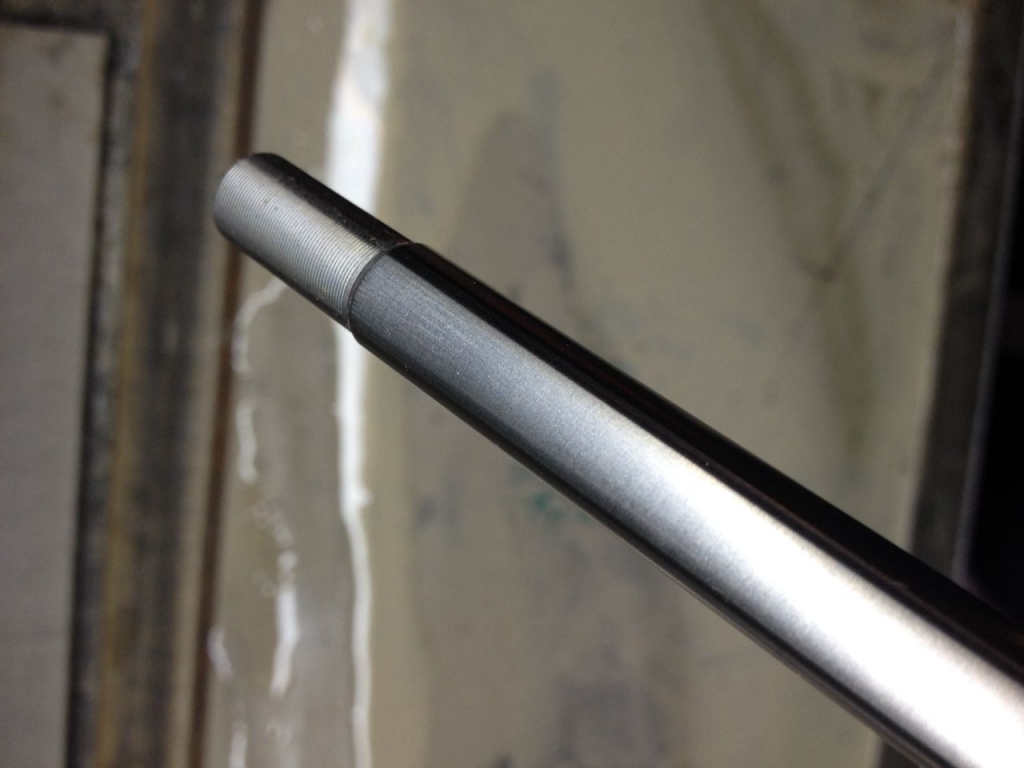

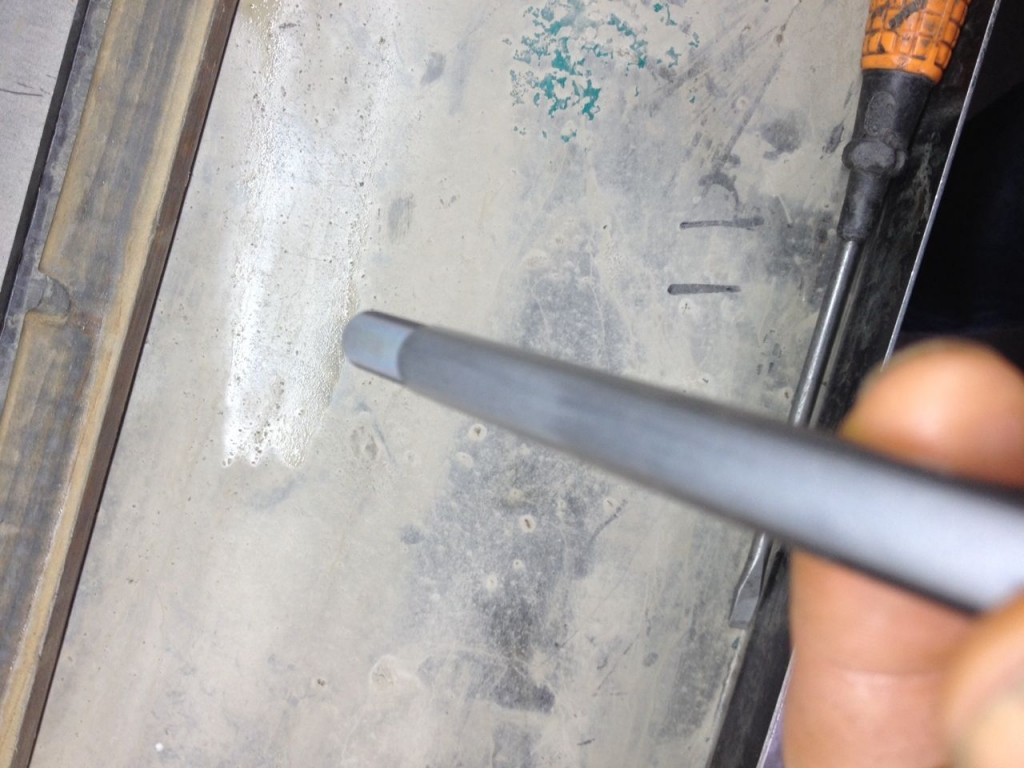

: v3 x$ j4 Q6 W) o! m; L10*150的活塞杆,先出来的那头有阴阳面和白色线条[棱圆]
+ ]3 |+ L5 ]+ ^/ }: G" W! h. Z. p# t. t5 f

点评

1040无心磨
调整导轮磨削区域 尽量在 前面 进1到2厘米 开始吃刀 砂轮不要修太光 减少吃刀量 适当降低导论转速 同时检查下导轮表面 有没有东西卡住或者不圆  详情 回复 发表于 2015-9-12 21:23
回复 支持 反对

使用道具 举报

发表于 2015-9-12 21:17:08 | 显示全部楼层
18626197780 发表于 2015-6-21 21:15$ K0 d* p: E* O% M) `/ _% C5 _
这个行吗
8 G8 b7 D) y7 K# R
这个问题  基本是 挡板 高出砂轮导论表面    或 磨削区域太小     就这两个问题
- f# Z6 [( K  r  \) h: R& \% S9 E
回复 支持 反对

使用道具 举报

发表于 2015-9-12 21:23:12 | 显示全部楼层
1111111 发表于 2015-9-11 14:46
* E, {, i1 Q" l/ L- ]! W  }3 N3 ~, H10*150的活塞杆,先出来的那头有阴阳面和白色线条[棱圆]
) K# I/ ~" Z1 b; _, L
调整导轮磨削区域  尽量在 前面 进1到2厘米 开始吃刀  砂轮不要修太光   减少吃刀量   适当降低导论转速    同时检查下导轮表面 有没有东西卡住或者不圆" a' }& Y0 n( R+ q- t1 Y% ^5 I

点评

1111111
导轮磨削区我以经调了n次了,减少吃刀量也试过.还有就是砂轮特别不好修(修快了磨出有螺纹,修慢的话不锋利有震纹.只有进刀5-6丝快修两次再进刀2丝速度慢点修一次才能修好:要不然根本就修不好,但是这样砂轮太浪费了求大  详情 回复 发表于 2015-9-12 22:21
回复 支持 反对

使用道具 举报

发表于 2015-9-12 21:24:27 | 显示全部楼层
先谢谢版主了
回复 支持 反对

使用道具 举报

1111111
发表于 2015-9-12 22:21:25 | 显示全部楼层
1040无心磨 发表于 2015-9-12 21:23
3 g8 g2 A6 |: ?$ N7 c! S2 h调整导轮磨削区域  尽量在 前面 进1到2厘米 开始吃刀  砂轮不要修太光   减少吃刀量   适当降低导论转速  ...
& I- d+ G. o/ X( ]
导轮磨削区我以经调了n次了,减少吃刀量也试过.还有就是砂轮特别不好修(修快了磨出有螺纹,修慢的话不锋利有震纹.只有进刀5-6丝快修两次再进刀2丝速度慢点修一次才能修好:要不然根本就修不好,但是这样砂轮太浪费了求大师想办法
- s* k3 D1 Y7 `1 b
回复 支持 反对

使用道具 举报

emic
发表于 2015-12-31 16:07:12 | 显示全部楼层
谢谢分享！
回复 支持 反对

使用道具 举报

WQL
发表于 2016-1-27 18:16:43 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2016-2-11 19:54:36 | 显示全部楼层
不错，讲的都是实际工作中遇到的问题。我也经常遇到，还没有解决啊！这样的论坛好啊
回复 支持 反对

使用道具 举报

发表于 2016-2-14 16:33:27 | 显示全部楼层
不错！都是一些实际操作经验，非常值得学习！
4 c# ^& _' w# e, U# p! l" G8 i
回复 支持 反对

使用道具 举报

发表于 2017-11-11 17:18:30 | 显示全部楼层
@研磨者  好像没有进展呀，没人跟进。有整理好的吗？
回复 支持 反对

使用道具 举报

sio127
发表于 2017-12-27 19:32:47 | 显示全部楼层
学习学习了
回复 支持 反对

使用道具 举报

发表于 2022-4-14 21:17:47 | 显示全部楼层
实际问题，解决了吗
