m1050a通磨导轮怎么调？求师傅解答

chenzhxc · 发表于 2015-5-25 17:57:01

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

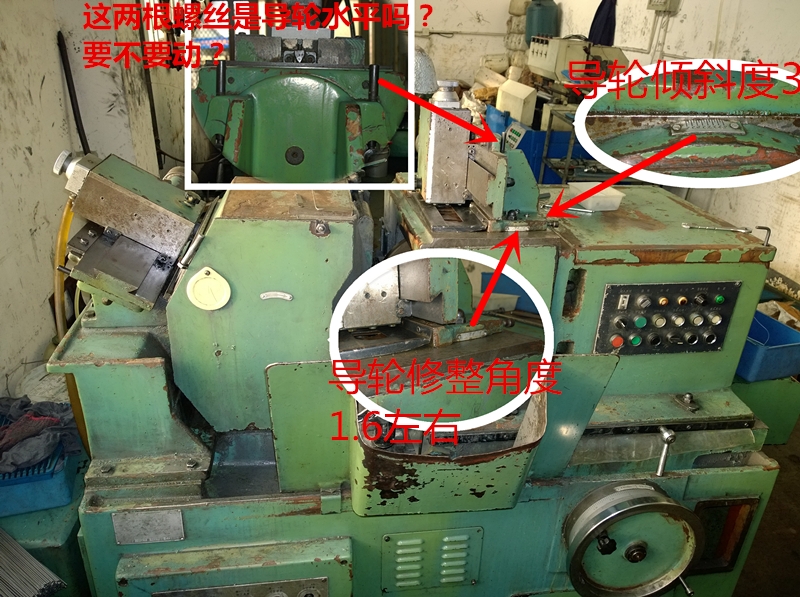

的是轴承套圈，外径：4.1——13mm，高度（长度）：4——6mm。余量：8——10cmm；分3次磨，第一遍磨：5——６丝，第二遍磨:２——3丝，第三遍:修磨：1.5——2丝。就是第一遍不好磨，容易叫车，工件两端有齿轮状的印子有时还会往后退造成崩料，圆度磨出来0.8——1有齿轮状的印子和三角形，要求是要到0.6、砂轮和导轮轴刚刮过没问题。不知道该怎么调，我现在调的是：导轮倾斜度3，导轮修整角度1.6左右，金刚笔那里因为只有滑动块上面有标示，杆上没有，所以我就给它弄中间去了。修整器上面的两根螺丝是不是调整导轮大小头的？中心高怎么计算？论坛里的公式看不懂，求简易版的，以外径13mm长度4mm的工件为例，我给调到226mm行不行？弄了好快一个月了也没弄好。也在论坛里看了好些资料，都不怎么懂。厂里因为我马上都快停工了，请各位师傅帮忙，教教我。谢谢 WP_20150524_12_04_12_Pro_副本_副本.jpg

syliurui · 发表于 2015-5-26 12:58:42

导论倾斜角度调大些。3度左右

chenzhxc · 发表于 2015-6-8 23:09:28

syliurui 发表于 2015-5-26 12:584 z$ N/ x) |8 a$ G$ s( T: `
导论倾斜角度调大些。3度左右

是3度，可是没用。圆度做出来多角，1.0左右。要求是要0.6之内。是不是高度不对？

搞怪大叔 · 发表于 2015-6-9 16:02:02

中心高问题

chenzhxc · 发表于 2015-6-9 17:47:09

搞怪大叔发表于 2015-6-9 16:02
/ `' j4 T' S7 X ~中心高问题

中心高怎么调，求简易方式。论坛内的看不懂。。。。

曾留根 · 发表于 2015-6-9 19:45:39

中心高大致是高出产品半径，然后根据加工情况微调。

chenzhxc · 发表于 2015-6-9 19:49:31

曾留根发表于 2015-6-9 19:45% ?; @, h0 Q# A: L% q4 |( p
中心高大致是高出产品半径，然后根据加工情况微调。

机床的中心高是220，是从托架下面到砂轮中心量起的吗？我调成223左右可以吗。

搞怪大叔 · 发表于 2015-6-9 20:20:26

chenzhxc 发表于 2015-6-9 17:47

$ E8 ]) S! f- }5 o
登录/注册后可看大图

* Z9 j+ r) k1 `4 }+ D7 ]中心高怎么调，求简易方式。论坛内的看不懂。。。。

找一根绳子砂轮轴中心和导轮轴中心拉成直线下面两个毫米左右就是刀板位置只是大概位置实际位置要根据工件自己一点一点找

chenzhxc · 发表于 2015-6-9 20:30:03

搞怪大叔发表于 2015-6-9 20:20
/ p3 X& N/ C$ m找一根绳子砂轮轴中心和导轮轴中心拉成直线下面两个毫米左右就是刀板位置只是大概位置 ...

谢谢，以工件外径13mm长度4mm的工件为例，修整角1度，垂直角2.5度。行不行。金刚笔位移那里没有中分线怎么办?

本来快乐 · 发表于 2015-6-12 08:19:45

中心高就是工件放在刀板上的工件中心

chenzhxc · 发表于 2015-6-12 20:16:20

本来快乐发表于 2015-6-12 08:19, J4 H* C; t: W' W) N& S% n
中心高就是工件放在刀板上的工件中心

工件放在刀板上的工件中心？没明白，求详解。谢谢
