深孔磨杆

LKMPFJM · 发表于 2015-6-8 19:30:13

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

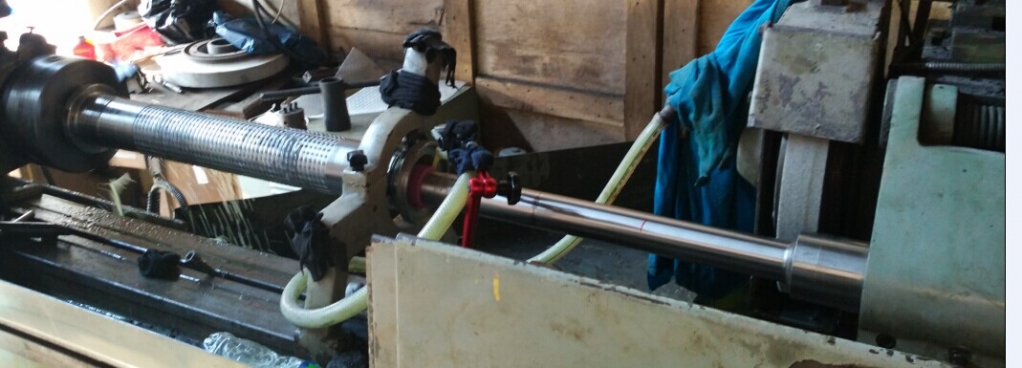

怎么让杆子不振刀，求解

来自安卓客户端

研磨者 · 发表于 2015-6-8 19:55:27

精度咋样

zpngbrs · 发表于 2015-6-8 22:12:21

你磨磨杆的方法是错误的。呵呵这样磨出来坑定甩

LKMPFJM · 发表于 2015-6-8 23:27:35

zpngbrs发表于2015-06-08 22:12:21

& I# Q$ m3 ?1 c# v6 b: G& V1 {* ^: B
登录/注册后可看大图

& S8 x3 z! m" T3 ^8 j; Q3 C你磨磨杆的方法是错误的。呵呵这样磨出来坑定甩

先单磨，装配后修磨的是防尘盖跳动
来自安卓客户端

LKMPFJM · 发表于 2015-6-8 23:29:04

zpngbrs发表于2015-06-08 22:12:21
5 Q9 h* T6 h- g- P* M

登录/注册后可看大图

* U4 f5 J; ?9 t你磨磨杆的方法是错误的。呵呵这样磨出来坑定甩

单磨都没问题，外径是49轴承孔私是35,
来自安卓客户端

魔界幽灵 · 发表于 2015-7-26 21:14:41

谢谢分享经验。磨界需要这样的交流

xmd275 · 发表于 2015-7-27 07:07:27

{:soso_e100:}你这是，万能外圆磨用的，要求不是太高，这样加工足够了{:soso_e100:}

shengjia · 发表于 2015-8-4 22:37:46

LKMPFJM 发表于 2015-6-8 23:29
5 K& ~6 y- g( }1 {) o单磨都没问题，外径是49轴承孔私是35,' P2 S1 G% v0 J+ i5 }/ E
来自安卓客户端

能修砂轮吗？主轴高速不甩吗？主轴转速怎样？这么重主轴吃的消？

LKMPFJM · 发表于 2015-8-20 11:38:17

shengjia 发表于 2015-8-4 22:37& ]# H4 }; d, D6 Z+ v* N
能修砂轮吗？主轴高速不甩吗？主轴转速怎样？这么重主轴吃的消？

修砂轮没影响，转速8000，外壳是不转的，里面轴承，不甩，主轴和磨杆是一体的，加长型

LKMPFJM · 发表于 2015-8-20 12:00:07

zpngbrs 发表于 2015-6-8 22:12
- @$ ~# E8 P6 X" I% P1 x你磨磨杆的方法是错误的。呵呵这样磨出来坑定甩

大师，你在论谈里的上中心架撑内圆磨具，磨磨杆的图我看过，确实流B，能加你QQ吗，我这磨杆是一体的，双顶做外圆，上中心架磨内孔轴承位，我上传了个试机视频，可否帮我听听声音，

看有没有什么可以改善的

LKMPFJM · 发表于 2015-8-20 12:02:06

研磨者发表于 2015-6-8 19:55 L. R8 W2 X" p% h, n5 L5 o
精度咋样

精度看外加圆加工时的真圆度，外圆真圆度0.005MM，磨出来内孔0.01MM以内

LKMPFJM · 发表于 2015-8-20 12:10:54

zpngbrs 发表于 2015-6-8 22:12
+ q9 x |6 v! L! H* @, T% Y5 o9 w你磨磨杆的方法是错误的。呵呵这样磨出来坑定甩

LKMPFJM · 发表于 2015-8-20 12:12:54

zpngbrs 发表于 2015-6-8 22:12- }; g ~$ U+ `9 C& U7 Y
你磨磨杆的方法是错误的。呵呵这样磨出来坑定甩

没有发视频的权限，在优酷里输鼎厷两字

zpngbrs · 发表于 2015-8-29 01:01:15

LKMPFJM 发表于 2015-8-20 12:00
% a; ?: Y/ E- n1 D) ]; _大师，你在论谈里的上中心架撑内圆磨具，磨磨杆的图我看过，确实流B，能加你QQ吗，我这磨杆是一体的，双 ...

我谦虚一下啊，大师我还真配不上，只是有点心得经验而已。你双顶磨的刀杆按照常理来说没有错，我之所以说你的方法是错误的，那是因为我做730刀杆的时候吃过亏的，（不过看到你这样做出来还真的NB{:soso_e179:}）我做的时候也是一体的，不过做出来开机就甩，研究一下是装配精度达不到，虽然打表只有不到两丝的跳动，但是开机就不行。甩的厉害，为什么开机就甩呢？也就是说为什么刀杆在工作的状态下会甩？？？如果我把此刀杆让它在工作的状态下磨掉影响它甩的那部分，不就可以了吗？哈哈~！所以我用两个中心架支撑磨具外体，拨杆带动，一点一点磨掉，磨完之后测量刀杆不是圆的，扁的厉害，而且跳动有十几丝，不怕，装好后开机看看效果，开机后一点也不甩。声音也小了下来，简直就是给做了个动平衡，哈哈~！肯能我遇到的情况和大家的不一样，但有类似的不妨试试。

虹山工具 · 发表于 2016-4-29 04:46:21

朋友：这问题让人感兴趣，其实本质是解决砂轮轴的综合平衡问题，砂轮轴是专门做的，整体的，不用接长轴，成本高点，轴承安装位置的结构都要设计，工件**值合算，若工件尺寸多就得做多个整体砂轮轴了，其实可以用接长轴的，但接长轴要全以顶尖孔为基准，主要是螺纹和配合内圆磨具的面，另外材料选择20Cr，热处理合适，另外用zpngbrs提到的接长轴和磨具安装好再一体上中心架支撑磨外圆的方法较好，有一种带内锥孔和内圆磨具的接长部分的外锥配合的接长轴，重复定位的精度是较高的，接长轴的稍微偏心其实影响不大毕竟直径不大，关键是磨削惯量的选择合适，其实这样的超长磨法是没有合理受力的，内圆磨有专门的深孔磨床，就是微甩可判断偏心方向在轴外圆上打孔以便用穿螺杆加配重平衡就解决了，倒是磨削的让刀要分：粗精磨和用手动控制工件内孔各段走刀时间来保证形位精度，颤震其实靠精磨和手动走刀是能解决难磨的一些段的形位精度的，毕竟这是权益之计的方法吧！！

虹山工具 · 发表于 2016-4-29 04:54:35

虹山工具发表于 2016-4-29 04:46
) L3 Z" R0 T7 a+ g% u9 C) X朋友：这问题让人感兴趣，其实本质是解决砂轮轴的综合平衡问题，砂轮轴是专门做的，整体的，不用接长轴，成 ...

**是**值
