[求助] 如此长的腰圆,在冲子成型器上如何更有效的控制工件变形,和研磨时候的弹刀!!!

[复制链接]
发表于 2015-6-9 22:14:18 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
本帖最后由 精工魔人 于 2015-6-9 22:16 编辑 & m2 p3 q1 q# a. m% H* s
- h; f2 t$ l. k0 Z/ w( }8 U% J

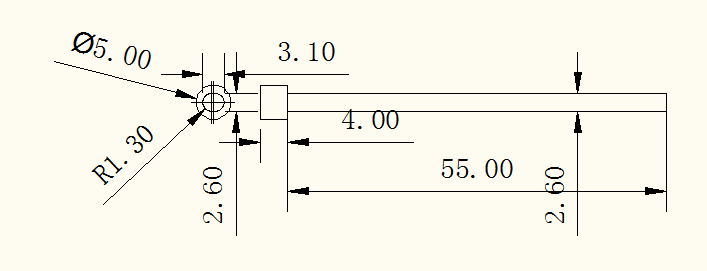

这个工件是SKD11的材质,公差为-.001,制作时我是延长头部加工的,加工时我是先把扁位削到位再接R1.3的!!现在由于工件变形还有弹刀只能分两节来接R!!!只是这样加工的效率就慢了许多!望大师指点下,如何更有效的控制工件的变形,和研磨时候的弹刀!!!先在此谢过哈!!' p* [6 Z' E) _0 F
发表于 2015-6-10 06:08:36 | 显示全部楼层
下面用个东西扶着能好点
7 W+ M9 u  |9 P3 |
 楼主| 发表于 2015-6-10 20:47:15 | 显示全部楼层
分段研磨会出现台阶,{:soso_e126:}{:soso_e126:},求高手指~~~~
发表于 2015-6-10 20:56:52 | 显示全部楼层
公差-0.001?

点评

公差一条,发表的时候写错了!!!  发表于 2015-6-10 22:46
发表于 2015-6-14 05:18:53 | 显示全部楼层
下面做个弹簧装置顶着% ^+ y) M8 h1 j8 ]( _" r

点评

弹簧有在下面顶着的,由于工件有点变形,每一支货都要打表,倍感太麻烦!!  详情 回复 发表于 2015-6-14 09:52
 楼主| 发表于 2015-6-14 09:52:15 | 显示全部楼层
soseen 发表于 2015-6-14 05:18
8 M% |$ _2 Y' o1 `* C下面做个弹簧装置顶着
: N5 ], Y# q  @
弹簧有在下面顶着的,由于工件有点变形,每一支货都要打表,倍感太麻烦!!
4 |3 r5 ?& l# c' o; v5 c+ ^
发表于 2015-6-14 23:31:59 | 显示全部楼层
绑点橡皮泥,防弹刀神器。

点评

怎么个绑法??望指点!!谢谢  详情 回复 发表于 2015-6-15 21:49
 楼主| 发表于 2015-6-15 21:49:49 | 显示全部楼层
huatain89750 发表于 2015-6-14 23:31% J9 p; c- h8 F4 L) L! k" n! C
绑点橡皮泥,防弹刀神器。

$ M( I2 z9 Z# ^/ {! ]怎么个绑法??望指点!!谢谢
2 V: a; I6 ~4 A+ ]; i* r$ S" Q1 |0 z* K. L5 C& c9 b
发表于 2015-6-18 12:47:50 | 显示全部楼层
直接用手转很好做

点评

r1.3用手转,是需要什么治具的吧?  发表于 2015-6-18 21:31
发表于 2015-6-19 12:36:50 | 显示全部楼层
pymaomao2015 发表于 2015-6-18 12:47
8 [2 l0 J: i# N, p$ V: t1 j直接用手转很好做
5 \% _: q$ O; p4 f$ l. L/ m
不用治具,我们经常放磁台上用手转的
' e. N0 v2 V8 O3 w1 R6 _0 X

点评

帅哥,这可不是圆的哦,这样的也能转??  详情 回复 发表于 2015-6-24 20:45
 楼主| 发表于 2015-6-24 20:45:05 | 显示全部楼层
pymaomao2015 发表于 2015-6-19 12:36
# P7 T% h8 C4 h9 K# @- l0 T& a不用治具,我们经常放磁台上用手转的

$ D- A7 V% z& k) ~1 P" `帅哥,这可不是圆的哦,这样的也能转??
* Z" q1 {0 J. v- ^# h" e. G2 g" t4 Z( \, Y6 O
发表于 2015-8-4 10:10:29 | 显示全部楼层
在磁台上加工,不要任何工具,挡块足够了
发表于 2015-12-28 10:03:04 来自手机 | 显示全部楼层
不是圆的图不全呀。谁看都像圆的。
来自: 微社区
发表于 2016-2-27 09:47:26 | 显示全部楼层
防弹动? 最简单的办法 用个毛刷柄垫住.
发表于 2016-2-27 19:30:39 来自手机 | 显示全部楼层
金真木易 发表于 2015-8-4 10:10
% X/ |* F3 [3 h0 I  [在磁台上加工,不要任何工具,挡块足够了

, S+ [* P4 |* W/ N" h% o9 S' Q这是标准椭圆哦
来自: 微社区
发表于 2018-2-24 22:57:12 | 显示全部楼层
..........是弹3 Q4 F1 n2 z9 r" U4 J1 u1 E# k
