外圆磨圆度不好，怎么办？

梁智峰 · 发表于 2015-7-20 18:47:58

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

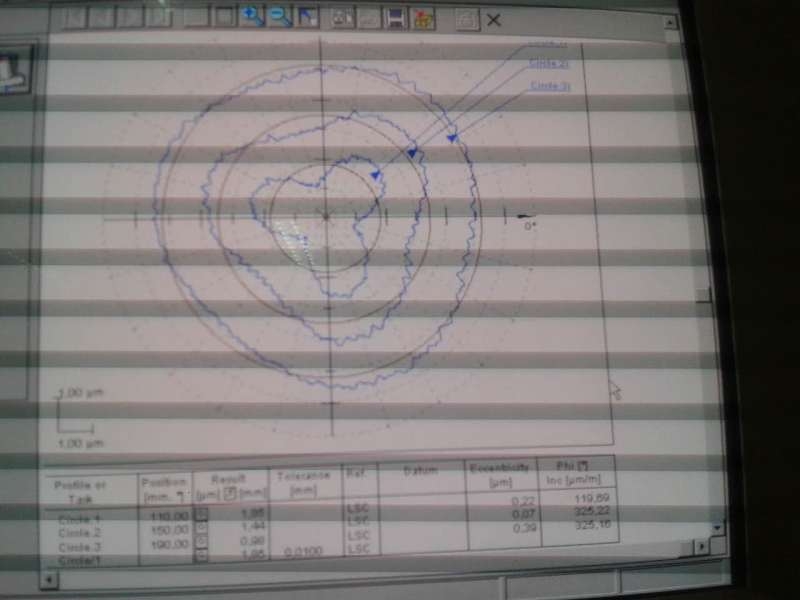

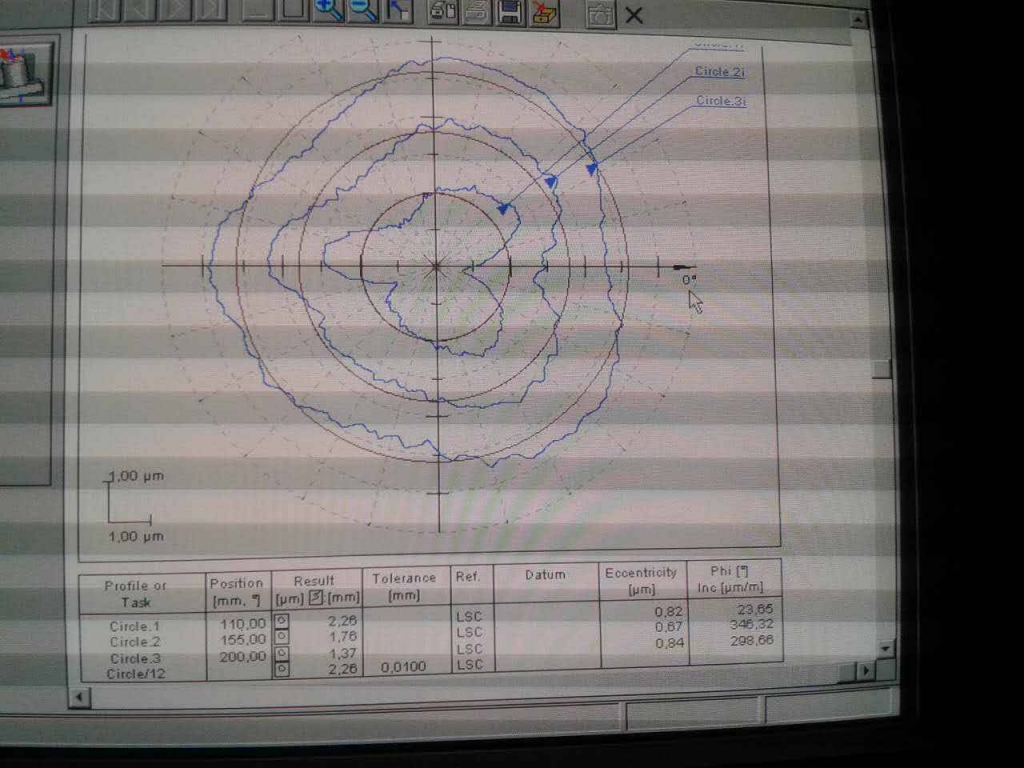

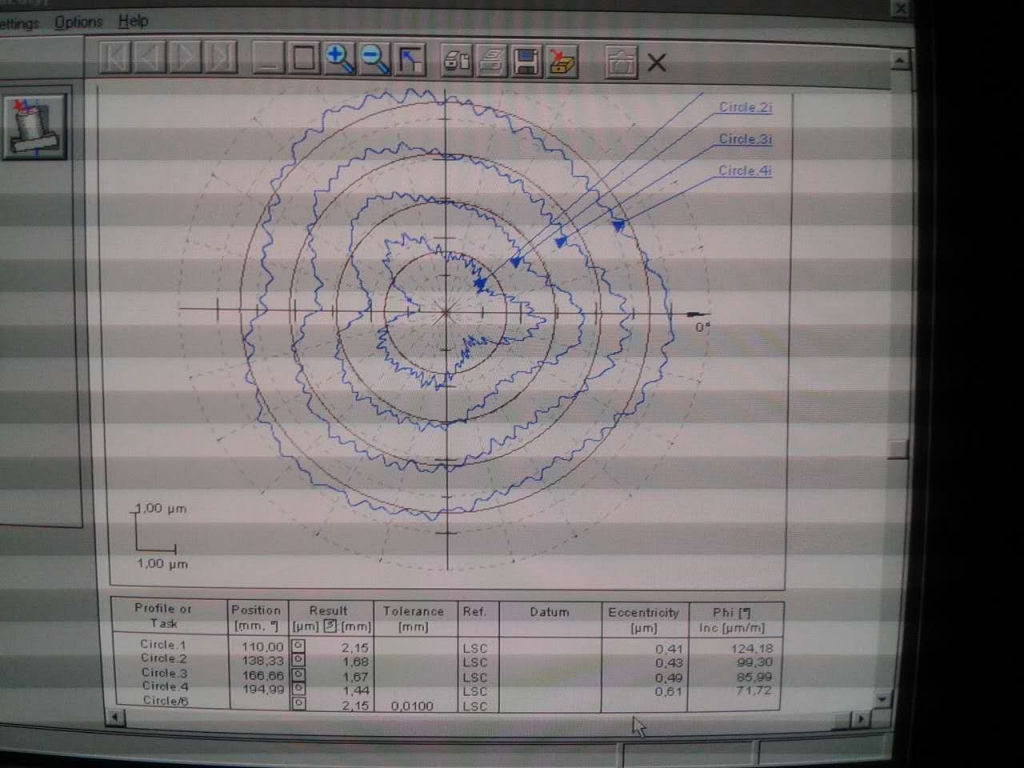

外圆磨磨出的工件检测圆度图形如下图，一个工件检测有3个或4个截面，这样的图形是怎样产生的？急求各位高手指点！！！（设备各项精度测量都正常，就是找不出原因，工件长度150，直径19）

梁智峰 · 发表于 2015-7-20 19:01:22

补充：砂轮是白刚玉80粒度，工件是45钢

Lucifer1984 · 发表于 2015-7-20 22:40:16

什么类型的工件？两顶尖磨？还是卡盘磨？

梁智峰 · 发表于 2015-7-20 22:53:50

Lucifer1984 发表于 2015-7-20 22:40
( W, R) Z/ J- o

登录/注册后可看大图

6 _1 J* j3 F, r) R' t7 j* I1 `什么类型的工件？两顶尖磨？还是卡盘磨？

两顶磨的

zpngbrs · 发表于 2015-7-20 23:06:20

精研中心孔还有从图中看出线条也不好，注意砂轮抖动，皮带抖动！
说的不一定全对，试试i总没错！~

梁智峰 · 发表于 2015-7-20 23:11:14

zpngbrs 发表于 2015-7-20 23:06
+ x3 ~; s5 t6 S4 u9 Q

登录/注册后可看大图
# Y3 T. D# i% `9 v0 J) O/ D
精研中心孔还有从图中看出线条也不好，注意砂轮抖动，皮带抖动！
" A# J4 W7 f3 H说的不一定全对，试试i总没错！~

谢谢，我可以试试。

BJwy · 发表于 2015-7-24 09:48:44

修好了吗？可打电话13801202870

nxd123 · 发表于 2015-8-8 12:06:57

中心孔或顶尖圆度不好

zazagogo · 发表于 2015-8-13 08:16:36

两顶尖需要研磨一下！

刘斌 · 发表于 2015-8-14 21:07:06

开好粗，用400树脂砂轮精磨

长岛 · 发表于 2015-11-12 21:14:28

如果是卡磨的话就找头架的事，是顶磨的话就先检查尾座以及顶尖

shtrjgs · 发表于 2015-12-4 21:42:18

是不是砂轮没有修好呢

15066599008 · 发表于 2015-12-6 17:31:16

细长轴，采用开式架

fanghai333 · 发表于 2017-3-6 14:51:48

动平衡没有平衡好，（砂轮、砂轮电机与皮带轮）
如何动平衡较好了，那么就是工件与顶针的接触不好。
顺便问一下，你测圆度的软件是什么软件？
