小弟有几个问题向大家请教下，希望各位有经验的师傅帮我分析下：

Royfu

小弟有几个问题向大家请教下，希望各位有经验的师傅帮我分析下：

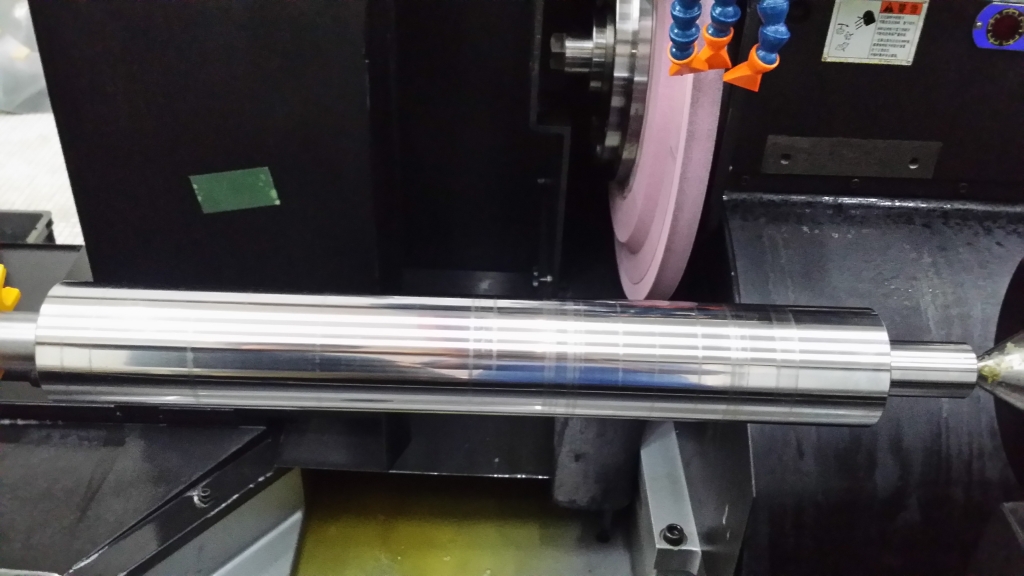

# @8 n( n; K  `+ ]' z    砂轮为铬刚玉，工件为45#钢材料    粒度60    砂轮转速45m/s

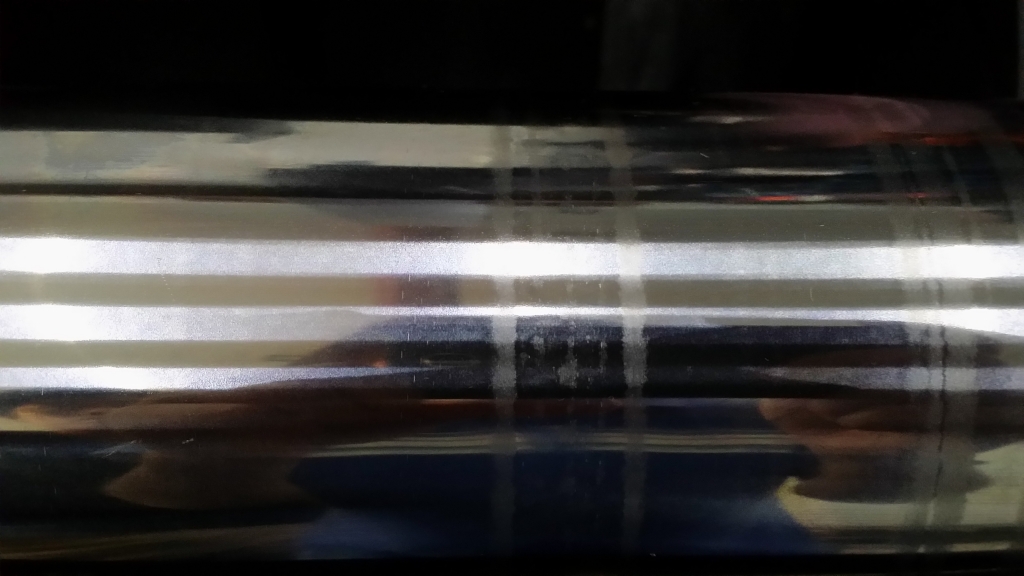

     1,本公司用铬刚玉砂轮磨削镍基合金工件，新砂轮静平衡没调好，然后用45#钢试磨看下磨削效果，（铬刚玉砂轮适合磨45#钢吗）磨削后发现工件表面有螺旋纹，而且纹路大，用手指甲刮工件表面感觉有好多小台阶，后面磨削参数也调整过，效果有改善，但任然有螺旋纹，不知道怎么解决了，希望各位师傅能帮我分析下。非常感谢！
+ _! m0 p% I1 |6 D1 w

419146173

这个原因很多…砂轮的转速可以再低点…工件转速也要低…顶尖的松动…砂轮稍微粗点修…你试一试…先把原因一个个排除…
2 S4 I2 N% R9 R! W' r5 c* J) G

魔界幽灵

砂轮60k太細了，就用45K就好了，2楼上面所说的原因也有。磨的发亮。砂轮要修平修粗，

Royfu

魔界幽灵 发表于 2015-8-5 08:32
& x7 E$ J: h. v6 g8 @砂轮60k太細了，就用45K就好了，2楼上面所说的原因也有。磨的发亮。砂轮要修平修粗，

& ~2 _" A8 c! k* }5 g+ x+ A/ u静平衡是不是一定要调好才能装上去，如果没调好，可以在机床上面修好吗？
* k" u8 p  z: o( Y1 i7 f

快乐人生

砂轮角倒钝没有

快乐人生

怀疑为砂轮速度与工件转速不匹配

虹山工具

Royfu ；
     估计你干的时间不长，对吗？这个外圆磨我估计不是国产的，铬刚玉用于外圆砂轮，台湾、日本常用，国内不常用。铬刚玉砂轮磨45#钢真大材小用了，它更适合磨硬度更高的轴类材料，你的砂轮修的太薄了，这样不利磨痕均匀，你说有螺旋纹，而且纹路大，用手指甲刮工件表面感觉有好多小台阶，一定是问题严重到砂轮轴跳动度极大超差了，照片上砂轮只有左边1/4有磨痕，说明可能有轴向较大间隙。须要拆下砂轮，检验轴头跳动、窜动、头架跳动、导轨运动直线度等等用排除法一项项检查找原因吧！！

李佺沣

你砂轮是多宽的

磨星

来学习学习

张国耀

机床一定的情况下，砂轮的硬度与工件相匹配的，
螺旋纹的源泉是振动，
震动的原因有很多，先从最基础的砂轮硬度偏硬解决吧
. i9 V. ^/ h$ L: n: x& S" y" }

mhml

先把砂轮线速度降下来试磨一下看看
