同轴度有要求的内外圆怎么加工

wwwzzhhnet · 发表于 2015-8-6 21:53:09

您需要登录才可以下载或查看，没有账号？注册会员

×

同轴度要求1丝，少量件都是磨内圆穿芯轴，再磨外圆。
但批量做感觉穿芯轴太麻烦，而且芯轴容易拉伤（材料C12淬火，芯轴普通碳钢），芯轴不敢用太硬的。
身边圈子没有干磨床的，不知道批量件怎么做能提高效率，
补充一下，工件是长100，内孔85，外径台阶95，99.大体就这样，85的芯轴抬一天很累~~

zxq0220 · 发表于 2015-8-7 09:17:58

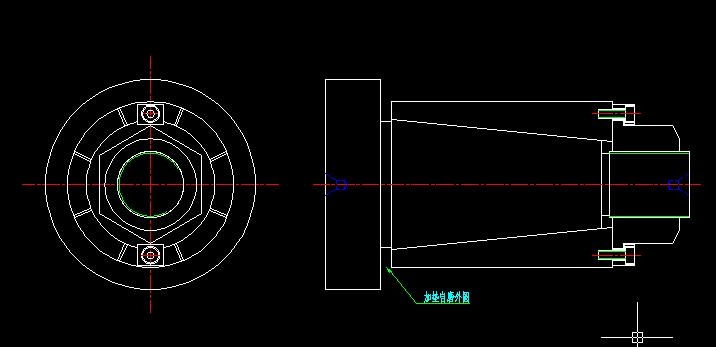

做个卡具吧。

外磨卡具.dwg (28.54 KB, 下载次数: 0)

wwwzzhhnet · 发表于 2015-8-8 08:22:03

zxq0220 发表于 2015-8-7 09:172 G, X. T3 M' m1 ~1 V- ~3 Z7 [
做个卡具吧。

没看明白，
