有关复合立体图

无心云 · 发表于 2015-9-5 21:32:20

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

很多新手看不懂复合公式中角度

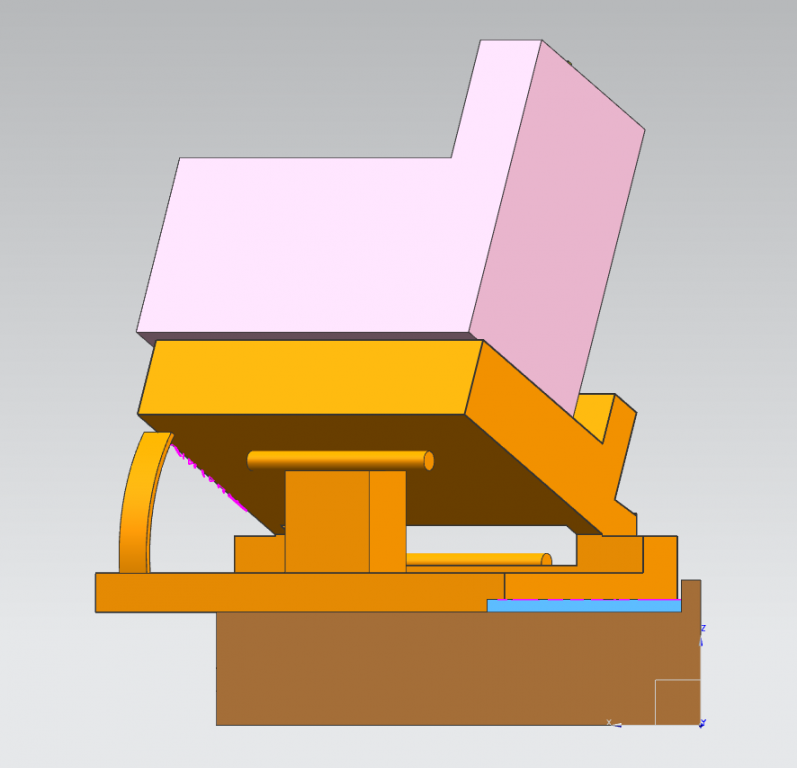

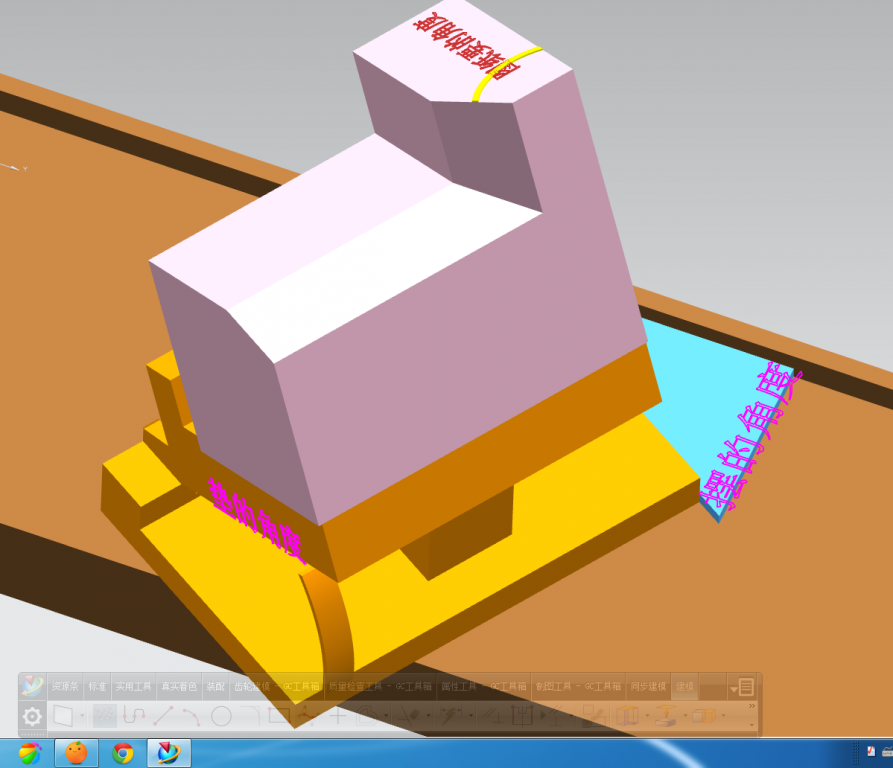

atan[(tan图纸要求的角度这里35度)*COS（正弦台垫的角度这里25度）]=32.3993度（也就青色中三角块的角度称为“杆”的角度）
atan[(SIN青色三角块的角度32.3993)*TAN（正弦台垫的角度这里25度）]=14.0284417（也就是得出要修砂轮的角度称为“底”的角度）
atan注意这个的反正切函数
依照这个数去做看对不对


魔界幽灵 · 发表于 2015-9-23 08:08:32

3D效果图比较直观

qiezi1009 · 发表于 2015-11-26 17:30:25

糟蹋我的威武了

running · 发表于 2015-12-24 22:28:57

学习了
就看看开工红包
