新手求助平面磨加工端面斜度

莫打路人甲SYANG · 发表于 2016-1-15 00:51:39

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

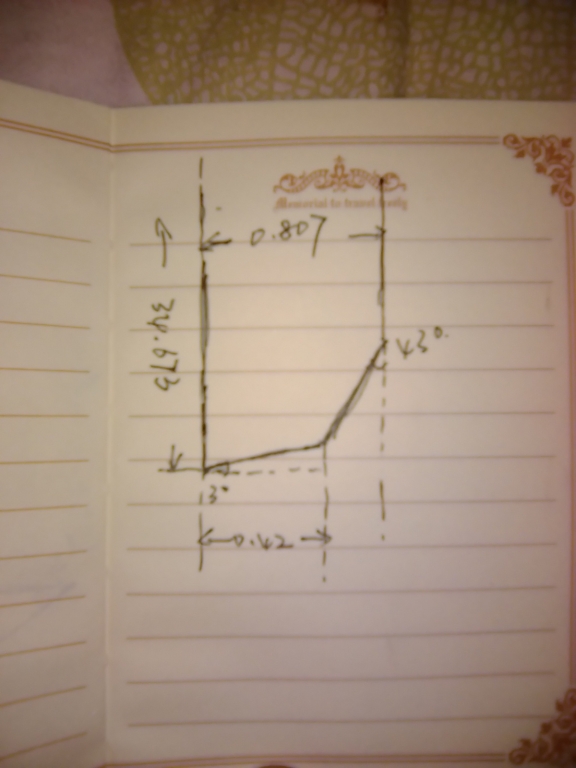

新手求助具体如图片所示，我工件先加工了端面的3°，总长34.673到位。然后加工43度，磨3°和43度的焦点来控制0.42尺寸. 我该如何计算呢？现在端面是个3°的斜面，我边角关系就理不清楚了，算出来的数字加工出来是错的。请附详细的计算步骤。万分感谢备注，我正弦磁台是47度。工件平放在磁台上，侧面靠进去。

莫打路人甲SYANG · 发表于 2016-1-15 00:57:38

我做43度的时候，忘了端面已经是个3度的斜面，我直接用（0.807-0.42）/COS43 磨出来是错的

running · 发表于 2016-1-17 09:17:59

你平垫43度吧，干嘛非得量0.42尺寸嘛你把3度43度的方向你不会算数你可以用34.67减去43度的邻边长。剩下多少好算吧。投影尺寸到位，0.42尺寸自然也就到位了

莫打路人甲SYANG · 发表于 2016-1-17 20:20:58

running 发表于 2016-1-17 09:17% l& l; P9 k8 Z5 E& n# i
你平垫43度吧，干嘛非得量0.42尺寸嘛你把3度43度的方向你不会算数你可以用34.67减去43度的邻边长。剩下多少 ...

工件材质是合金的，有光洁度要求，0.42的尺寸是小公差，就是魔3度和43度来控制。不控制就废了。

yl20170506 · 发表于 2017-5-16 20:12:52

你在哪个省份
