求助，一个偏心另件的

爱信

大家好！  磨床的加工，我就是一只小 小小 小小小菜鸟。

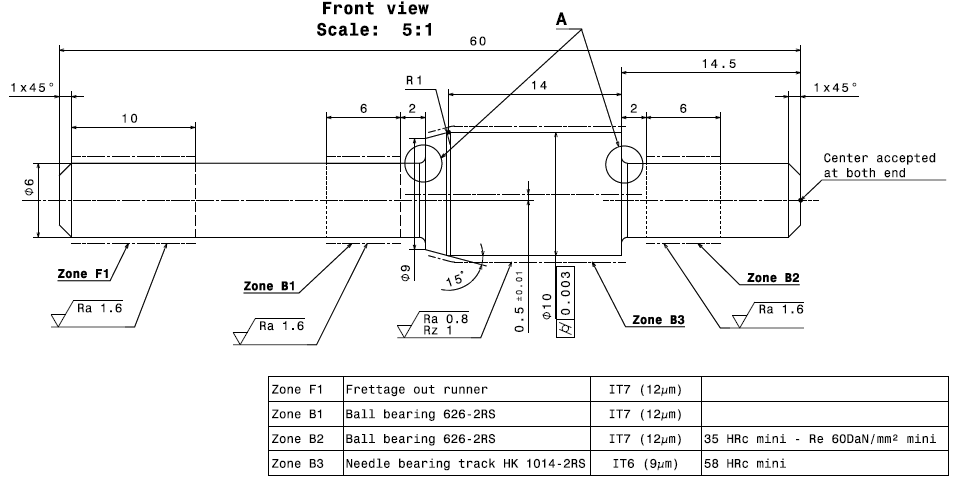

' r7 }  C) B3 a, ?2 f$ q5 {5 U  最近接一另件如下图，在车床分两次车出后去热处理，两头应该好加工，中间的φ10 圆度0.003和15°的斜面，偏0.5±0.01mm 如何加工   求帮助！

虹山工具

此工件难度在于偏心距的确定，方法如下：
: x9 S$ R9 u) ~& p( d
1、外圆磨床头架上外圆大于150的活动三爪卡盘，先夹住Φ6、14.5长度段的外圆边端，以Φ6外圆左右最长两端点找正轴。
2、以同样的点下偏心距，偏心距是0.5+-0.01,换算成在Φ6外圆的单边偏心值是1/2*0.5=0.25，以Φ6外圆的最长两端同向偏0.25，这个要确定偏心量的找正是比较麻烦的，总的偏心值是0.5，而一般150外圆以上的活动三爪卡盘的径向和法兰盘的间隙是2毫米左右，就用这2毫米的间隙来调0.5的偏心距，单边调0.25就行，注意靠近卡盘端的偏心方向和远离卡盘端的偏心方向要精确，注意要点如下。
  x5 `) x+ d0 h5 M/ h3、调偏心距前，找正Φ6两端，然后先调卡盘端的偏心距，用百分表打高点和低点的位置，然后再校远离卡盘端的高点和低点的位置要和卡盘端的位置一样，要反复两端调，直到调到用百分表放在调好偏心距的Φ6外圆上，沿着轴向方向打表的偏值最小为止。
6 F7 L4 k% r, }" A# v% x. B  K4、若调不好，可拆下卡盘，用表打法兰盘的端面的轴向跳动度，至少小于0.01，若较大就要用砂轮的端面修磨法兰盘端面，然后再重新装卡盘重试。
5、Φ10外圆先磨得见光后，再验证一下与Φ6外圆在全长上的偏心距是否符合要求，因Φ10外圆无公差要求可以充分用来调好与Φ6外圆的偏心距，另Φ10的圆柱度较高要注意调好。
2 V/ U. }( F2 N1 J' q

Lucifer1984

Φ10的圆柱度公差只有0.003，普通万能外圆磨头架回转精度可能无法保证，需要注意。如果该零件批量比较大的话，可以考虑制作专用夹具。
