新手求教！1040磨床

xianrunsheng

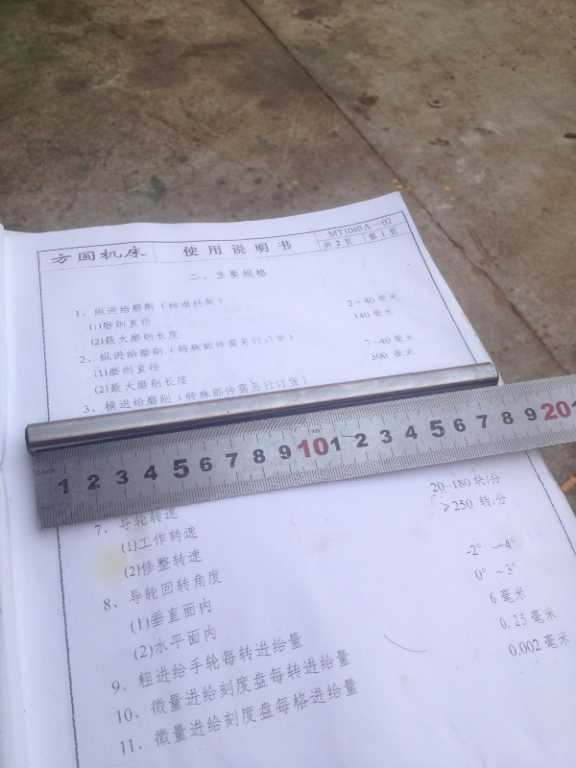

我想问问大神们我工厂磨的工件是外经12、长度是190的圆棒材质是A3钢！这磨出来怎么测量它的垂直度吖？
来自: 微社区

cuidongdong

不是有垂直差表吗？
来自: 微社区

xianrunsheng

cuidongdong 发表于 2016-3-7 09:58
" A  T0 B9 ~$ F: ~. W, N不是有垂直差表吗？

" O. z* h% [7 Q% f% b二楼你好！我想问问那个垂直差表是什么样子的！上网找不到！
来自: 微社区

cuidongdong

建议购买一个！如果不行可以自己简单做一个！首先做两个水平等高的v形支架，支撑工件保持水平，然后再做一个平面度较好的料块与工件一侧断面保持良好接触状态并固定！接下来旋转工件，可用千分表打工件外径或者另一侧端面来大致确定垂直差！如果工件要求不怎么高可以这么搞！
来自: 微社区

虹山工具

朋友：          这个圆柱棒应该没有垂直度的要求，要有应该是圆柱度的形状公差，垂直以什么为基准呢？圆柱度有多种打法：

' r; R8 {: n- M% T1、用一个标准的较宽的V形标准件，放置于标准平板上，把工件水平圆柱面平放于V面上，用百分表座来回拉，打工件上母线就能检验了。
( ]* X6 \0 ]+ D9 ^& r. _0 T2、把工件装卡在内圆或外圆磨床的卡盘上。找正两端到最小跳动，然后用百分表沿着机床的纵向拉回拉打工件的母线就行了。
2 X' V( Y5 ]+ t+ M) ]4 G3、用千分尺先量工件两端的外圆尺寸，看是否有锥度，然后用直线尺的测量边去靠在工件的圆柱母线看间隙的光线是否均匀，看是否有双曲线，就能综合的判断圆柱度公差。

806613434

基本正确

3167000862

不懂不要乱说话。这会误导别人。
来自: 微社区

1040无心磨

用千分尺 量 上中下 3个点  尺寸都一样的话  就可以
