通磨技术专家会诊2----积屑瘤

李梦梦 · 发表于 2016-3-23 11:36:21

您需要登录才可以下载或查看，没有账号？注册会员

×

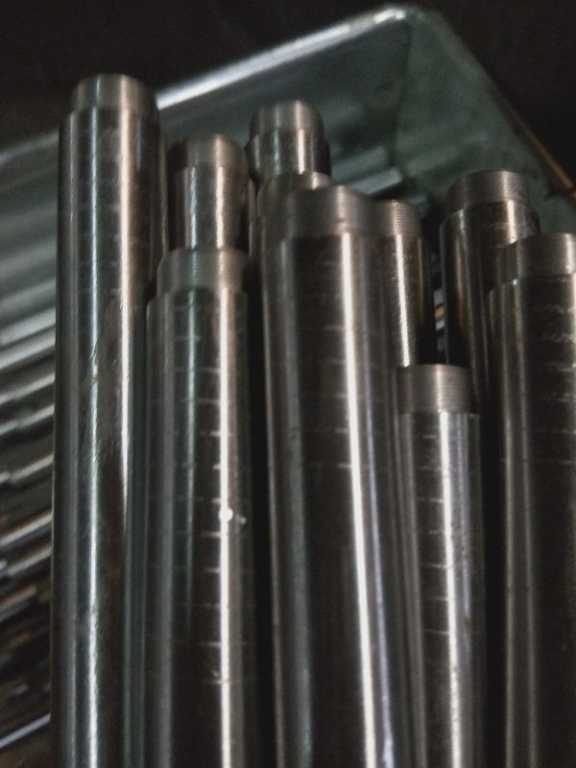

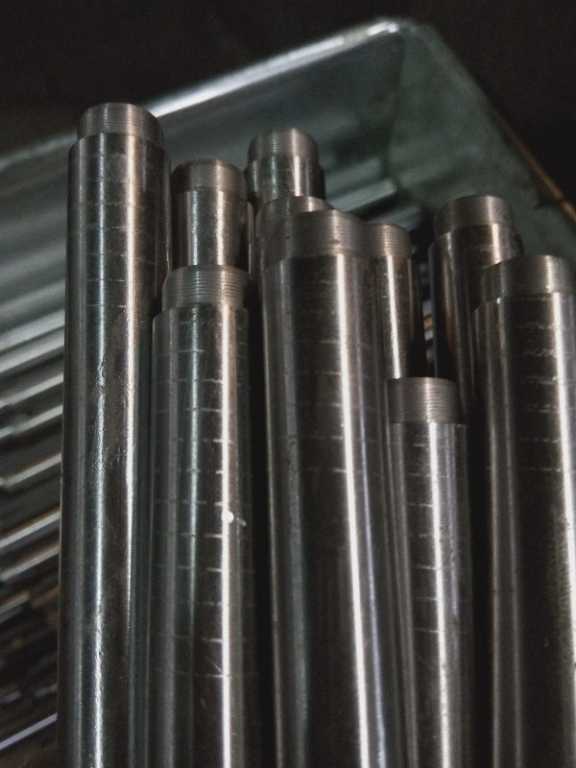

托板上面很容易粘上铁屑，形成积屑瘤然后把工件弄伤。不知各位遇到过这个问题没有，有没有有效的避免方法？请教一下。
来自: 微社区

研磨者 · 发表于 2016-3-23 12:39:53

什么材质的工件？工件材质相对应的砂轮匹配和磨削液选择很重要

cuidongdong · 发表于 2016-3-23 12:49:44

砂轮只要没粘铁的话建议更换磨削液，换清洗力度更好的，磨削过程中增大磨削液量！还有注意托板与砂轮间隙是否合适！
来自: 微社区

德胜泰 · 发表于 2016-3-23 17:20:54

我也遇到这样的问题，我磨的是奥氏体不锈钢，产品直径5.5mm，粗磨和精磨分开的，精磨磨削量0.04mm，砂轮是直径600的进口绿碳砂轮。因为产品不允许有任何伤痕，这种积屑瘤会附着在托板上，刮伤工件。托板做的精度很高了，并且表面是磨的是镜面了。

老研磨 · 发表于 2016-3-23 20:17:09

工件作用到拖板上的力太大，砂轮的选择，和金刚笔对砂轮修整的好坏，切削液都有关系

李梦梦 · 发表于 2016-3-23 22:34:30

研磨者发表于 2016-3-23 12:39
" B; Q: F% f* \/ k0 Z: ?什么材质的工件？工件材质相对应的砂轮匹配和磨削液选择很重要

我就用的水加亚硝盐做的磨削液，消耗太快了用不起其他的，粗磨的话一天要好几十斤水呢

李梦梦 · 发表于 2016-3-23 22:47:38

德胜泰发表于 2016-3-23 17:20
i$ d6 {. c7 Z: u9 J3 z; L4 P我也遇到这样的问题，我磨的是奥氏体不锈钢，产品直径5.5mm，粗磨和精磨分开的，精磨磨削量0.04mm，砂轮是 ...

我磨的材料是45钢，硬度有罗氏20几度或30多度的，也用的绿碳砂轮。我一直的解決办法就是当换上新托板后，先吃刀0.02mm让它磨上几百件，把托板上拉一条痕迹，然后就可以吃刀4或5丝开始精磨了，不会起积屑瘤。主要是想看看你们有没有更高明的办法一起拿来探讨一下。
来自: 微社区

李梦梦 · 发表于 2016-3-23 22:48:57

老研磨发表于 2016-3-23 20:17
# F& A# s" D1 F1 N' I工件作用到拖板上的力太大，砂轮的选择，和金刚笔对砂轮修整的好坏，切削液都有关系

偶尔这样子，正常的时候又很好
来自: 微社区

李梦梦 · 发表于 2016-3-23 22:51:22

研磨者发表于 2016-3-23 12:39( n$ ]% M8 g# F" D+ C+ ?
什么材质的工件？工件材质相对应的砂轮匹配和磨削液选择很重要

加工的是45钢，用的绿碳砂轮，冷却液就是水呀
来自: 微社区

李梦梦 · 发表于 2016-3-23 22:56:26

cuidongdong 发表于 2016-3-23 12:49" b$ m: ?' N% Q3 \! D! }
砂轮只要没粘铁的话建议更换磨削液，换清洗力度更好的，磨削过程中增大磨削液量！还有注意托板与砂轮间隙是 ...

磨削液消耗量太大了，粗磨一天得好几十斤冷却水呢，其他的用不起呀，我就用自来水加亚硝酸钠，图个便宜。没试过其他的，不知道效果会怎样

李梦梦 · 发表于 2016-3-23 23:01:17

cuidongdong 发表于 2016-3-23 12:49& `8 L9 ]' k" H' U& q* T
砂轮只要没粘铁的话建议更换磨削液，换清洗力度更好的，磨削过程中增大磨削液量！还有注意托板与砂轮间隙是 ...

我就用的自来水加防锈剂做冷却，没试过其他的不知道效果会不会更好点？

李梦梦 · 发表于 2016-3-23 23:48:26

cuidongdong 发表于 2016-3-23 12:491 D! M. R2 r$ X
砂轮只要没粘铁的话建议更换磨削液，换清洗力度更好的，磨削过程中增大磨削液量！还有注意托板与砂轮间隙是 ...

冷却液消耗量太大了，我就一直用的自来水加防锈剂，没试过其他的，不知道效果是怎样

账号		自动登录	找回密码
密码			注册会员

[求助] 通磨技术专家会诊2----积屑瘤
