外圆磨床磨削锥度问题如图

281660522 · 发表于 2016-3-23 14:18:38

您需要登录才可以下载或查看，没有账号？注册会员

×

如图所示角度是1度48分在磨床上扳动角度由于各种原因是扳不准的只能扳个大概值请问在没有角度尺或专业工具测量角度的情况下如何进行微调或是用百分表千分表进行更为准确的微调以保证轴头锥度的准确度求大神指教我一磨锥度总是有偏差
来自: 微社区

Lucifer1984 · 发表于 2016-3-23 22:47:03

一般批量磨锥用环规复接触来检验锥度的准确性

281660522 · 发表于 2016-3-23 23:32:44

Lucifer1984 发表于 2016-3-23 22:47- f8 R; ?# D( m6 p7 z9 H- i2 {
一般批量磨锥用环规复接触来检验锥度的准确性

我都说了没有正规工具了老大求怎么进行微调
来自: 微社区

gongyisong · 发表于 2016-3-25 22:51:41

看运气了！没量具。你能加工出来，也是太师级别的人了！大师都没办法做出来的，醉！醉！我真醉了！

zpngbrs · 发表于 2016-3-27 10:46:48

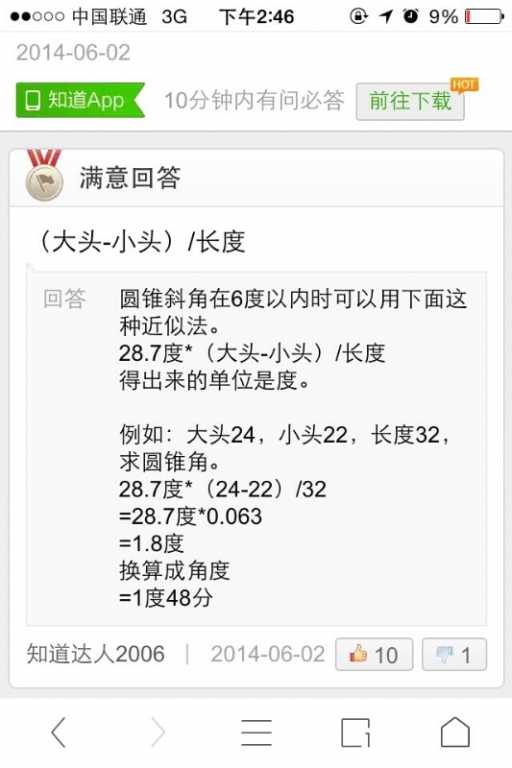

这个太简单了，在实际操作中往往会遇到这样的问题，解决方法：已知大头减小头除以长度乘以28.7 按照这个公式，可以反推而工件两头大小，一般图纸会标明大头尺寸及长度和角度，你套用这个公式算出小头尺寸，按照大小头尺寸调整锥度即可！

281660522 · 发表于 2016-3-30 11:47:22

gongyisong 发表于 2016-3-25 22:51* J( s% M) ~3 K
看运气了！没量具。你能加工出来，也是太师级别的人了！大师都没办法做出来的，醉！醉！我真醉了！

那只能说明你技术太菜菜鸟因为我见过所以我才敢问
来自: 微社区

281660522 · 发表于 2016-3-30 11:51:22

zpngbrs 发表于 2016-3-27 10:46/ `' ^) b' a( `* \ s
这个太简单了，在实际操作中往往会遇到这样的问题，解决方法：已知大头减小头除以长度乘以28.7 按照这个 ...

你也是个菜鸟答非所问我是问如何准确调整1度48分谁让你反过来反过去的去测大小头了我都知道大小头了还让你算干嘛
来自: 微社区

zpngbrs · 发表于 2016-3-30 19:09:00

281660522 发表于 2016-3-30 11:51$ U- B" y# X9 p/ |- M( b, h
你也是个菜鸟答非所问我是问如何准确调整1度48分谁让你反过来反过去的去测大小头了我都 ...

唉..如果你理解不了，只能说明你大脑没有褶子~！神仙来了也没办法~！

616423189 · 发表于 2017-3-16 13:37:58

zpngbrs 发表于 2016-3-30 19:09
7 U# T- ~8 x( _( P G, Y

登录/注册后可看大图

$ `. b4 {$ s; w2 i$ P唉..如果你理解不了，只能说明你大脑没有褶子~！神仙来了也没办法~！

你好，请问你知道，1:外圆磨，顶尖磨圆柱体，修砂轮后磨第一个没有锥度，到几十个时锥度变到一丝，慢慢变大，2:砂轮也不好磨，为什么啊？我是新手
