[资料] Winter修整器资料-1

[复制链接]
发表于 2020-3-2 12:35:10 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

; u& c3 _& E8 L- k, J, S4 K8 A
德国Winter修整器
修整概念
修整分为整形和修锐两个方面
整形:该工艺是为了获得精确的砂轮表面形状和轮廓。
修锐:该工艺是为了使磨粒突出到砂轮表面,从而达到锋利的目的。
修整范围
任何固结磨具都需要修整,常见的如陶瓷、树脂、橡胶结合剂砂轮等。
修整结果主要取决于
金刚石的种类,金刚石的耐磨性,冷却液,刚性安装柄、适当的安装、修整的导程、修整进给量。

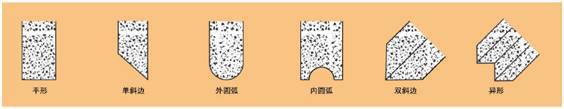

常见被修整砂轮的种类

1

1

4 P8 D; m: C- ~: B2 ?6 J4 L
修整注意事项
根据被修整的形状来选择修整器金刚石颗粒形状
修整时,砂轮旋转方向和修整器成一定位置关系
尽量使用一定压力和流量的冷却液

) j; t  K3 ?* x( E( \" M7 i; j
修整切深为0.005-0.05mm,横向进给为0.05-0.25mm/r,具体根据修整器种类来选择。

4 v; ^. i; d7 v! s1 t
! X; P/ N& `) X& q. N6 U, V( W6 q+ z) Y( A6 e# D( }% t6 M

, w9 l9 H4 T4 X) J; m  f; q% f4 A3 W6 U# V0 C1 O

# f4 r$ R; r7 ]: @8 g2 x5 b# B0 W2 k0 Q  c& z) d
: H" @" p( h' _, _) _
, O* i0 E. b6 ^: p- ~& a' A
9 D. f5 O/ M9 X' M3 c$ ?
! ^$ `# L: T/ M5 w( i( k6 d

  k' X) ]- w6 Y% u2 L& n3 S( c' T9 a1 K7 }5 H' t+ q- ~! p$ g5 K( P
* d. a7 o! l" w6 e7 w1 }
Winter片状修整器,规格多种,图片上的规格是TFAS90-33  M6 e; }- I4 j* }1 M0 A
建议修整砂轮粒度为80#-120#
; X1 ~; V9 i; q& o
0 l: Q: I# g) l
发表于 2020-3-5 17:19:32 | 显示全部楼层
上面的6 张图片是修好的砂轮形状?
