摇篮式五轴加工中心回转轴精度如何测量?

[复制链接]
发表于 2021-12-3 18:10:14 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
传统上,机床回转轴的校准需要将自动精密转台安装在其旋转中心,才能执行回转轴校准。摇篮式五轴加工中心回转轴旋转中心 (C.O.R.) 受到限制无联结部位,导致需要更复杂的支架与准直程序才能对轴进行校准,这可能增加该机床校准的难度。. e4 J! u; _9 A3 r9 [* H
* w; I# e! [  J
中图仪器解决方案:

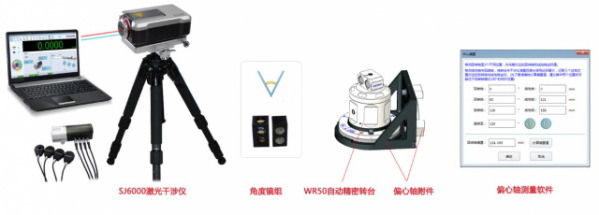

; ^  X# d' U6 e% D8 I测量配置:SJ6000激光干涉仪主机+角度镜组+WR50自动精密转台+偏心轴附件+偏心轴测量软件。4 U- Z: y  Z% y+ m
% K& z( e+ J7 T1 [7 Q# F2 F

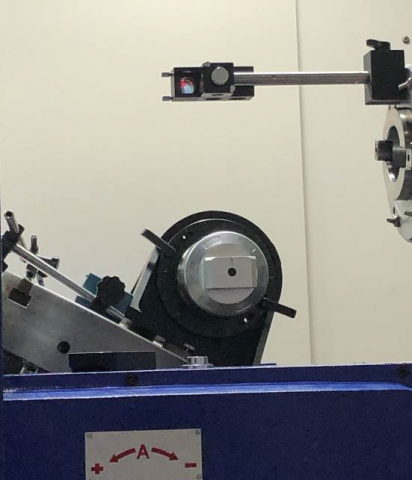

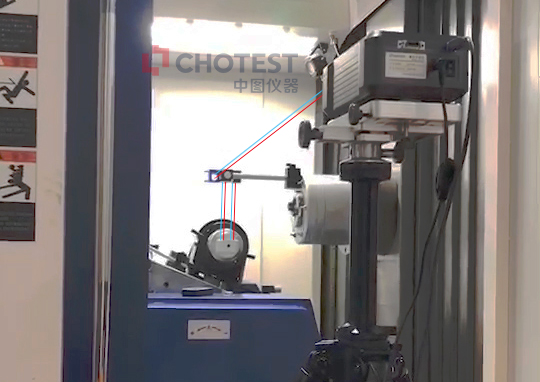

3 D4 l' ~6 C' H将WR50自动精密转台安装在摇篮式五轴加工中心A轴上(它不必安装在旋转中心)并执行测试,偏心轴测量软件会同步线性与旋转移动,并在整个测试期间保持激光束准直,这可显著简化安装硬件设定要求。% M2 R( H8 `. u$ R. o( u$ x
) X) R7 P0 W. n" {: G' o
" F, z3 \% X4 A( y& t

7 F, Z0 L9 R- h( i; G工作原理:" x2 R2 V$ n8 q" Z1 o, Q0 t1 o

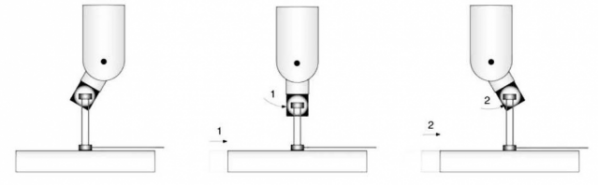

偏心轴测量工作原理是利用机床线性轴与回转轴的同步移动。如下图所示,每个回转轴移动都有一个对应的线性轴移动。需要注意,即使是相同的角度轴移动,线性轴移动间隔也会不同,以确保激光干涉仪与自动精密转台保持准直。
4 T1 [' O/ |  ~! L8 y( D: Z, r9 T5 E# Z) w" O) V+ Y; ^+ ?0 k) b

/ Z: t  D0 k4 U; f注意事项:1 V% P/ k/ _+ d1 B1 X5 Y/ E: Y7 n

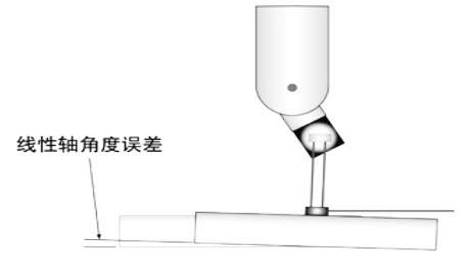

由于其中一个光学镜组固定至移动线性轴,因此检测到的角度轴数据也会包含线性轴的误差,例如以下所示的角度误差。出于这个原因,应在与最初同步移动期间所用的相同停止位置,沿着线性轴同时执行额外、单独的角度测量,接着可合并这两个误差文件,消除线性轴角度误差的影响,进而真实呈现回转轴的旋转精度。
7 T4 X" V8 K. J# R' R8 w# J' \
- B% |5 ?: T, p6 d5 q% G9 Z$ L- w7 E
3 O+ I0 R3 N- `
了解摇篮式五轴加工中心回转轴精度测量更多知识,欢迎您给我们留言,我们会第一时间为您解答!0 b! e/ O1 r; }8 h$ _  ]( l
