如何选用机床测头?

[复制链接]
发表于 2021-12-3 18:12:13 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
机床测头是一种可安装在大多数数控机床上,并在加工循环中自动对工件的尺寸及位置进行测量的装置,使用合适的测量程序,还可以根据测量结果实现自动刀路补偿,可以保证“第一件和第一百件尺寸一致”,是批量生产中不可缺少的重要质量控制手段。
3 A5 ~' _4 h/ Q  h  U* x

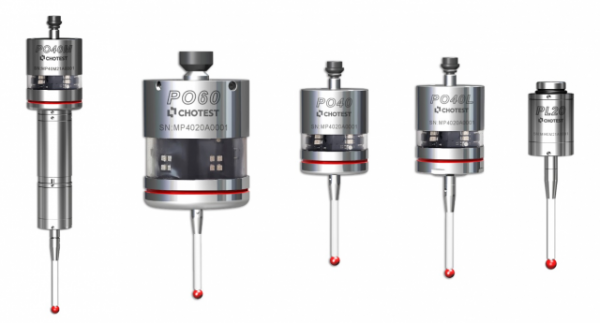

4 @3 ~; E& e! L; k. \. E中图仪器机床测头目前有PO40、PO40L、PO40M、PO60、PL20这5款,它们之间有哪些异同,该如何选用?且听小编为您讲解。
$ B. R2 S" z" Y& w) G" C7 w
* V8 w6 o5 X( k- D& g' l
8 S8 o' G4 k" Z4 f9 l1 i

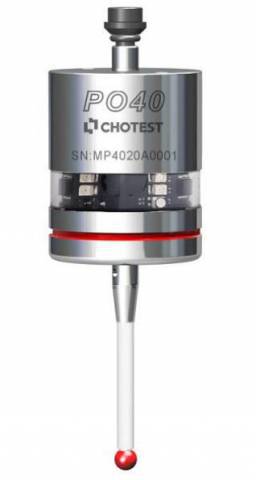

①PO40机床测头
& W& ~; E! y. \# L1 V8 u5 _: WPO40 是一款具有 3 维 5 向探测功能的红外触发机床测头,具有体积小、精度高、传输稳定、兼容性强等特点。广泛应用于 3 轴、5 轴加工中心,以及车铣复合加工中心。
( D' f( g: K( e7 @% ?8 y8 D
5 D. ^% J9 j3 T6 X; @$ R9 n- w
信号传输方式:360°红外传输。4 b+ V6 J; {, C5 Z. {/ b+ T
安装刀柄:BT30或BT40。. A  l: S0 o2 Q& W8 X
( K0 \! L8 v7 b8 a

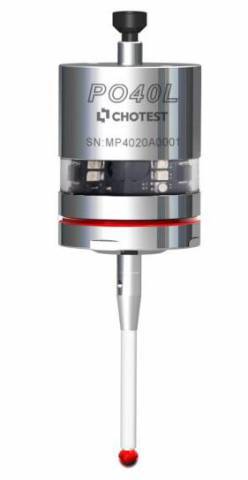

②PO40L机床测头+ I3 t- Q, m0 o  x5 t" X& t
PO40L 是一款具有 3 维 5 向探测功能的红外触发机床测头,具有体积小、精度高、传输稳定、兼容性强等 特点。与同系列测头相比:外层防护更严密、牢固,适合应用在数控车床或车铣复合机床。
. L9 E% _" {3 y* q: m
信号传输方式:360°红外传输。
9 F1 ~* E3 m3 _2 j  {( ?安装刀柄:φ12、φ16、φ20、φ25 车床刀柄或 BT30、BT40 可选。; K! v& G+ x4 b2 M3 R" o8 G0 C
' ^% x, G0 F; n9 a: o

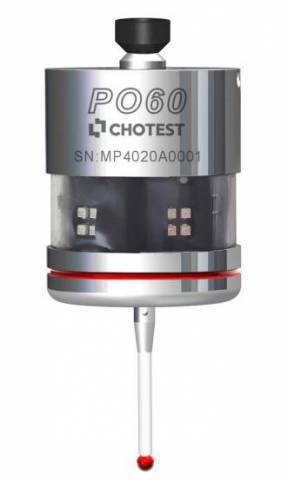

③PO60机床测头
4 ?# Q8 {8 U; u+ X$ I1 H" F1 ]PO60 是一款具有 3 维 5 向探测功能的红外触发机床测头,与同系列测头相比:信号传输距离更远,覆盖范围更大,电池使用时间也更长!广泛应用于龙门加工中心、卧式加工中心、大型车铣复合机床。7 R0 \! U- h: B& V  f" F
信号传输方式:360°红外传输。
2 g/ U/ d2 D0 \* o7 M6 B5 ?; A安装刀柄:BT40或 BT50。5 M! u3 p5 b+ d6 j. @

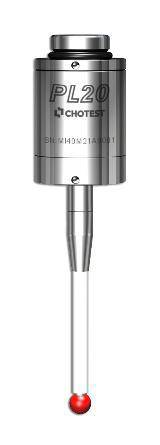

. |4 n, z' ]3 z$ J3 m④PL20机床测头
  H  d( F$ E0 _6 K. y+ fPL20 是一款具有 3 维 5 向探测功能的有线机床测头,同系列中体积最小,具有安装灵活、精度高、兼容性强等特点。广泛应用于小型雕铣机、数控磨床或自动化行业在线测量。
' y" A/ c: {+ J
信号传输方式:有线传输。
" W' r; E/ w8 X; T. u安装刀柄:雕铣机使用时安装在气缸伸缩装置。7 f5 S/ D* H9 N; P# U

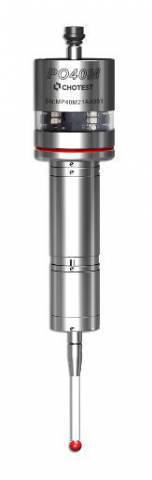

* E  ~* ?3 S* ~⑤PO40M机床测头; Z) e) ?. Y1 I" ?, X9 s/ h, b
PO40M 是一款模块化测头,搭配 PL20 测头使用,中段可加装不同长度的加长杆-- EX50、EX100、EX150, 提供了适用于不同机床的各种解决方案。广泛应用于大尺寸腔体类、箱体类零件测量,叶片测量,复杂曲面的模具测量。! q3 Q0 A1 ]+ ^; Q/ H& }( |- Y

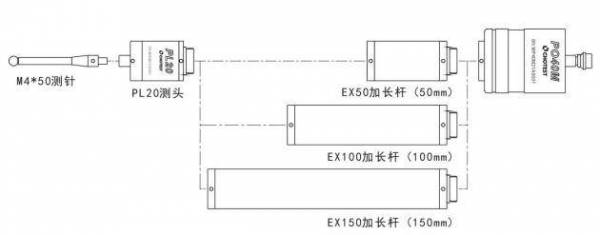

使用示意图

3 |& A. {" T, m信号传输方式:360°红外传输。( l: B( h$ L) [: u% v' @/ @
安装刀柄:BT30或BT40。
  ~0 m4 @: d2 v9 T7 F* W8 z0 M0 p* H
了解PO系列机床测头更多知识,欢迎您给我们留言,我们会第一时间为您解答。
