微小工件轮廓测量用全自动影像仪

[复制链接]
发表于 2022-11-22 17:06:37 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
不同倍率下的镜头通过量不同,在相同的照明条件下,低倍率镜头下可正常观察,但高倍率镜头下就会变暗。
9 ]- I5 ~- H# r& q" S* U) G  i: a# c* r1 ?+ p
CH系列全自动影像仪自主设计的校准片,能自动实现所有参数的校准和校验,各个倍率一致性在1um以内。' Y0 U5 \1 F( }: l
! Q% J8 c+ X( u% `5 l$ F0 x" i

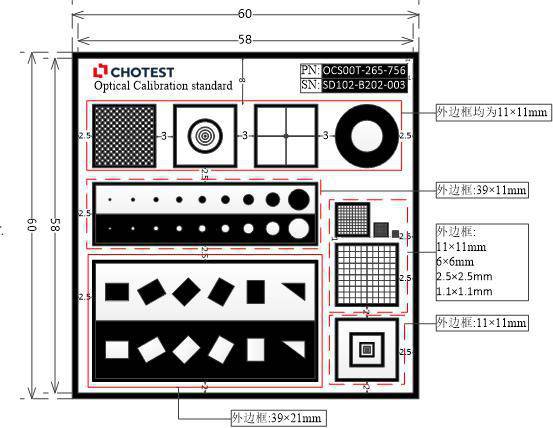

影像仪校准片(较大的视场用棋盘格校准,可以修复边缘畸变,大倍率用圆校准像素大小)

# z2 w) h% s" G# @$ I1 ~

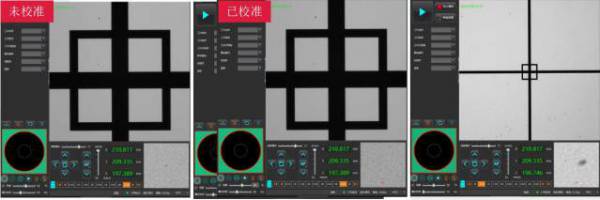

光源一致性校准
% L& D  I" x- K, x' l& e% N
此外还支持表面光、透射光、同轴光分段编程控制,切换倍率时软件会自动补偿光源亮度,自动识别测量部位,每次都能获得统一稳定的测量结果。能轻松解决测量复杂轮廓形状零件测量的复杂性和排列的无序性,保证高倍率镜头下微小工件轮廓测量的精准性。3 Z/ {' J1 ]' t% K
9 o/ _2 A  o4 K% n

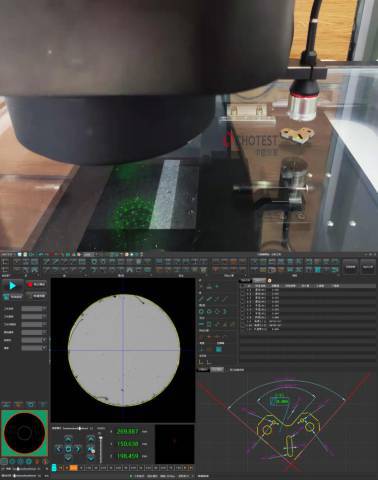

光学测头平面度测量

* T/ v/ z% o0 L5 P+ _( H4 {CH系列影像测量仪适用于以二维平面测量为目的一切应用领域,能够高效地测量各种精密模具的轮廓和表面形状尺寸、角度及位置,如长度、厚度、槽、宽度、孔距、半径、间距、高度、圆弧、R角等参数。同时也支持触发测头和光学测头进行高度、平面度测量,充分发挥了光学电动变倍镜头的高精度优势,实现了2.5D和3D的复合测量。
! C* ?/ k% `- Q. D8 h4 _4 R% l  G0 B$ x% N- l0 U- ?
- x: f0 h  ^; I( h# N* d( p' v" }
其高稳定性、高精度、高效率等特点,能够满足现代工业大批量、高精度的测量需求。
: U- E5 K5 n5 ?5 z( a5 C; U8 A  H3 J8 |+ \( h$ }

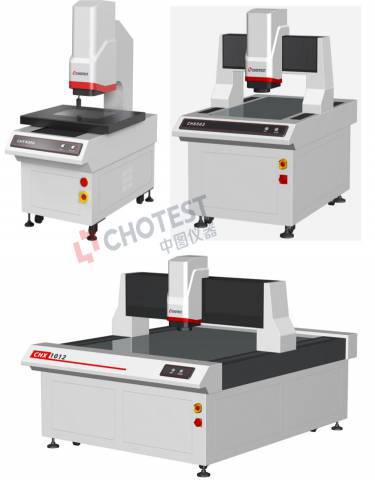

产品特点# w# A: [8 P1 x3 C1 s6 L
  • 精密大理石机台,稳定性好
  • 精密线性滑轨和伺服控制系统,保证系统精度
  • 三轴全自动可编程检测,实现复杂特征批量测量
