全自动影像测量仪 测零件轮廓尺寸设备

szzhongtu5

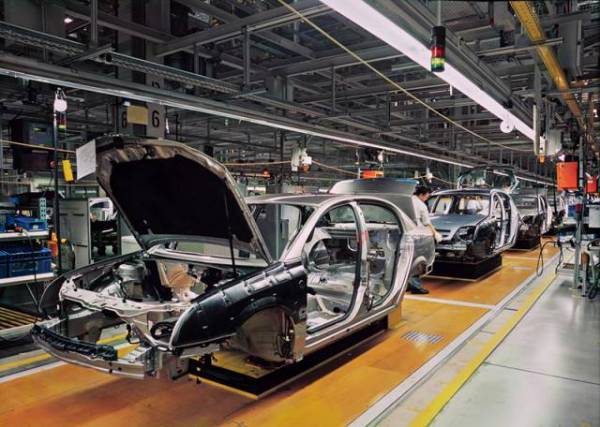

中国汽车制造业是最具象征性和朝气的企业之一，是近现代工业中生产装配线应用最早、生产装配技术最为成熟的产业。其运行方式的一项突出特征，就是大批量生产。
9 P  ^/ \. s: [% M
( t! s* C2 [2 R6 \; O作为自动化、智能化程度高的制造产业之一，汽车智能制造装备需求量大，对智能化技术和工业要求很高。汽车制造业现代化过程将涉及整车及其零配件的研发设计、产品加工、推广等，其中在汽车及新能源领域中，电池、电机、电控产业迅速发展，中图仪器全自动影像测量仪助力新能源汽车制造，把控汽车零件尺寸细节，保证整车品质和性能。
. c( ]. J# G" j! u5 C2 A
) a9 O- S6 n( l; @! D& x

7 ?7 Q! ^3 z- Y5 f影像仪是集光、机电、计算机图像技术于一体的高精密测量仪器，主要用于对汽车小零件的平面尺寸进行快速准确的测量。在汽车生产制造过程中检测、控制产品质量，减少废品率，不仅能观察到汽车配件轮廓，对于汽车活塞等不透明的汽车配件表面也能轻松测量。
5 l$ x: n7 ~0 A: A0 S- z  s2 {
4 `1 s; ~$ H8 O8 M- l; c% @
应用
汽车零部件
" o3 t5 t4 P2 n

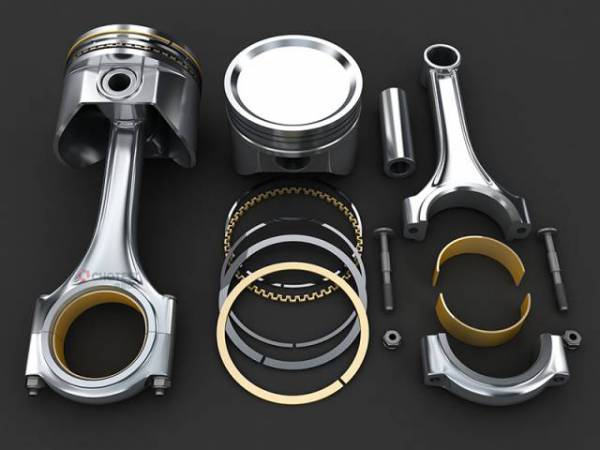

连杆是发动机的关键部位之一，其大小孔孔径及中心距必须要达到一定的精度，否则会导致发动机噪音大、摩擦大、耗油量大，所以对汽车连杆进行高精度高效测量，是保证产品质量和提高生产效率的重要手段。
/ F7 X! ~2 ]: _1 L( M

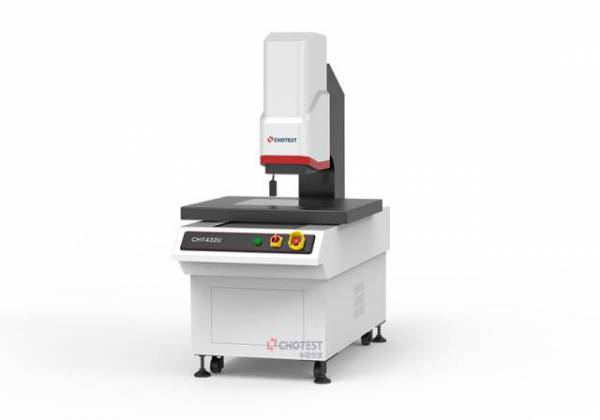

CHT系列全自动影像测量仪采用大理石主体机台、精密伺服控制系统和光学电动变倍镜头，能实现高精度测量。
8 Q( p2 K* ?( v4 R

CHT系列全自动影像测量仪高分辨率电动变倍镜头，兼顾测量效率和精度；支持触发测头和光学测头，进行高度、平面度测量，三轴全自动可编程检测，能对汽车连杆大小孔孔径及中心距进行高效的高精度测量。

+ N$ e" D* k1 C: ?' w7 b

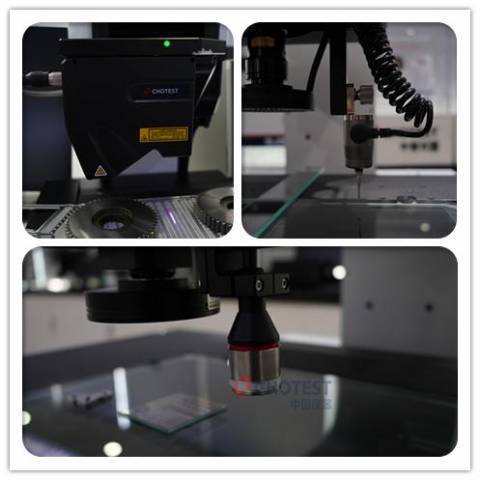

三种传感器配置：(1)接触式探针；(2)白光共焦；(3)三角激光

, h$ a7 r  I5 i5 K
& H4 d; ]* q7 H( @动力电池

新能源电池顶盖是新能源汽车的关键部位之一，主要功能是保护锂离子电池内部材料不受损害，具有一定的结构强度，对电池模块的安全工作和防护起着关键作用。
5 H3 W7 s, g& H8 f6 O9 t' W+ l

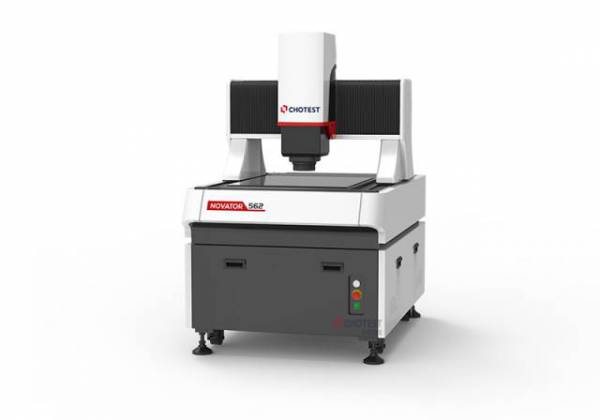

: n+ x& G; L6 x; C7 s5 M' n# x( Y% u中图Novator系列全自动影像测量仪采用大理石主体机台和精密伺服控制系统，实现高精度运动测量；充分发挥光学电动变倍镜头的高精度优势，将传统影像测量与激光测量扫描技术相结合，能实现2.5D和3D复合测量。此外
# r- ^* D2 i9 F( E* Q* }

中图Novator系列全自动影像测量仪支持频闪照明和飞拍功能，可进行高速测量，大幅提升测量效率；具有可独立升降和可更换RGB光源，可适应更多复杂工件表面，为新能源电池顶盖提供高精度、高稳定性的精密测量解决方案。
  i1 ~0 y/ `3 d
) C# b0 z8 j! Q2 h5 @全自动影像测量仪能快速准确测量汽车小零配件的平面尺寸如孔深、R角、平面尺寸等，弥补了三坐标探针测量的不足。CNC固定坐标系模式下，还可快速精确地进行批量测量。效率高，操作方便，测量可操作性强。
