机床的运动

魔神

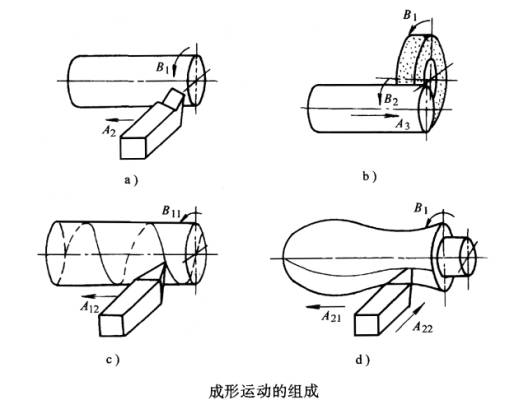

由零件表面的切削加工成形方法可知，在机床上，为了要获得所需的工件表面形状，必须形成一定形状的发生线 (母线和导线)。除成形法外，发生线的形成都是靠刀具和工件作相对运动实现的。这种运动称为表面成形运动。此外，还有多种辅助运动。 图1    成形运动的组成     成形运动按其组成情况不同，可分为简单的和复合的二种。如果一个独立的成形运动，是由单独的旋转运动或直线运动构成的，则此成形运动称为简单成形运动。例如，用尖头车刀车削外圆柱面时(见图1a)，工件的旋转运动B1和刀具直线运动A2就是两个简单运动；用砂轮磨削外圆柱面时(见图1b)，砂轮和工件的旋转运动B1、B2，以及工件的直线移动A3，，也都是简单运动。如果一个独立的成形运动，是由两个或两个以上的旋转运动或(和)直线运动，按照某种确定的运动关系组合而成，则称此成形运动为复合成形运动。例如，车削螺纹时(见图1c)，形成螺旋形发生线所需的刀具和工件之间的相对螺旋轨迹运动，为简化机床结构和较易保证精度，通常将其分解为工件的等速旋转运动B11和刀具的等速直线移动A12。B11和A12不能彼此独立，它们之间必须保持严格的运动关系，即工件每转1转时，刀具直线移动的距离应等于螺纹的导程，从而B11和Al2这两个单元运动组成一个复合运动。用轨迹法车回转体成形面时(见图1d)，尖头车刀的曲线轨迹运动，通常由相互垂直坐标方向上的、有严格速比关系的两个直线运动A21和A22来实现，A21和A22也组成一个复合运动。上述复合运动组成部分符号中的下标，第一位数字表示成形的序号 (第一个、第二个、……成形运动)，第二位数字表示同一个复合运动中单元运动的序号。     成形运动中各单元运动根据其在切削中所起的作用不同，又可分为主运动和进给运动，我们将在第四节中讨论。     机床在加工过程中还需要一系列辅助运动，以实现机床的各种辅助动作，为表面成形创造条件，它的种类很多，一般包括：     (1)切人运动   刀具相对工件切人一定深度，以保证工件达到要求的尺寸。     (2)分度运动   多工位工作台、刀架等的周期转位或移位，多头螺纹的车削等。     (3)调位运动   加工开始前机床有关部件的移位，以调整刀具和工件之间的正确相对位置。     (4)各种空行程运动   切削前后刀具或工件的快速趋近和退回运动，开车、停车、变速、变向等控制运动，装卸、夹紧、松开工件的运动等。
