[视屏] 异中心异宽的槽中深槽

    [复制链接]
发表于 2009-11-28 01:30:45 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有帐号?注册会员

x

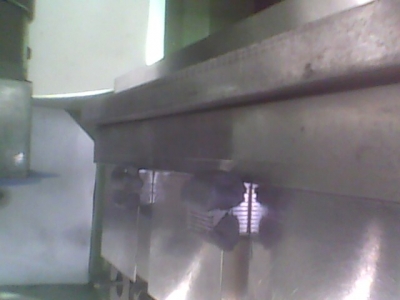

这个工件一个有七个不一样的槽1 Z( m, y  l8 B9 H8 s
最宽为0.72最细为0.22* `9 b2 O9 Z9 W% u2 ^, h, t8 d7 o
这次工件不是很深就改变啦方法8 N2 I& o; T8 I7 b- m* X$ i. m+ b
游客,如果您要查看本帖隐藏内容请回复

/ [- }) w2 E; R0 O3 S. k7 i
5 b3 ?8 N( O( f4 p2 u
9 Z2 i! t# ^  z0 e7 R
更多图片 小图 大图
组图打开中,请稍候......
发表于 2010-12-18 21:42:47 | 显示全部楼层
看了你们的贴子我都不敢说自己是做磨床的了,惭愧
回复 支持 1 反对 0

使用道具 举报

发表于 2018-2-1 00:19:06 | 显示全部楼层
大神就是大神
发表于 2015-9-8 17:12:54 | 显示全部楼层
牛  牛啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦啦( L' {6 j# Q! b" ~
发表于 2009-11-28 12:07:55 | 显示全部楼层
上面那一坨黑是的灰吧  。看不太清楚 !!!    狂人发这么经典的图 说下你是怎么解决弹刀的办法嘛!~
发表于 2009-11-28 12:34:49 | 显示全部楼层
那上面是糊的东西  是防止弹刀吧
/ A; @' A3 U7 m1 D4 R* U4 [: v% l* f* j还有一张用瓶盖盖住了  是防止修砂轮时灰尘掉槽里了吗?
发表于 2009-11-28 16:47:34 | 显示全部楼层
那是橡皮泥,应该是防止弹刀用的
发表于 2009-11-28 17:52:40 | 显示全部楼层
以前听说过光曲磨用工业用橡皮泥防止弹刀,用普通的橡皮泥试过效果不好。这种橡皮泥到底有什么讲究
发表于 2009-11-29 01:09:16 | 显示全部楼层
兄弟都等着你支招呢…- E6 R2 k% Y+ O( k; L2 _# ^8 N
哈哈…
 楼主| 发表于 2009-11-29 08:10:21 | 显示全部楼层
呵呵
  U3 d7 P# N* v+ v  S# d8 I

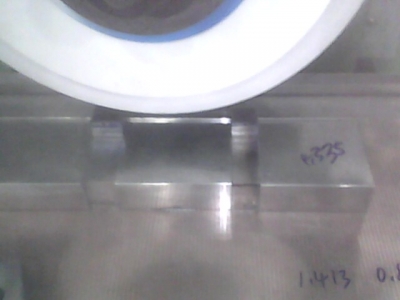

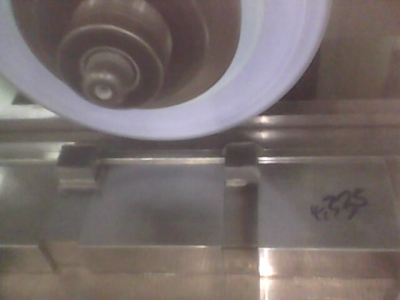

1 v: B. ^, ?$ y6 P7 D这就是我加工这个工件的全过程
, G. t6 U& A' q! h6 D
& Y+ h! N- g! h) |7 A! U$ [' l* J4 d" R9 s

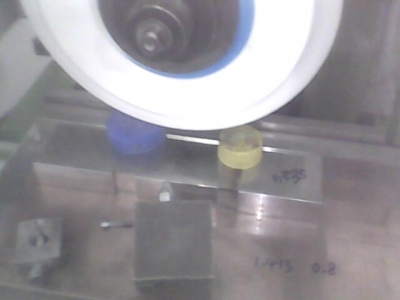

确实盖盖子是防灰用的! `# i6 H* B& G8 c% W1 ?7 A

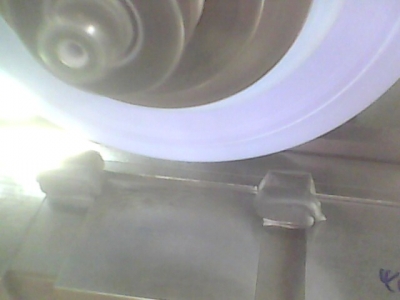

5 m, U, I( _% x# T% T  ?- h* ]黑色的不错就是橡皮泥+ G! M4 H4 d( U
如果塞进去了灰对切销不利
% W$ g. k* P4 F4 n6 q4 r' L6 l% ~我就在旁边加强辅助柱子的强度
8 B# e8 ^0 }1 M3 f) t! n因为没有上回那个深就没必要用上回的方法啦: g+ ?2 }) b5 y, _/ o2 a% d
呵呵
4 }4 c5 h: N9 B0 _. i看来大家都能看懂
6 c: {; b( S1 a- U- F" z0 S我真欣慰
 楼主| 发表于 2009-11-29 08:14:39 | 显示全部楼层
口香糖也行
- {! U9 S' L. q没讲究
, E# x/ `: I1 G! }就是要软硬适合
发表于 2009-11-29 16:33:41 | 显示全部楼层
中间是夹了个挡快吗
发表于 2009-12-2 18:11:46 | 显示全部楼层
高手就是高手  佩服
发表于 2009-12-26 01:42:29 | 显示全部楼层
挺经典的。。。。
发表于 2010-6-24 22:32:43 | 显示全部楼层
高手  佩服
发表于 2010-6-27 15:48:17 | 显示全部楼层
那是橡皮泥哦!是老板视察工作狂人在嚼口香糖!无赖临机一动就塞工件上去了!老板走后想取!结果拈得厉害就只有磨掉了!谁想却弄巧成拙!哈哈~~~本人编辑!
 楼主| 发表于 2010-6-29 00:32:22 | 显示全部楼层
哈哈哈哈哈哈哈
发表于 2010-6-30 22:12:08 | 显示全部楼层
晕死.编故事的也来拉
