求教现在国内、国外数控内圆磨床的生产厂家及规格型号

[复制链接]
发表于 2010-2-3 08:19:24 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
请大家列举国内的数控内圆磨床的知名制造厂家及规格型号,最好有图片、有各类技术参数,如加工直径、加工长度、圆度精度、最大工件质量。( u/ Z- Q( p9 ?; L
如有国外的技术指标更好,不胜感激
发表于 2010-2-3 10:55:20 | 显示全部楼层
台湾的内圆磨,属于PLC控制的半自动内圆磨
, ^2 L$ f: ?) X/ K6 Z* z) j

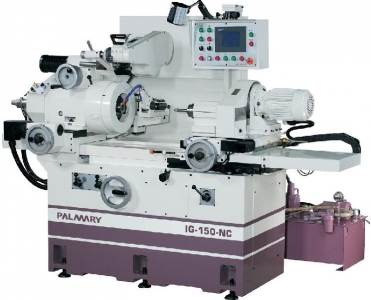

/ P3 D; s! ^! f- W$ o IG-150-NC.jpg
- G2 Y. C7 D; N; `" f4 _% ~
7 s6 G8 P& O6 L" z: @3 k! t

一.主要设备参数:

1. 标准研磨内径范围: 6~150mm

2. 研磨工件最大长度:  150mm

3. 床面上旋径: 520mm

4. 防水覆盖内之旋径: 320mm

5. 工作台最大行径: 540mm

6. 工作台最大速度Z轴: 7.2m/min(油压1轴)

7. 主轴回转速度: 0-550R.P.M.

8. X轴进给速度: 50 mm/min

9. X轴最小移动单位: 0.001mm

10. 主轴台旋转调整角度: 前(8度)后(7度)

11. 磨轴中心离地高度: 1060mm

12. 油压箱容量: 60L

13. 主轴台马达: 1HP X 4P

14. 油压箱帮浦: 2HP X 4P

15. 砂轮马达: 2HP X 2P

16. 冷却系统马达: 1/8HP X 4P

17. 机械重量 2100KGS

18. 机械尺寸 2600 X 1400 X 1710mm


" o( @/ R/ Y% I1 d/ d* A# b

二.标准配件(每台)

1. NC控制器 1轴

2. 油压泵及油箱 1组

3. 冷却附件(水箱+泵浦) 1组

4. 钻石修刀 1支

5. 防溅护罩 1组

6. 皮带张力自动调整装置 1组

7. 水平调整垫块 1组

8. 工具箱 1组

9. 砂轮主轴(10,000~50,000R.P.M.任选) 1支

10. 工作灯 1组

" |( u9 }" A8 r) b: g& j; i9 j

机械优点:7 W( F5 k3 }; {( [# [

1.5 m* Y% V8 u- w2 F4 ~- g" w
机体设计符合人体工学设计,操作方便。机体采用高级米汉纳铸铁,精烧炖处理再加工,确保长久不变形。% `, R! d0 \- K: z) \. h3 |* J

2.2 v% H8 V2 y: v0 @0 H% G8 P, T( Z, n
电路系统采用高级电控组件组成,并符合安全范围,确保可靠的电控性能。电控箱并附热交换器,提供电控组件之常温,并具有防尘功能。
) {2 ~! ?* p" c/ g+ m2 W; n7 e

3.3 E$ Z5 S8 ?8 ~! [; O2 O- b2 ]
滑动面采用静压式自动润滑系统,移动顺畅,耐磨耗性佳。

4.% p) N1 V( s: k
全自动研磨:粗磨、修整、精磨、无火花研磨循环动作,精度高,操作方便,大幅提升产能,适合大量生产与少量多样工件研磨。

5.) t/ p- I  [. Y8 ]" i; ^
主轴头传动采用高精度级滚柱轴承,高精度、高刚性、运转安静。主轴头可回转角度范围:前8度、后7度,适合大工件研磨。1 @, j: s4 ~* B+ L+ ^0 [! E# N

6.
7 a5 i4 J8 V# N* [9 b进刀轴采用精密级滚珠螺杆,配合伺服马达驱动,可无段变速。

7.
, ?* |5 M+ K4 g伺服马达体积小,扭力特性佳,响应快、精度高、稳定性高。

8.
: S* P0 F3 ?: Y0 R) C! R5 w% j滑板采用油压进给往复运动,无段调速,稳定性佳。

9.
- R+ A; C) U6 G7 N6 P1 u% `砂轮主轴台可选择自动或者手动进给模式;采用对话式人机接口控制设定修整量,最小设定单位0.001mm;可自由设定砂轮修整量,并可记忆修整点的位置。

10.5 P7 j# P9 V, Z* b
砂轮轴皮带利用马达自重自动控制松紧度,确保马达全力传送,可避免皮带松弛影响研磨品质。

11.
" w" i  k8 X+ Q; ]( J2 P5 x) C, E修整模式为NC自动补正修整。

12.
- w$ @( l( X0 V* W4 ZNC控制器采用对话式操作接口,以文字或图形取代传统的灯字指示,展现最简易操控性;控制灵活,功能增加,变更容易;异常履历纪录,故障排除说明,提升售后服务效率与品质。

13.$ H' p+ l8 K7 j6 o. M4 ?
加工数字化,提升精度,建立标准化,并确保产品品质。

14.; U5 z( c9 \& `  D
并可加装手动端面研磨装置,进行工件端面的研磨。

3 c7 Z( A9 \+ O) ^7 O9 f


: M: D% Q$ O, A: x

有需要可以在论坛内联系我

发表于 2010-2-3 11:09:02 | 显示全部楼层

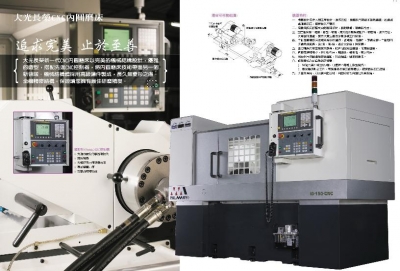

这个是CNC内圆磨床0 X. l% b9 A# @8 A3 e
' Z1 _6 j; ^  H. d2 r
1 @/ S5 a4 I" D+ @' C# T3 }4 C" A4 d% C: i
产品简介
8 F  _$ h: j3 r6 @0 \1 e  机械优点: ; X8 H* C! x7 ^: a9 C1 G2 c1 g
  1、以完美的机械结构设计、优雅的造型,搭配先进CNC控制器,将内圆磨床技术带进另一个新的领域。
  i9 i9 T+ ^, M  R  2、机体设计符合人体工学设计,操作方便。机体采用高级米汉纳铸铁,精烧炖处理再加工,确保长久不变形。
: Y% t3 `: M) @8 z+ `+ \% O- n  3、电路系统采用高级电控组件组成,并符合安全范围,确保可靠的电控性能。电控箱并附热交换器,提供电控组件之常温,并具有防尘功能。 . g4 t- ^0 y  N0 o5 ]
  4、滑动面采用静压式自动润滑系统,移动顺畅,耐磨耗性佳。
/ D$ y! D5 q$ l- C( q  5、全自动研磨:粗磨、修整、精磨、无火花研磨循环动作,精度高,操作方便,大幅提升产能,适合大量生产与少量多样工件研磨。
% d! q4 A+ n6 w0 G& l, S  s  6、主轴头传动采用高精度级滚柱轴承,高精度、高刚性、运转安静。主轴头可回转角度范围:前8度、后7度,适合大工件研磨。   T! l3 n' ^5 {& m( Z
  7、进刀轴采用精密级滚珠螺杆,配合伺服马达驱动,可无段变速。 ! T; [9 U3 |) G" O4 D, r
6 R0 W# V! k4 \6 h! R* \' j" {8 G
  8、伺服马达体积小,扭力特性佳,响应快、精度高、稳定性高。 5 m- R' P& U/ G# ^$ v
  9、可作内直孔、端面、内端面、内沟槽、内倒角、内圆角、内锥度、内阶梯各种内孔加工的应用。 9 v* H; o5 \; c, u( t$ @8 w  k3 w
  10、砂轮主轴台可选择自动或者手动进给模式;采用对话式人机接口控制设定修整量,最小设定单位0.001mm;可自由设定砂轮修整量,并可记忆修整点的位置。   }& S, @. p. V  B- J4 @
  11、利用马达自重与偏心轴原理,自动调整皮带张力松紧度,确保马达扭力完全输出,避免皮带松弛影响研磨切削能力,并搭载变频马达,可局部调整马达转速以配合不同性质材质的研磨。 * P, j" n" W2 s8 X5 X  a$ Q
  12、CNC控制器采用先进的数字伺服控制技术,不但操控简单,且程序编辑非常方便,大幅提升内径研磨的效率,属于完整的软件功能系统。 , q; j! f# P& b8 i+ v
  13、若需大量生产时,可另外加装自动送料、自动卸料等自动化生产设备。 ' ^. f( g+ u9 ^
  14、并可加装手动端面研磨装置,进行工件端面的研磨。 4 H9 M; S9 C5 n! H' K

% f4 P! K& E7 e/ L5 A  一、主要设备参数: ! l) G; y( A( n+ _! e! Y
  1、标准研磨内径范围:6~150mm
' l  F. ^: A% H3 g" P7 q  2、研磨工件最大长度:150mm
/ \! g9 [; u4 j& m9 A+ ?  3、床面上旋径:520mm
1 c- J: W& k2 k, h/ f& Z  4、防水覆盖内之旋径:320mm
2 i0 W; S7 w6 J' Z  5、工作台最大行径:540mm
; y! h6 i# t; l6 `1 s* b/ v. ~- z  6、工作台最大速度Z轴:5m/min
7 q( d9 q% b1 ]0 e6 N  7、主轴回转速度:0-550R.P.M。 ) P) g, u. ]6 O, r( u: H
  8、X轴进给速度:5m/min
0 N9 F$ l' _3 j) o  9、X轴最小移动单位:0.001mm
$ [1 q3 M7 Z# j1 A' P
0 s( [! }* g0 h, P: @) `  10、Z轴最小移动单位:0.001mm
! {) L# U( t$ u& a& P3 k  11、主轴台旋转调整角度:前(8度)后(7度) ( s, x* W8 F  I$ Q( f1 s* s
  12、磨轴中心离地高度:1060mm ) b9 H4 }) y! M2 ?: c
  13、油压箱容量:60L & H# e, o# L) x; @6 c; e- d
  14、主轴台马达:1HPX4P(无段变频)
1 f; }- l% Y) m# D0 F; g/ M  15、油压箱帮浦:1HPX4P
' r0 c( U. h- V4 I1 T4 X, ~& j# A  16、砂轮马达:2HPX2P(无段变频)
  }: a. e$ v3 D  ?+ p  17、冷却系统马达:1/8HPX4P
; @: K6 b3 ^" o4 _4 ?8 O" T" k  18、机械重量:2100KGS 1 g  v8 q: L! F  ?( _1 j. c
  19、机械尺寸(不含油水箱位置):2515X1468X1898mm
$ @1 T4 u* ^9 P( n: D
% w% N5 x/ o; @7 k! j* T6 R  [  二、标准配件(每台) ' H7 A- ?0 Z& y6 o, r
  1、油压系统1组
: y1 T. f, x- j% |  2、冷却系统1组 & r* F) i/ z# B, l3 r4 e
  3、钻石修刀1支
5 I' n& r5 S2 m. x1 {( Y! B* p# O1 Z' t  4、全罩式钣金1组 $ R0 d& c0 s7 C* D, a' b
  5、皮带张力自动调整装置1组 + a" w  D5 u5 E; d- u
  6、水平调整垫块1组
" e  E1 |4 q7 x( y- R  7、工具箱1组 $ _8 P. U. M) G4 y% o% y
  8、砂轮主轴(10,000~50,000R.P.M任选)1支
1 X1 t: f, F: S! `; l/ o  9、工作灯1组
& g  [2 [( y0 h: \- L) N  10、CNC控制器(2轴)1组
; m0 ~1 Q) W6 u1 s1 @  11、电流间隙防撞装置1组 $ v8 d) T) C- r% p9 {, L0 f$ Y
  12、油温控制系统1组。
